ELGA-TB-G, ELGA-TB-RF
4
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Русский
1

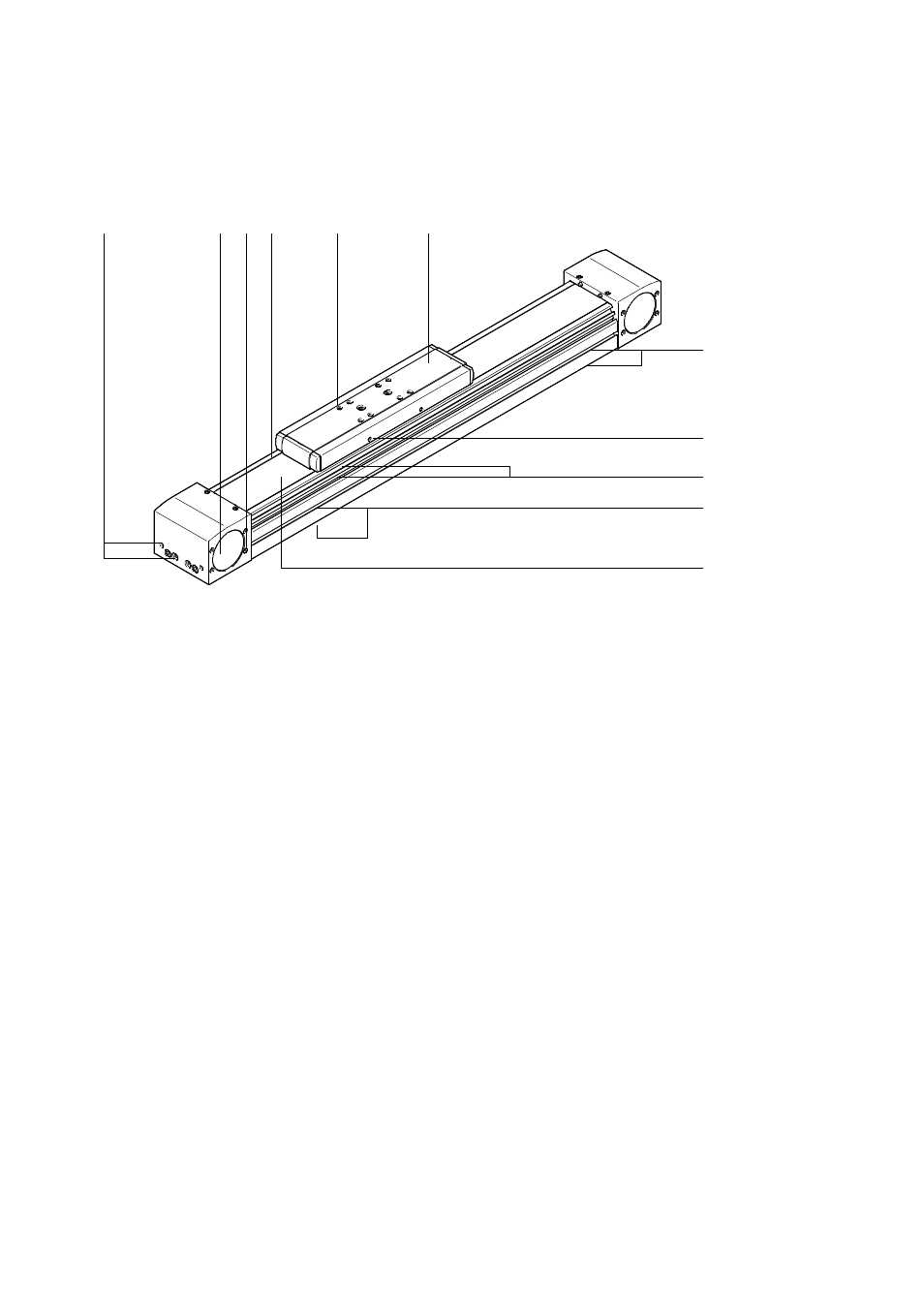

Элементы управления и точки подсоединения
ELGA-TB-G
2
6
4
5
3
8
9
aJ
1
7
aA
1 Крепежная резьба и центрирующие
элементы для крепления на лапах
2 Полый приводной вал (закрыт)
3 Крепежная резьба для монтажного
комплекта мотора
4 Профильный корпус с направляющей
скольжения
5 Крепежная резьба и центрирующие
элементы для полезной нагрузки
6 Каретка
7 Крепежная поверхность для профильного
крепления
8 Резьба для флажка переключения,
предлагаемого как опция
9 Пазы для бесконтактных датчиков
aJ Крепежные пазы для крепления пазовых
вкладышей и принадлежностей
aA Ленточное уплотнение
Fig. 1
