ELGA-TB-G, ELGA-TB-RF
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Svenska 27

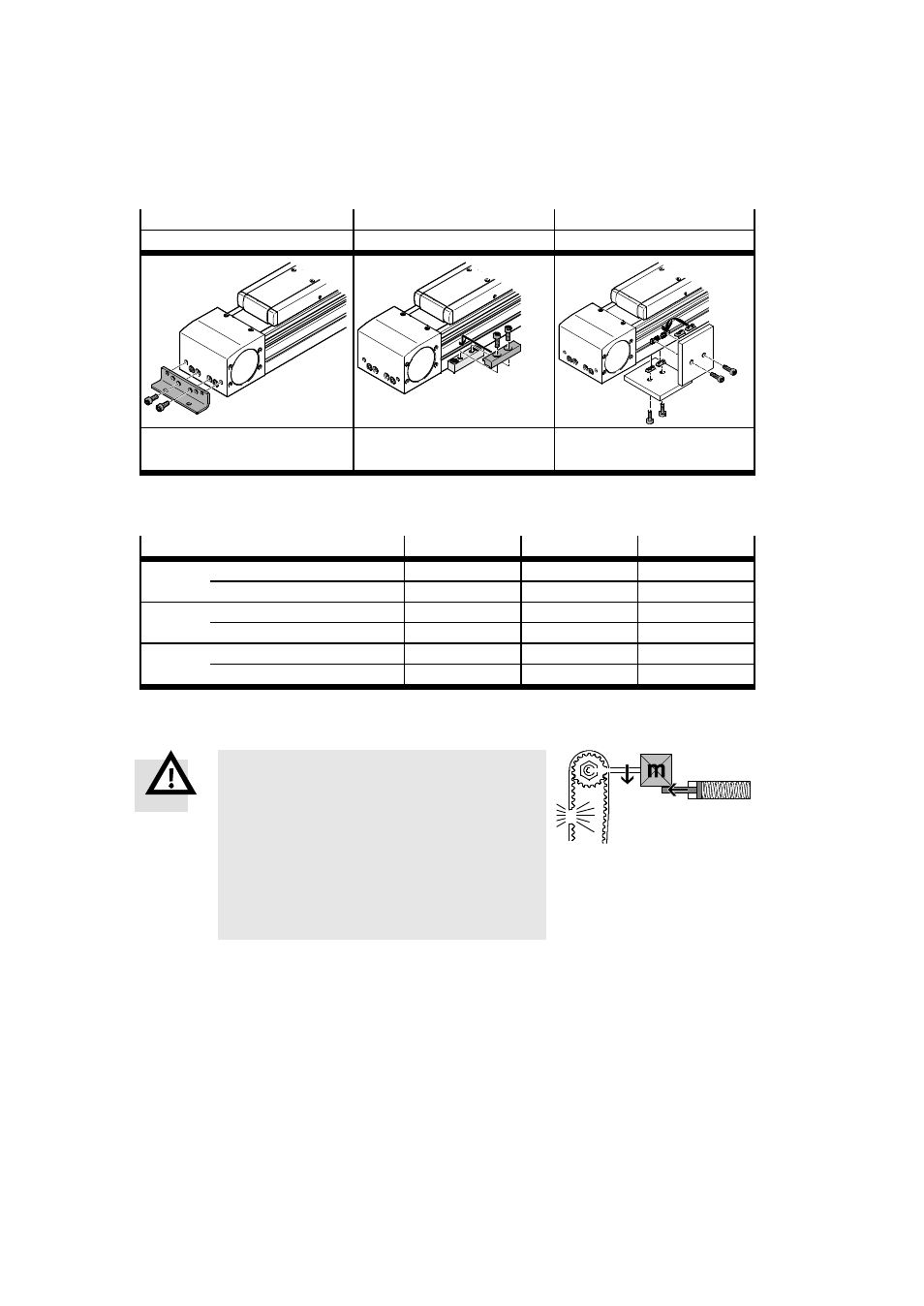

• Fäst ELGA.
• Välj respektive tillbehör från vår katalog ( www.festo.com/catalogue).
Fotfäste Profilfäste Montering med spårmutter
HPE MUE NST
Fotfäste för gängorna
1 ( Fig. 2)
i ändlocken
Profilfäste i spåret på
fästytan 7
Spårmutterfäste i spår aJ
Tab. 1
• Dra åt fästskruvarna jämnt med följande åtdragningsmoment.
Storlek 70 80 120
HPE Skruv M5 M5 M8
Åtdragningsmoment [Nm] 5,9 5,9 24
MUE Skruv M5 M5 M8
Åtdragningsmoment [Nm] 5 5 20
NST Skruv M5 M5 M8
Åtdragningsmoment [Nm] 5,9 5,9 24
Tab. 2
Vid montering i vertikalt eller vinklat läge:
Varning
Nedfallande massor kan leda till person- eller
materialskador (klämrisk). Vid strömavbrott eller
brott på kuggremmen faller arbetsmassan ned.
• Se till att endast motorer med inbyggd
fjäderbelastad hållbroms används.
• Kontrollera om det krävs ytterligare externa
säkerhetsåtgärder mot skador vid kuggremsbrott
(t.ex. kugghakar, rörliga bultar eller nödbuffertar).
Fig. 6
