Страница 26: 5montering
ELGA-TB-G, ELGA-TB-RF
26
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Svenska
5
Montering
5.1
Mekanisk montering
•
Rör inte de skruvar och gängstift som inte uttryckligen tas upp i
denna bruksanvisning.
•

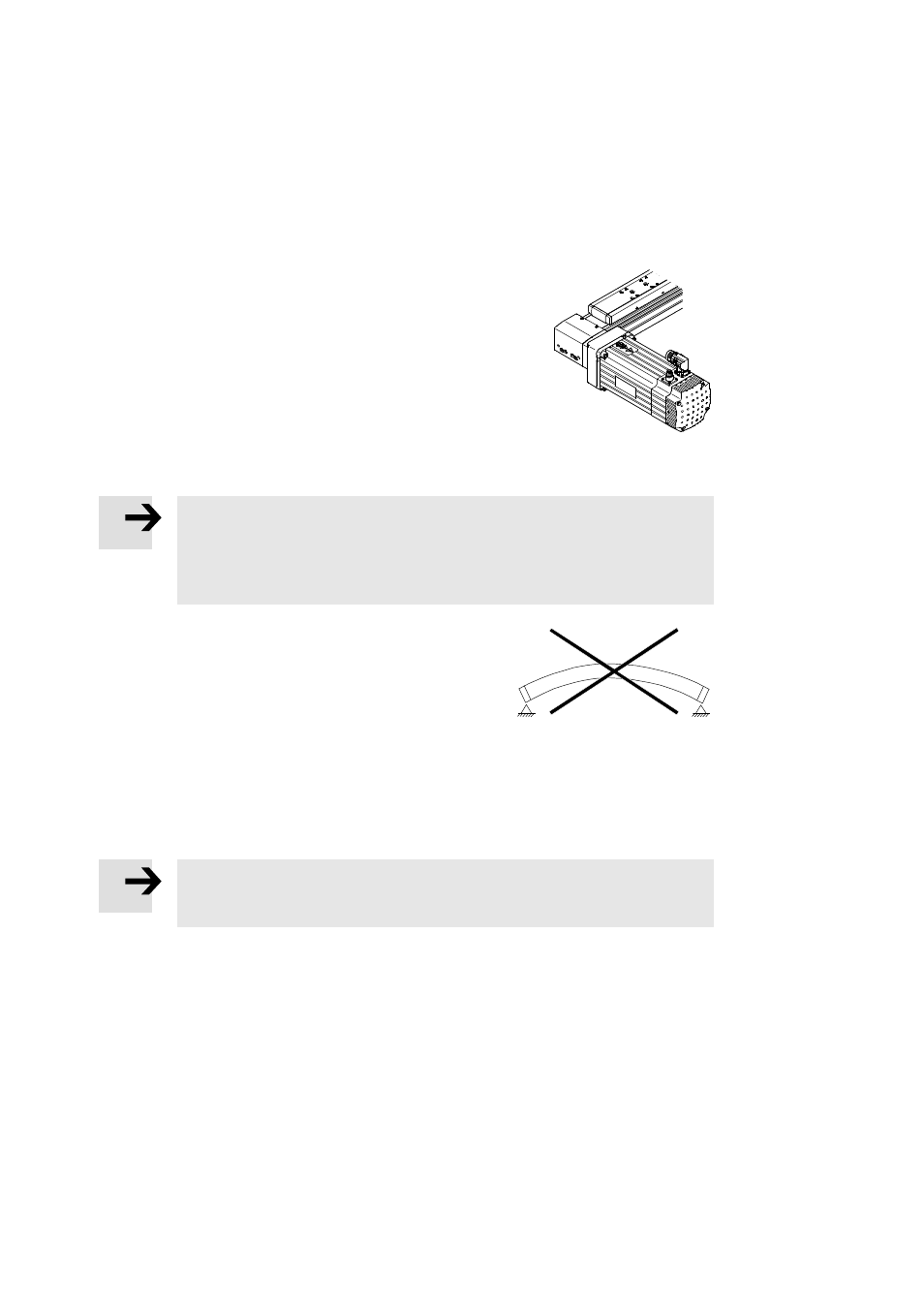

Montera motorn på axeln enligt monteringsanvisningen till
motormonteringssatsen EAMM-A/-U.
Fig. 4
5.1.1
Montera produkten:
Information
För höga dragbelastningar leder till att gavelskruvarna lossnar.
•
Observera att axeln inte får fästas enbart över lagerkåpan om belastningen är hög.
Vid momentbelastningar runt längsaxeln kan det vid fixering av linjärenheten över
lagerkåpan hända att cylinderröret vrids i förhållande till lagerkåpan.
•
Se till att monteringen sker utan spänning och deformation
(kontaktytans jämnhet ≤ 0,05 % av slaglängden; max. 0,5 mm).
Vid portalmontering måste du även sörja för
att axlarna är parallella. Kontakta din lokala
Festo-serviceavdelning för mer information.
Fig. 5
•
Placera ELGA så att manöverdonen är åtkomliga (t.ex. smörjöppningar framtill eller ovantill).
•
Beakta nödvändiga stödavstånd.
Diagrammen (
kapitel 13 Karakteristik) visar stödavstånden som beräknas på basis av
monteringsläget och arbetslasten. En funktionskontroll måste utföras varje gång angivna
minimiavstånd överskrids.
Information
Olämpliga monteringsvarianter kan minska livslängden hos ELGA.
•
Se till att fästelementen befinner sig utanför åkvagnens rörelseområde.
