Страница 8: 5монтаж
ELGA-TB-G, ELGA-TB-RF
8
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Русский
5
Монтаж
5.1
Монтаж механической части
•
Не изменяйте винты и резьбовые штифты, если в данном
руководстве по эксплуатации нет четкого требования сделать
это.
•

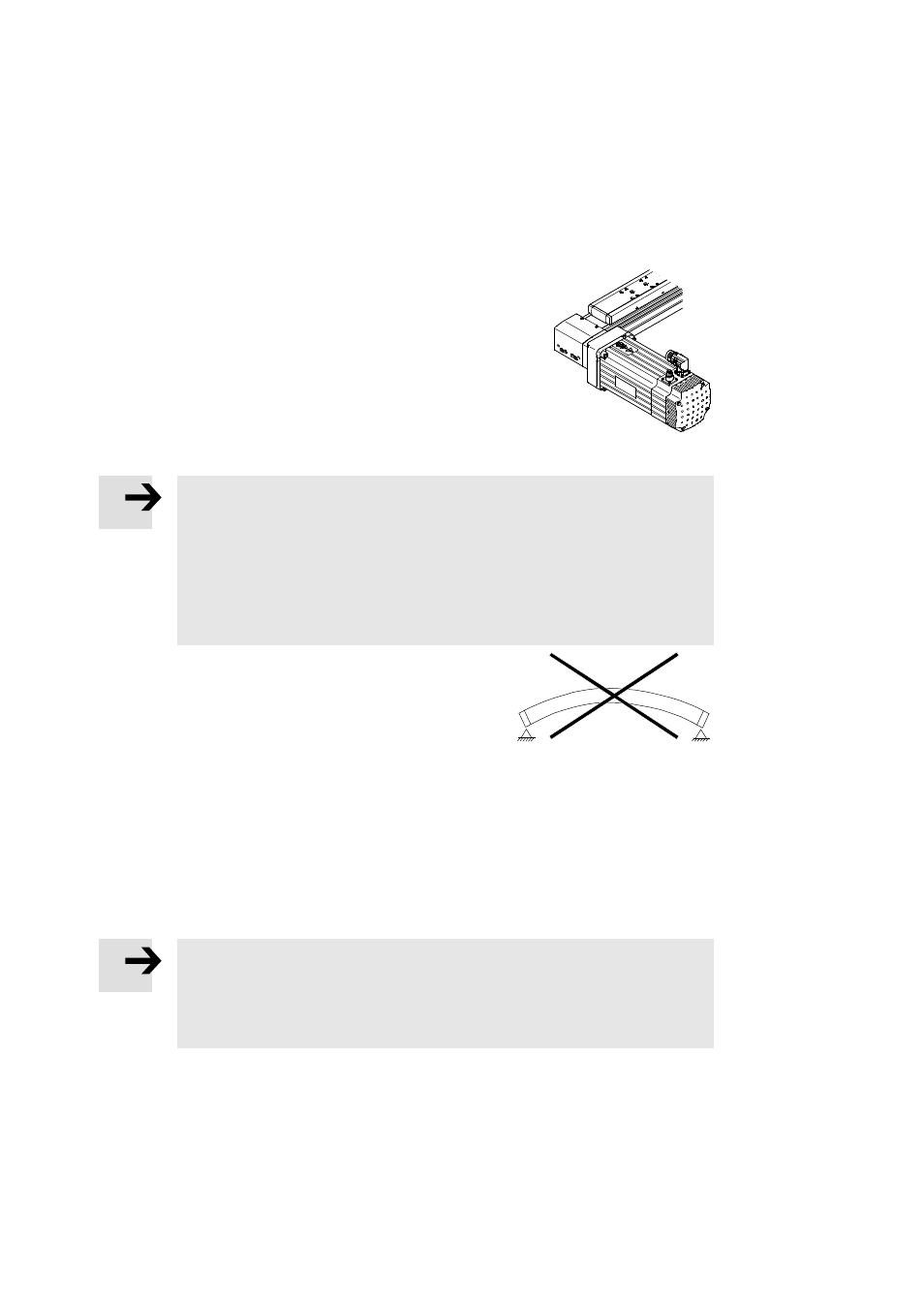

Установите мотор на привод согласно инструкции по монтажу
для монтажного комплекта мотора EAMM-A/-U.
Fig. 4
5.1.1
Процедура установки изделия:
Примечание
При слишком большой растягивающей нагрузке винты крепления крышки могут
быть вырваны.
•
При высоких нагрузках крепление привода только за торцевые крышки не допус-
кается.
При креплении привода посредством торцевых крышек возникновение нагрузок
от момента на продольной оси может привести к проворачиванию корпуса ци-
линдра относительно торцевых крышек.
•
Следите за тем, чтобы при монтаже не возникало перекосов и
изгибов (отклонение плоскостности опорной поверхности:
≤ 0,05 % длины хода; макс. 0,5 мм).
В случае портальной конструкции необходимо дополнитель-
но проследить за параллельным выравниванием
приводов. За дополнительной информацией обращайтесь
в региональный сервисный центр компании Festo.
Fig. 5
•
Расположите ELGA так, чтобы обеспечить доступ к элементам управления (например, отверстия
для повторного смазывания, обращенные вперед или вверх).
•
Соблюдайте требуемые расстояния между опорами.
На диаграммах (
глава 13 “Графики характеристик”) показаны расстояния между опорами,
которые получены в зависимости от монтажного положения и полезной нагрузки. При выходе
за пределы указанных минимальных расстояний в отдельных случаях обязательно требуется
функциональное испытание.
Примечание
Выбор неподходящих вариантов крепления может значительно сократить срок
службы ELGA.
•
Убедитесь в том, что крепежные элементы расположены вне зоны перемещения
каретки.
