Страница 30
Рабочая температура подшипникового узла зависит от
многих факторов, таких как скорость, давление на
подшипник, внешняя температура воздуха, состояние
подшипников. Температуры выше, чем может
вытерпеть рука человека, являются нормальными для
функционирования подшипника и не должны вызывать
беспокойство.
При определенной скорости и давлении на подшипник
внутренняя температура подшипника в какой-то
момент стабилизируется (обычно ниже 93°C), что
будет являться нормальной температурой для данной
установки. Более высокая температура, без изменения
скорости или нагрузки на подшипник, может означать
проблемы со смазкой или приближение поломки
подшипника.
ЧТОБЫ ДЕМОНТИРОВАТЬ
ПОДШИПНИК «J»
Специально для этой инструкции предположим, что
была разобрана проточная часть JC, включающая
перекрывающий отверстие вакуумной системы диск
(182), прокладку для перекрывающего отверстие
вакуумной системы диска (100B), насосное колесо
(101), крепление (100), втулку (184), компоненты
набивочной камеры и втулку вала (126).
1.
Потяните полумуфту насоса или ролик от
приводного конца оси.
2.
Удалите пылезащитное кольцо опорного
подшипника (123C) от оси.
3.
Отсоедините контргайки от регулировочных
шпилек (356А), которые закрепляют стойку
подшипника (228) с корпусом опорного
подшипника (134А). Аккуратно потяните ось (122),
подшипники и корпус опорного подшипника
(134А) от стойки подшипника (228). Поддержи-
вайте оба конца вала, чтобы не повредить
уплотнение и подшипник.
4.
Отсоедините упорное кольцо опорного подшип-
ника (361) от корпуса опорного подшипника
(134А). Надвиньте корпус на опорный подшипник.
ПРИМЕЧАНИЕ. См. иллюстрации для конкрет-
ных конфигураций опорных подшипников.
5.
Снимите контргайку опорного подшипника (136) и
стопорную шайбу (382).
6.
Надавите или потяните пылезащитное кольцо
(168С) от оси (122). Применяйте тяговое усилие
только внутри дорожки подшипника.
30
JC IOM 11/06

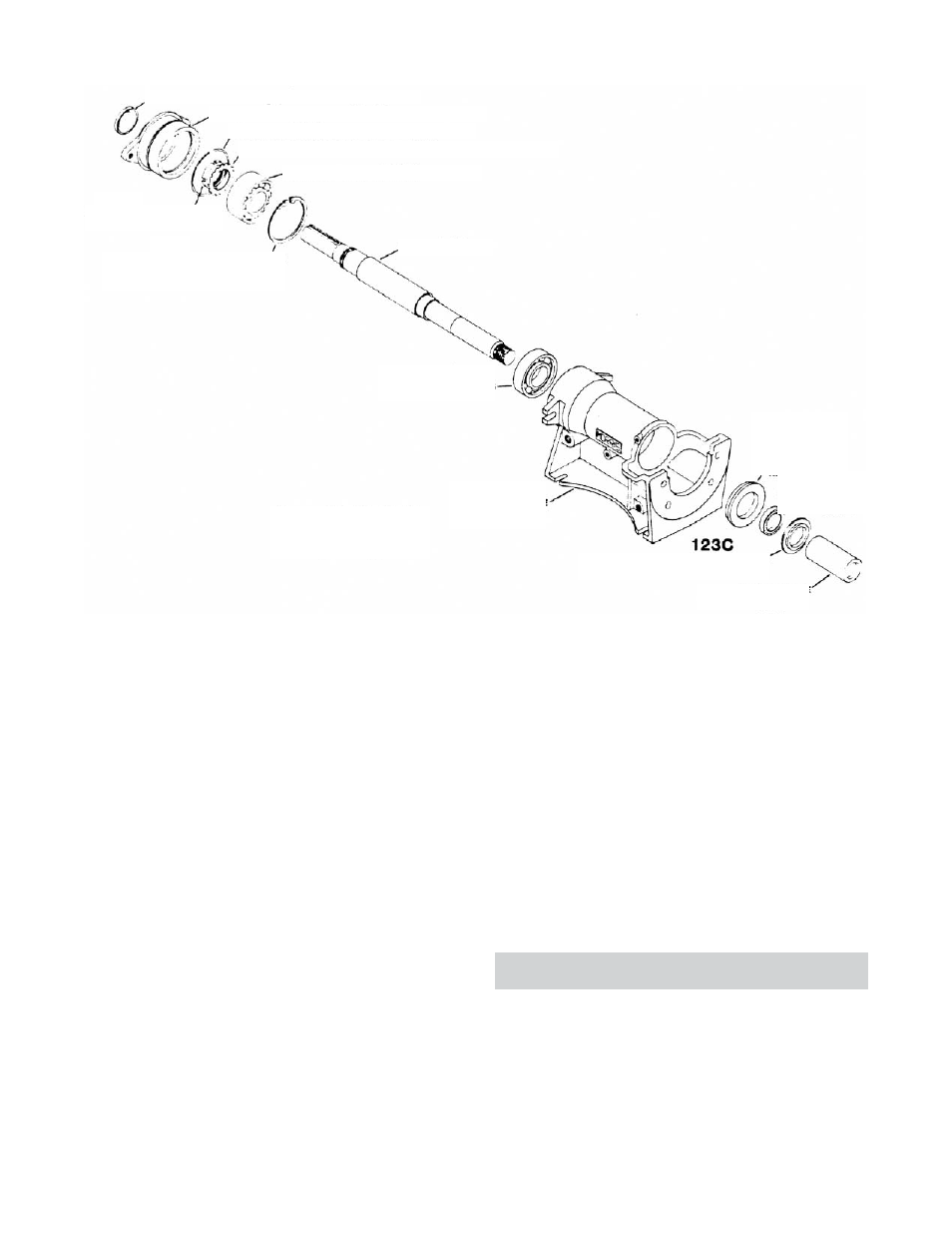

УПЛОТНЕНИЕ УПОРНОГО ПОДШИПНИКА 332
ОПРАВА УПОРНОГО ПОДШИПНИКА 134A
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 496
СТОПОРНАЯ ШАЙБА УПОРНОГО ПОДШИПНИКА 382
УПОРНЫЙ ПОДШИПНИК 112C
ВАЛ 122
КОНТРГАЙКА УПОРНОГО
ПОДШИПНИКА 136
УПОРНОЕ КОЛЬЦО УПОРНОГО
ПОДШИПНИКА 361
J ПОДШИПНИК
1J – 4J
РАДИАЛЬНЫЙ
ПОДШИПНИК 168C
РАМА
ПОДШИПНИКА
228
СТОПОРНАЯ
ШАЙБА
РАДИАЛЬНОГО
ПОДШИПНИКА
119B
УПЛОТНЯЮЩАЯ
ПРОКЛАДКА РАДИАЛЬНОГО
ПОДШИПНИКА 332
МАСЛООТРАЖАТЕЛЬ
РАДИАЛЬНОГО ПОДШИПНИКА
ВТУЛКА ВАЛА 126
