РЕГУЛИРОВКА НАСОСА И ГЕНЕРАТОРА

!

Процедуры регулировки необходимы для

предотвращения непреднамеренного контакта

вращающихся деталей. Следуйте инструкциям

производителя муфты по установке и

обслуживанию.

РЕГУЛИРОВКА ВАЛА
ГОРИЗОНТАЛЬНО
УСТАНОВЛЕННОГО НАСОСА
И ГЕНЕРАТОРА

Перед погрузкой производитель производит
регулировку насосов и приводов, попарно
установленных на общей опорной плите. В связи с тем,
что все опорные плиты могут в некоторой степени
подвергнуться деформации, во время погрузки и
транспортировки заводская регулировка может
нарушиться. После того, как опорная плита поставлена
на ровное место, зацементирована и укреплена,
проверьте регулировку. После полной установки
насоса, перед его запуском, необходимо проверить
регулировку ещ¸ раз. См. раздел «Процедура
регулировки».

Перед тем, как продолжить регулировку, отсоедините
полумуфты. Описание процедур проверки угловой и
параллельной регулировки приведено в разделе
«Процедура регулировки». Торцевые стороны и
внешние диаметры полумуфт должны располагаться
перпендикулярно и соосно отверстиям. Если это
условие не соблюдается, рекомендуется применить
другой способ регулировки.

Насосы, установленные горизонтально на опорной
плите, могут поставляться как с приводами и
передаточными механизмами, так и без них. Перед
установкой убедитесь, что насосы и приводы
разъединены. Выполните выравнивание с помощью
анкерных болтов и забетонируйте, как описано в
разделе «Установка насоса на основу».

ПРОЦЕДУРА РЕГУЛИРОВКИ

Для проверки угловой регулировки установите
конусный калибр или щупы на четыре точки между
торцами муфты и сравните расстояние между торцами
в четыр¸х точках вокруг муфты. Устройство
отрегулировано, если, согласно измерениям, торцы
муфты находятся на одинаковом расстоянии во всех
точках (Рис. W7).

Для проверки параллельной регулировки поместите
проверочную линейку попер¸к края муфты сверху,
снизу и по бокам. Устройство отрегулировано, если
проверочная линейка ровно лежит на краю муфты во
всех позициях. Для уч¸та изменений температуры и для
полумуфт с различным внешним диаметром
необходимо сделать допущение.

ПРИМЕЧАНИЕ. Необходимо обратить внимание

на то, что проверочная линейка должна

находиться параллельно валовым осям (Рис. W8).

Корректировка отклонений при угловой и парал-
лельной регулировке производится с помощью
регулировочных шайб, расположенных под
монтажными опорами двигателя. После каждого
изменения необходимо заново проверить регулировку
полумуфт. Поправка в одном направлении может
нарушить регулировку, сделанную в другом
направлении. Производить регулировку шайб под
насосом необязательно.

16

JC IOM 11/06

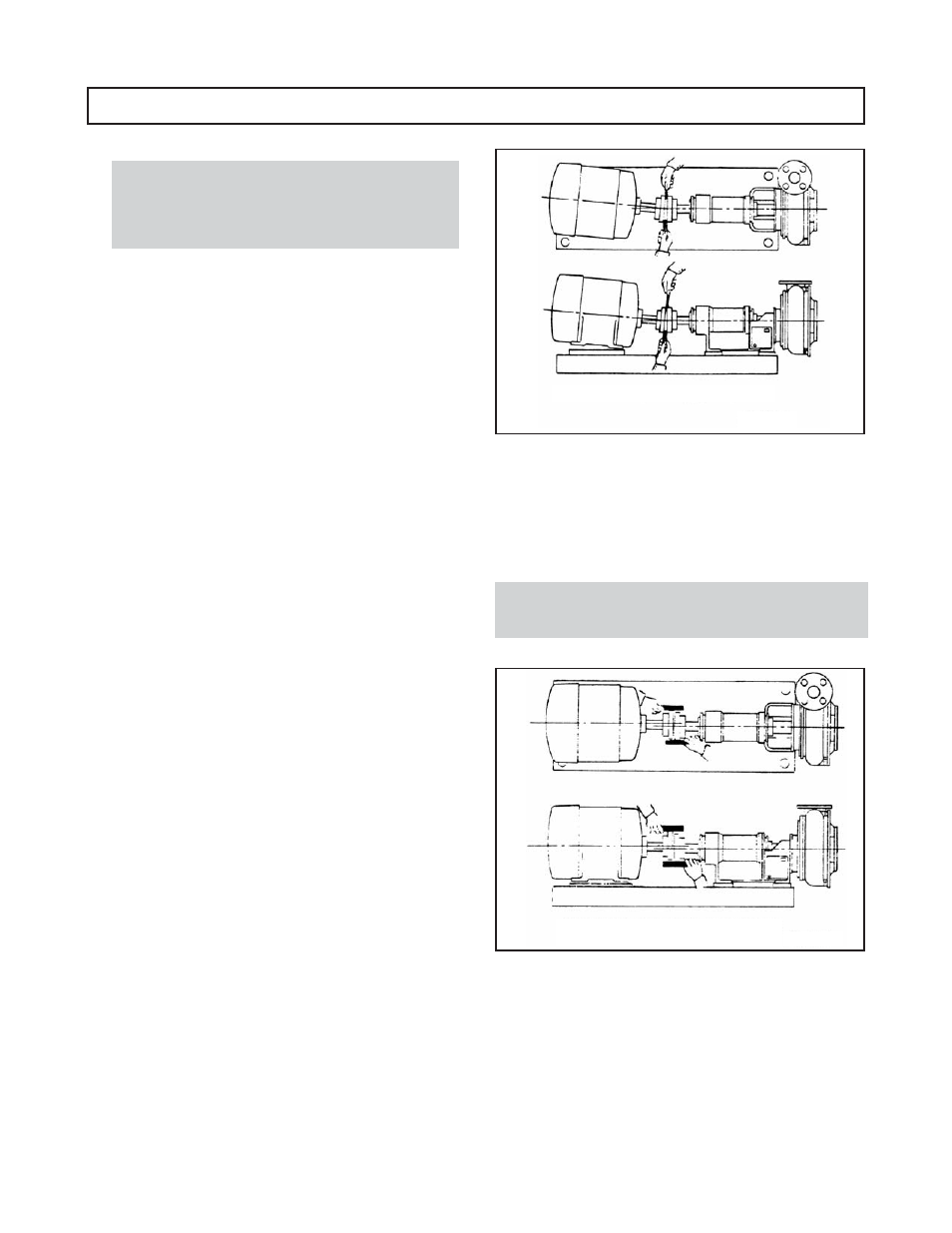

Ðèñ. W7

ПРОВЕРКА УГЛОВОЙ РЕГУЛИРОВКИ

Рис. W8

ПРОВЕРКА ПАРАЛЛЕЛЬНОЙ

РЕГУЛИРОВКИ
