ФУНДАМЕНТ
Фундамент должен быть постоянной, жесткой опорой
для опорной или напольной плиты. Фундамент должен
поглощать излишнюю вибрацию. Фундамент обычно
выполнен из бетона с литыми анкерными болтами, с
помощью которых крепится насос.
Узел анкерных болтов состоит из болта и шайбы с
втулкой, диаметр которой в 2½ раза превышает
диаметр болта. Если конструкция залита бетоном,
шайба предотвращает выскакивание втулки и болта.
Внутренний диаметр втулки предусматривает зазор
вокруг болта для его корректировки. Ушко обычно
приваривается к болту для предотвращения вращения
при затягивании. Анкерные болты должны
размещаться в бетоне по шаблону, выполненному в
соответствии с размерами, взятыми с установочного
чертежа насоса. Верхняя часть втулки должна быть
временно уплотнена с помощью отходов, для
предотвращения попадания жидкого бетона во втулку

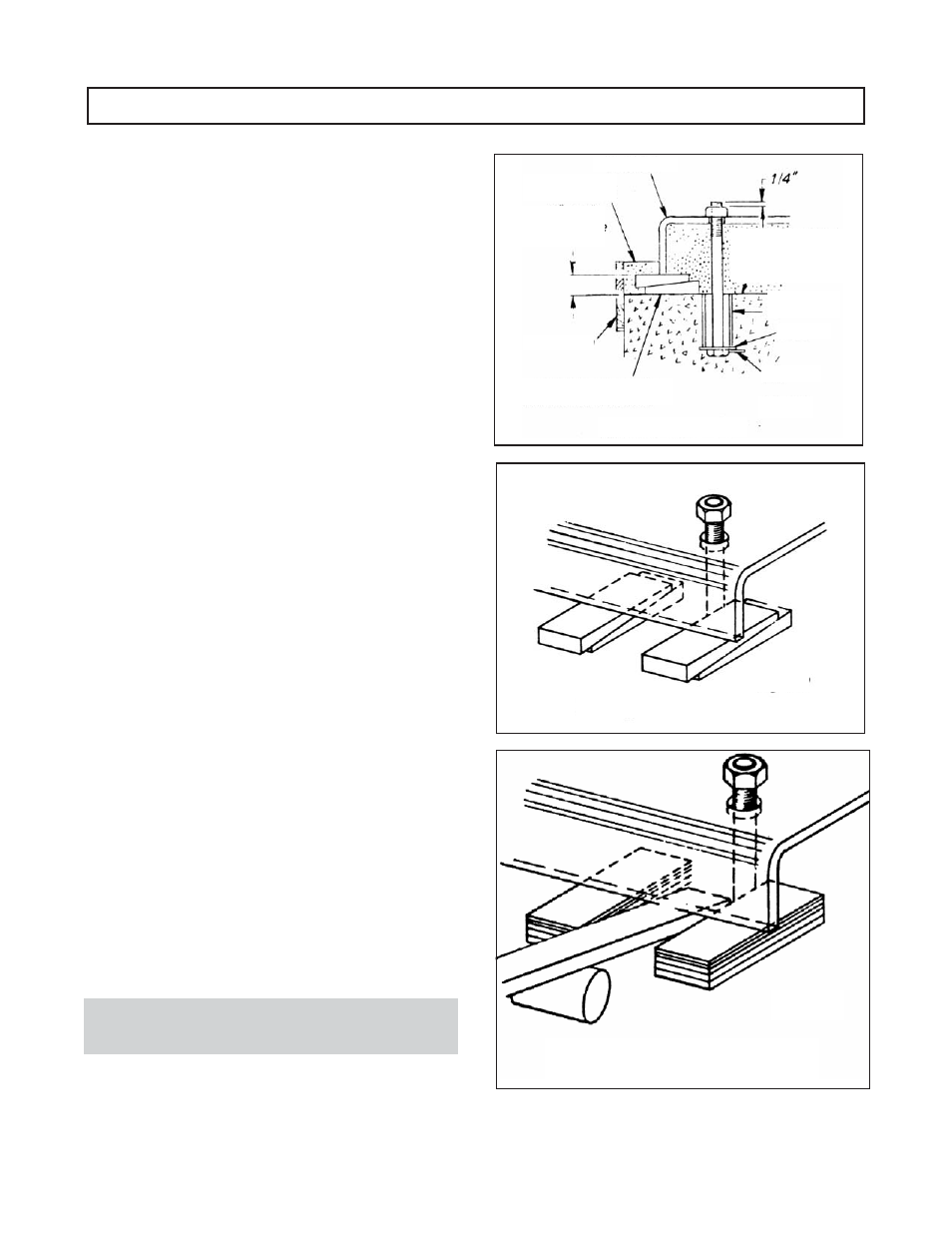

во время заливки. На рисунке W1 показано стандартное
крепление анкерного болта.
УСТАНОВКА НАСОСА НА
ФУНДАМЕНТ
Если опорные или напольные плиты были напрямую
прикреплены к литому бетонному фундаменту с
помощью анкерных болтов, неровности поверхности
приведут к появлению деформации. Возле каждого
анкерного болта размещаются прямоугольные
металлические блоки и шайбы, или металлические
клинья с небольшой конусностью, для выравнивания
опорной или напольной плиты (см. Рис. W2 и Рис. W3
на следующей странице). После этого анкерные болты
затягиваются до уровня, достаточного для поддержания
положения и уровня.
Чтобы зафиксировать шайбы на местах и обеспечить
ровную поверхность для основания или плиты, поверх
бетонного фундамента заливается жидкий цементный
раствор. Рекомендуемый допуск по жидкому
цементному раствору - от 3/4" до 1-1/2". Если в
опорных плитах имеются пустоты, для их заполнения
предусмотрены отверстия в растворе. После того, как
раствор затвердеет, затяните анкерные болты до упора.
После того как раствор затвердеет и анкерные болты
будут затянуты до упора, повторно проверьте уровень.
ПРИМЕЧАНИЕ. Для больших опорных/напольных
плит прокладки рекомендуется устанавливать
через каждые 24".
JC IOM 11/06
15
Опорная плита
Завершающее
цементирование
Запас на
цементирование
¾
²
–1½
²
Перегородка
Выравнивающие клинья или
регулировочные прокладки
Типичный анкерный болт
Рис. W1
Проушина
Шайба
Закладная
втулка
Рис. W3
Выравнивание с использованием блоков
и регулировочных прокладок
Верхняя часть
фундамента, левая часть,
грубая обработка –
очистить и увлажнить
Выравнивание с помощью клиньев
Рис. W2
