ПОДГОТОВКА К ВВОДУ В ЭКСПЛУАТАЦИЮ
НАБИВОЧНАЯ КАМЕРА
В обычных набивочных камерах между стационарными
и вращающимися деталями насоса имеются механи-
ческие и набивочные уплотнения. Чистая жидкость,
например вода, направляется через набивочную камеру
для смазывания уплотняющих элементов. Давление
смазывающей жидкости должно превышать давление
накачивания в набивочной камере. Для насосов с
торцевым всасыванием давление смазывающей
жидкости должно быть на 10–15 фунтов на квадратный
дюйм выше, чем давление нагнетания. Для насосов с
боковым и двойным всасыванием давление
смазывающей жидкости должно быть на 10–15 фунтов
на квадратный дюйм выше, чем давление всасывания.
ПРИМЕЧАНИЕ. Для определения давления
всасывания и нагнетания используйте только
манометрическое давление.
Трубы, подающие смазывающую жидкость, должны
быть плотно смонтированы, чтобы не допустить
попадания воздуха. Даже небольшое количество
воздуха, проникшее в насос на высоте всасывания,
может вызвать потерю всасывания.
Регулировка давления смазывающей жидкости
производится с помощью клапана на выпускной трубе.
Так как жидкость, вытекающая из набивочной камеры,
должна быть чистой, контроль за набивочной смазкой
будет различаться в зависимости от условий набивки.
Для того, чтобы повысить давление в набивочной
камере, следует закрыть выпускной клапан. Выполнять
регулировку следует медленно и оставляя время на
обкатку перед новой набивкой.
Смазывающая жидкость должна быть чистой, без
содержания тв¸рдых частиц и кислот. Загрязн¸нная
смазка приводит к появлению царапин на втулке вала,
разрушению уплотнения и механическому повреж-
дению уплотняющей поверхности.
НАБИВКА
!
Использование набивочных камер с набивкой в
среде класса ATEX не допускается.
Для технического обслуживания подходит ориги-
нальное уплотнение оборудования. Для замены
оригинального уплотнения свяжитесь с местным
представителем компании Goulds.
Для уточнения размера и конфигурации уплотнения см.
Спецификацию материалов и Схему монтажа.
ПРОЦЕДУРА НАБИВКИ
1. Набивочная камера и втулка вала должны быть
тщательно очищены.
2. Сформируйте уплотнение по валу или сердечнику
того же диаметра. Аккуратно обрежьте до длины
уплотнения. Утилизируйте кольца, обрезанные
слишком коротко.
3. Подготовьте каждое кольцо, свернув его на 1½
оборота.
4. Не устанавливайте кольцевые уплотнения сразу.
Расширьте кольцо в виде винтовой пружины. (См.
рис. W13.)
JC IOM 11/06
19

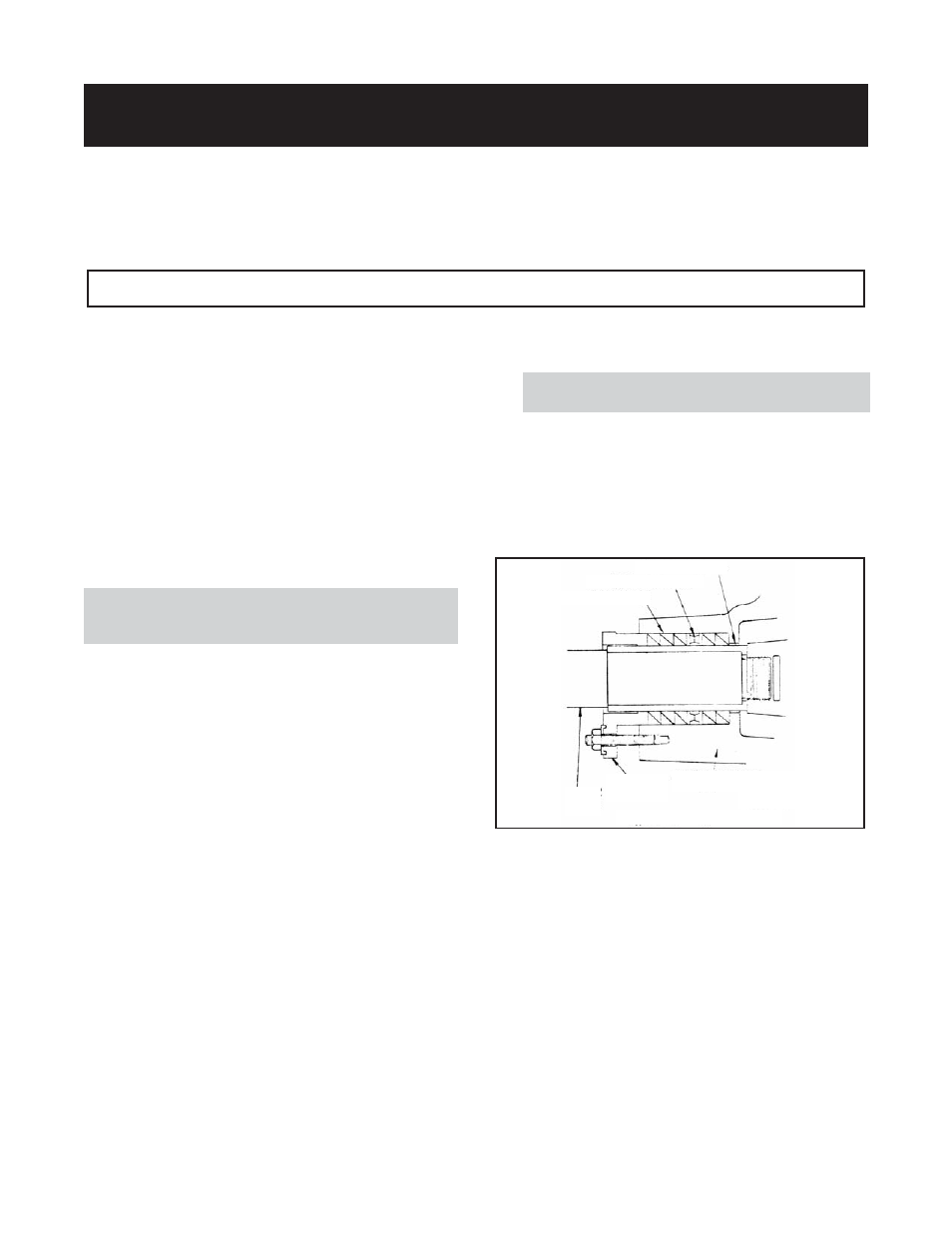

126 Втулка вала
106 Уплотнение
122
Вал
107 Втулка
сальника
Стандартный корпус сальника
105 Фонарное кольцо
184 Крышка сальника
Рис. W12
