Допустимый уровень отклонений может различаться в
зависимости от типа насоса и привода. Необходимо
следовать рекомендациям производителя.
В случае установки привода на опорной плите на
объекте необходимо поместить опорную плиту с
насосом на основание, выровнять вал насоса, проверить
торцы муфты, всасывающие и нагнетательные фланцы
для монтажа в горизонтальном или вертикальном
положениях и выполнить необходимую регулировку.
Если монтаж устройства производится при низкой
температуре, возможно, понадобится сделать
допущение для вертикального поднятия привода и/или
насоса, вызванного нагревом. Необходимо следовать
рекомендациям компании Goulds Pumps.
АЛЬТЕРНАТИВНЫЙ МЕТОД
РЕГУЛИРОВКИ
Ещ¸ один способ конечной регулировки полумуфт –
это регулировка с использованием шкального
индикатора. Выполните максимально точную
регулировку с помощью проверочной линейки,
конусного калибра или щупов, как описано выше.
Прикрутите индикатор к муфте со стороны насоса, так,
чтобы кнопка индикатора находилась с другой стороны
муфты, установите значение на ноль и пометьте мелом
полумуфту в точке, где находится кнопка. Для любой
проверки – сверху, снизу и по бокам – поворачивайте
обе шайбы на одинаковый угол; то есть, все показатели
на шкале должны фиксироваться при нахождении
кнопки на меловой отметке.
С помощью этих показаний можно определить, куда
нужно переместить привод – выше, ниже или в
сторону. После каждого перемещения выполняйте
проверку, чтобы убедиться, что торцы муфты остаются
в параллельном положении относительно друг друга.
С помощью этого метода можно выполнить точную
регулировку центров вала, даже если торцевые стороны
или внешние диаметры полумуфт не находятся в
перпендикулярном или соосном положении с
отверстиями, при условии, что все измерения для
угловой регулировки выполнены между одними и теми
же двумя точками на торцевых сторонах, а все
измерения для параллельной регулировки выполнены
между одними и теми же двумя точками на внешних
диаметрах. Однако, значительные отклонения
перпендикулярности или соосности могут вызвать
неполадки из-за несбалансированности или
увеличенным износом муфты, и их необходимо
откорректировать по причинам, не связанным с
выполнением регулировки вала.
РЕГУЛИРОВКА ЗУБЧАТЫХ МУФТ
Регулировка зубчатых муфт производится в
соответствии с описанными выше процедурами.
Однако, необходимо отодвинуть крышки муфты и
выполнить измерения на соединительной ступице, как
показано на Рис. W9.
ФАКТОРЫ, КОТОРЫЕ МОГУТ
НАРУШИТЬ РЕГУЛИРОВКУ
Необходимо периодически производить регулировку
устройства. Если после завершения установки
происходит сдвиг устройства, то причины этого могут
быть следующими:
l Оседание или деформация основы.
l Износ подшипников.
l Деформация труб, вызывающая перекос или сдвиг
устройства.
l Смещение опорной плиты, связанное с нагреванием,
производимым примыкающим паропроводом или
паровой турбиной.
l Смещение строительной конструкции, вызываемое
различными нагрузками или другими причинами.
l Развинчивание гаек или болтов на насосе или
приводе.
JC IOM 11/06
17

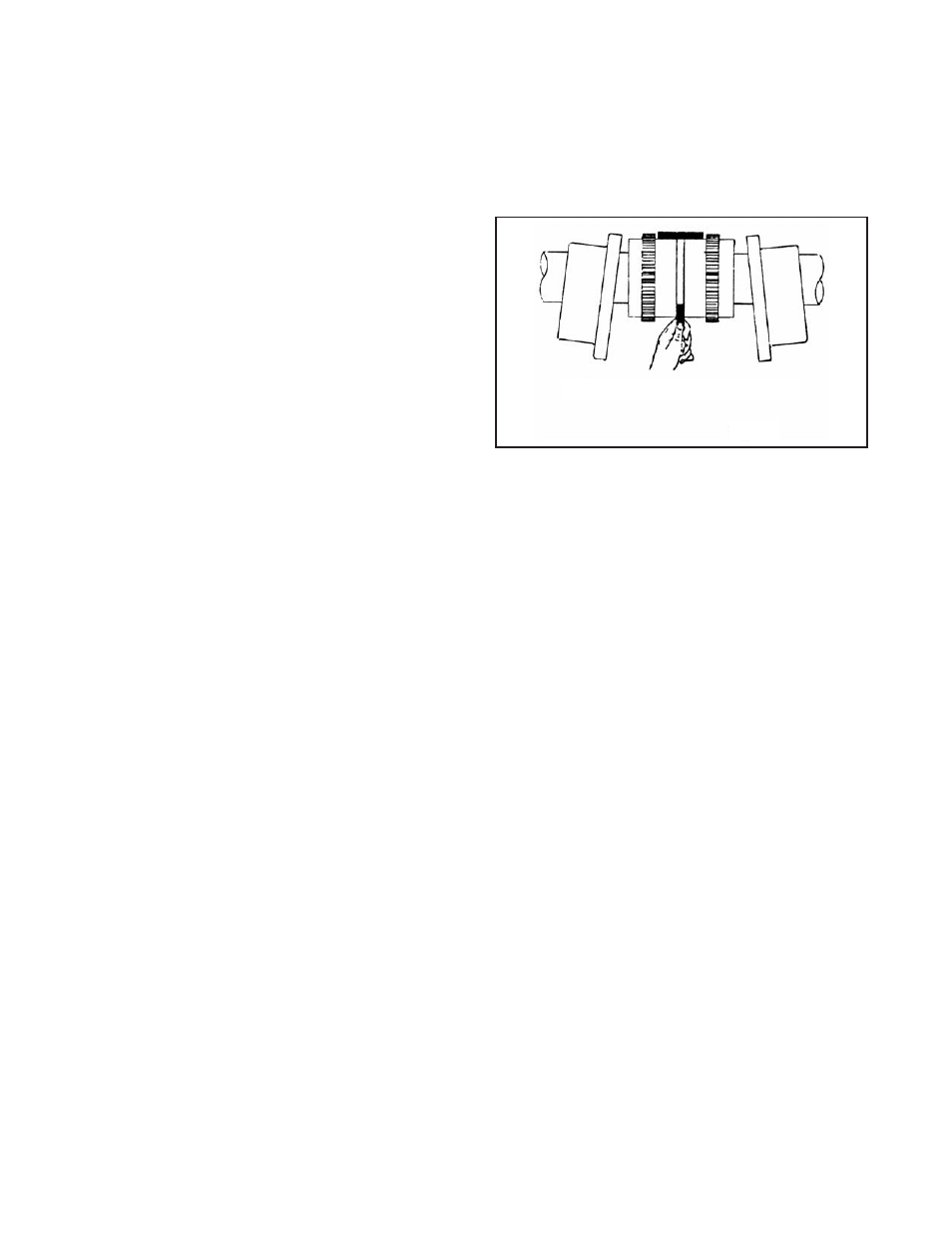

РЕГУЛИРОВКА ЗУБЧАТОЙ МУФТЫ
Рис. W9
