CV 3171 11/06 49
Устройство сигнализации высокого
уровня APEX
Устройство сигнализации высокого уровня APEX
– это независимое устройство, используемое
для определения уровня рабочей жидкости,
которое замыкает выключатель и активирует
отдельный аварийный сигнал. Выключатель
смонтирован на трубе над опорной плитой (Рис
47). Труба проходит в отстойник на10-15 см ниже
установленной
точки срабатывания. При
подъёме уровня жидкости в трубе захваченный
воздух
заставляет сильфоны внутри
выключателя раздуваться, при этом
срабатывает микровыключатель. Тогда
выключатель активирует световое или звуковое
устройство, реле или электромагнитный клапан,
или
какое-либо другое электрическое
устройство.

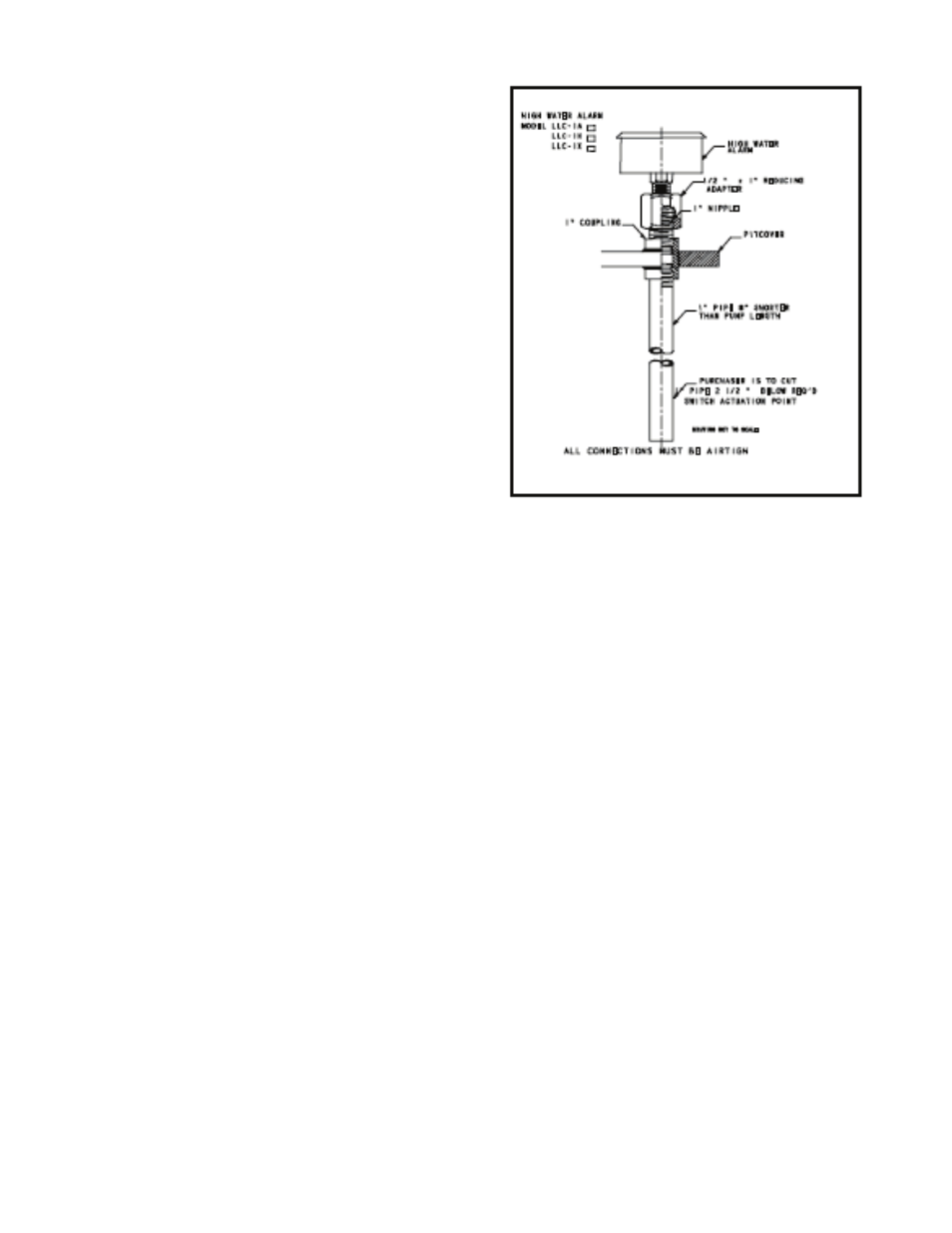

Рис 47
