РЕГУЛИРОВКА ЗАЗОРА РАБОЧЕГО КОЛЕСА– CV 3171
РАЗМЕРЫ: 2 x 2-8; 2 x 2-10; 3 x 3-10; 2 x 3-13; 3 x 4-13
МЕТОД С ИСПОЛЬЗОВАНИЕМ
ИНДИКАТОРА СО ШКАЛОЙ
1. Снять защитный кожух муфты.
2. При необходимости удалить муфту
3. Установить индикатор так, чтобы его кнопка
соприкасалась либо с торцом вала, либо с
передней поверхностью муфты (Рисунок 10).
4. Ослабить каждый стопорный болт (370C) на
несколько оборотов.
5. Ослабить контргайки (415) на перекидных
болтах (370D) и на несколько оборотов
повернуть болты, чтобы рабочее колесо
соприкоснулось с крышкой переходника.
Повернуть вал, чтобы убедиться, что есть
соприкосновение.
6. Установить индикатор со шкалой на ноль.
7. Поочерёдно отвернуть перекидные болты
(370D) и затянуть стопорные болты (370C),
чтобы отодвинуть рабочее колесо от крышки
переходника, пока индикатор не покажет, что
достигнут зазор 1.5 мм.
8. Равномерно затянуть все болты и
контргайки (415).
9. Проверить, свободно ли вращается вал.
10. Заменить муфту.
11. Заменить защитный кожух муфты.
МЕТОД С ИСПОЛЬЗОВАНИЕМ
ТОЛЩИНОМЕРА
1. Снять защитный кожух муфты.
2. При необходимости удалить муфту.
3. Ослабить каждый стопорный болт (370C) на
несколько оборотов (Рис 11).
4. Ослабить контргайки (415) на перекидных
болтах (370D) и на несколько оборотов
повернуть болты, чтобы рабочее колесо
соприкоснулось с крышкой переходника.
Поверните вал, чтобы убедиться, что есть
соприкосновение.
5. Вворачивать стопорные болты (370C), пока
они не будут плотно прилегать к кожуху.
Ослабить перекидные болты (370D), чтобы
между
нижней поверхностью головки
стопорного болта (370C) и кожухом
подшипника (134) можно было установить
1.5 мм толщиномер.
6. Равномерно затянуть стопорные болты
(370C), чтобы они плотно прилегали к
кожуху подшипника (134). Убедитесь, что
все болты крепко затянуты. Затянуть
контргайки (415).
7. Проверить, свободно ли вращается вал.
8. Заменить муфту.
9. Заменить защитный кожух муфты.
В
обоих методах рабочее колесо
устанавливается на расстоянии 1.5 мм от
переходника,
таким образом получается
требуемый зазор для температуры окружающей
среды.
Для более высоких температур
рекомендуется повторить эту процедуру после
того, как насос достигнет рабочей температуры.
ПРЕДУПРЕЖДЕНИЕ
Отключите питание привода, чтобы
предотвратить случайный пуск и
травмы.

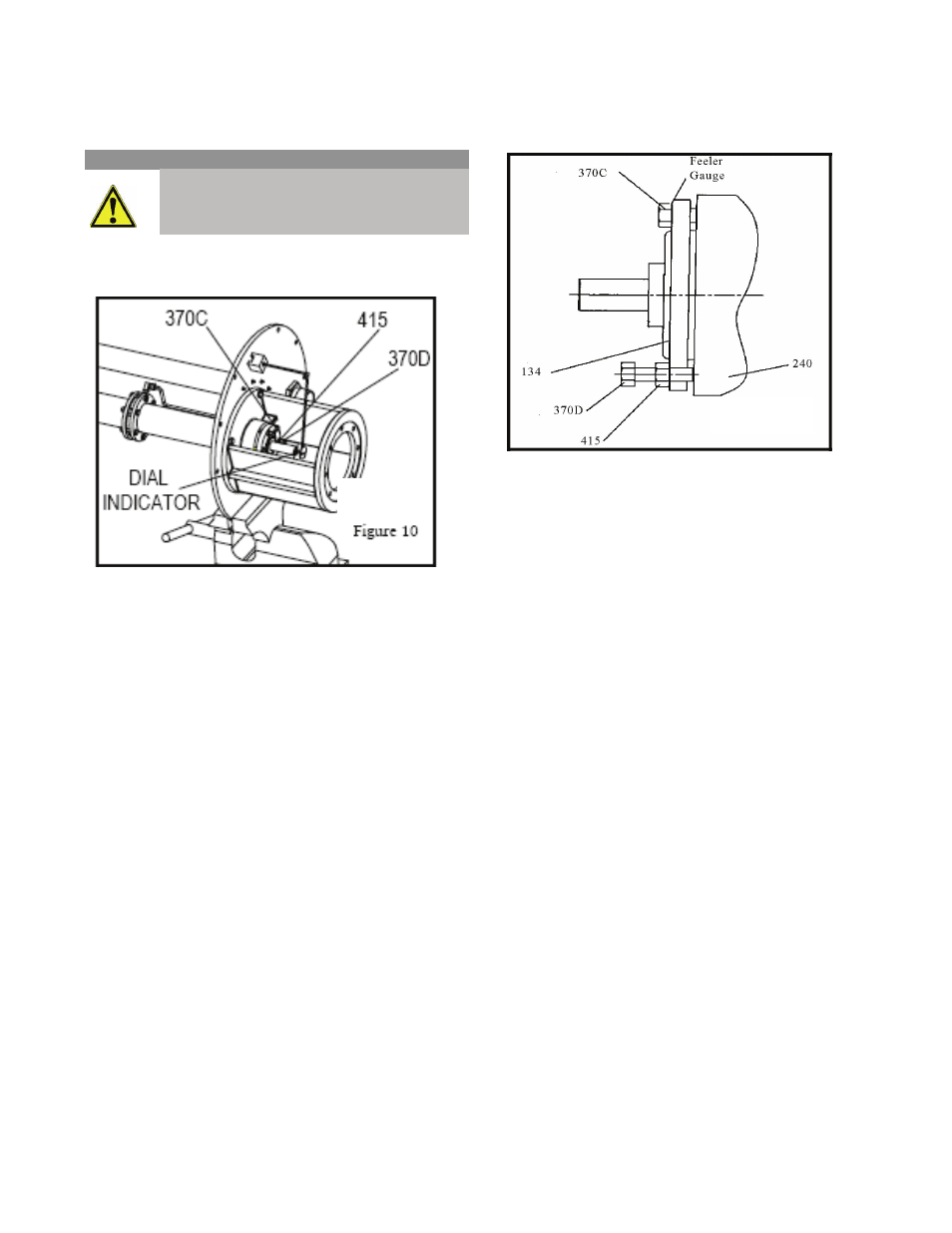

Рис 11
Рис 10
