CV 3171 11/06
42
Моменты затяжки для повторной сборки насоса приведены в Таблице 7.
ТАБЛИЦА 7 МОМЕНТЫ ЗАТЯЖКИ БОЛТОВ
Расположение
Смазанная резьба
Резьба без смазки
Болты корпуса (370)
30 FT-LBS (40 Nm)
45 FT-LBS (60 Nm)
Болты
крепления
трубы
колонны к
20 FT-LBS (27 Nm)
30 FT-LBS (40 Nm)
Болты
опорного
подшипника (372B)
20 FT-LBS (27 Nm)
30 FT-LBS (40 Nm)
Крепление
трубы
колонны
к
подвеске
20 FT-LBS (27 Nm)
30 FT-LBS (40 Nm)
Крепление
подвески
двигателя к
30 FT-LBS (40 Nm)
45 FT-LBS (60 Nm)
Крепление
электродвигателя к
20 FT-LBS (27 Nm)
30 FT-LBS (40 Nm)
Крепление
сетчатого
фильтра к кожуху (317N)
20 FT-LBS (27 Nm)
30 FT-LBS (40 Nm)
ОПОРА
ДВИГАТЕЛЯ,
ГОЛОВНАЯ
КОЛОННА И ОПОРНАЯ ПЛИТА В
СБОРЕ

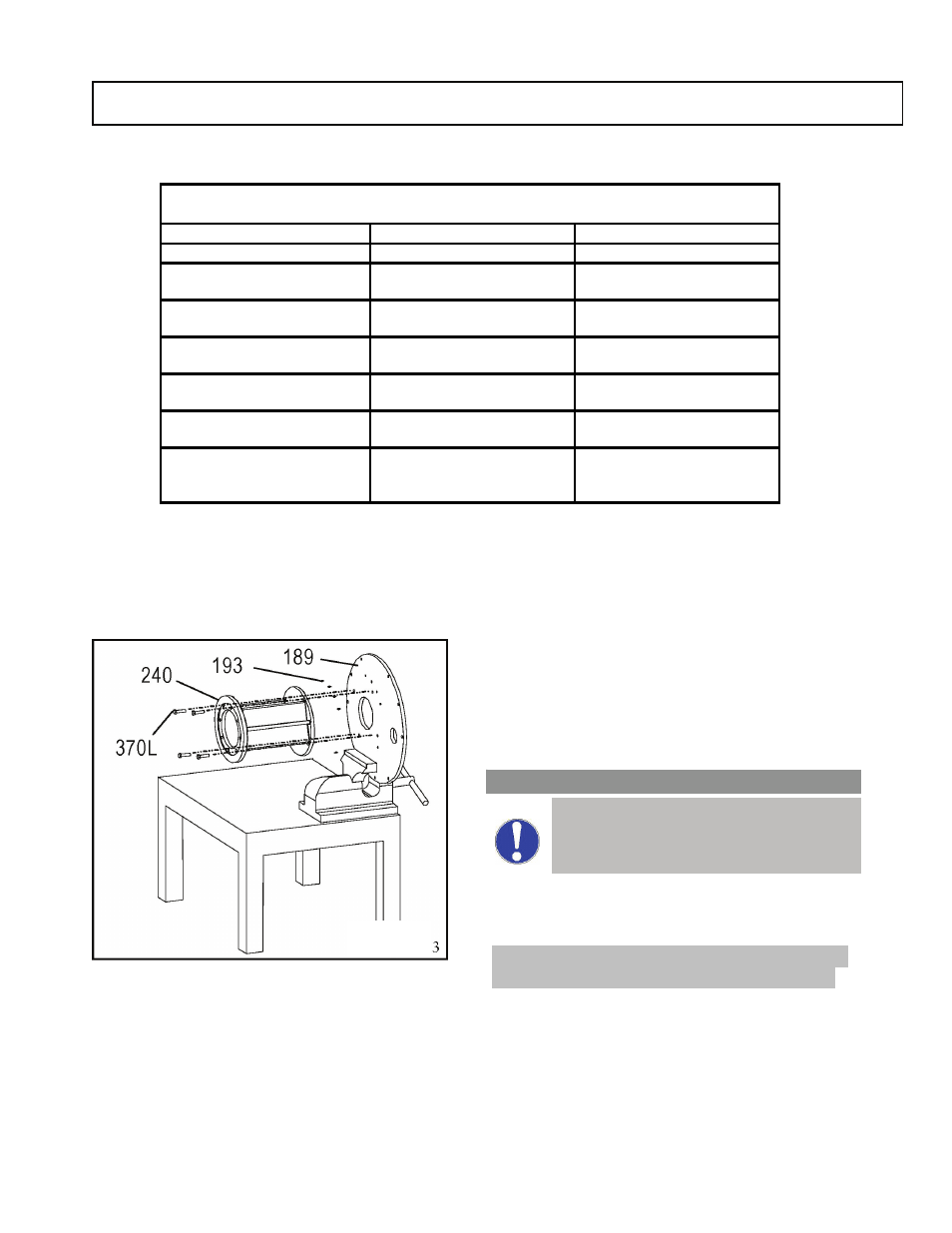

1. Если опора двигателя разобрана, прикрепить
опору двигателя (240) к опорной плите (189) с
помощью болтов (370L) (Рис 33).
2. Болтами (370M) прикрепить головную колонну
(192) к опоре двигателя. Вентиляционные
отверстия должны быть ближе к опоре
двигателя.
ДОПОЛНИТЕЛЬНО – КОНСТРУКЦИЯ С
САЛЬНИКОМ
Смотрите Рис 48, Приложение II.
1. Болтами (370L) прикрепить сальник (221) к
опорной плите (189).
2. Болтами (370J) прикрепить опору двигателя
(240) к сальнику.
3. Болтами (370M) прикрепить головную колонну
(192) к сальнику. Вентиляционные отверстия
должны быть ближе к опоре двигателя.
СБОРКА ВРАЩАЮЩЕЙСЯ ЧАСТИ
1. Установить стопорное кольцо (369A) на вал
(122) (Рисунок 34).
ПРИМЕЧАНИЕ:
Группы S/ST не
используют стопорное кольцо 369A.
2. Установить упорный подшипник (112) на вал
(122).
ПОВТОРНАЯ СБОРКА
ВНИМАНИЕ
Для перемещения любого вала длиной
более 2.7 м требуется два человек, так
как неправильное обращение может
привести к его деформации
Рис 33
