Инструкция по эксплуатации Goulds Pumps CV 3171 - IOM
Страница 39
CV 3171 11/06
39

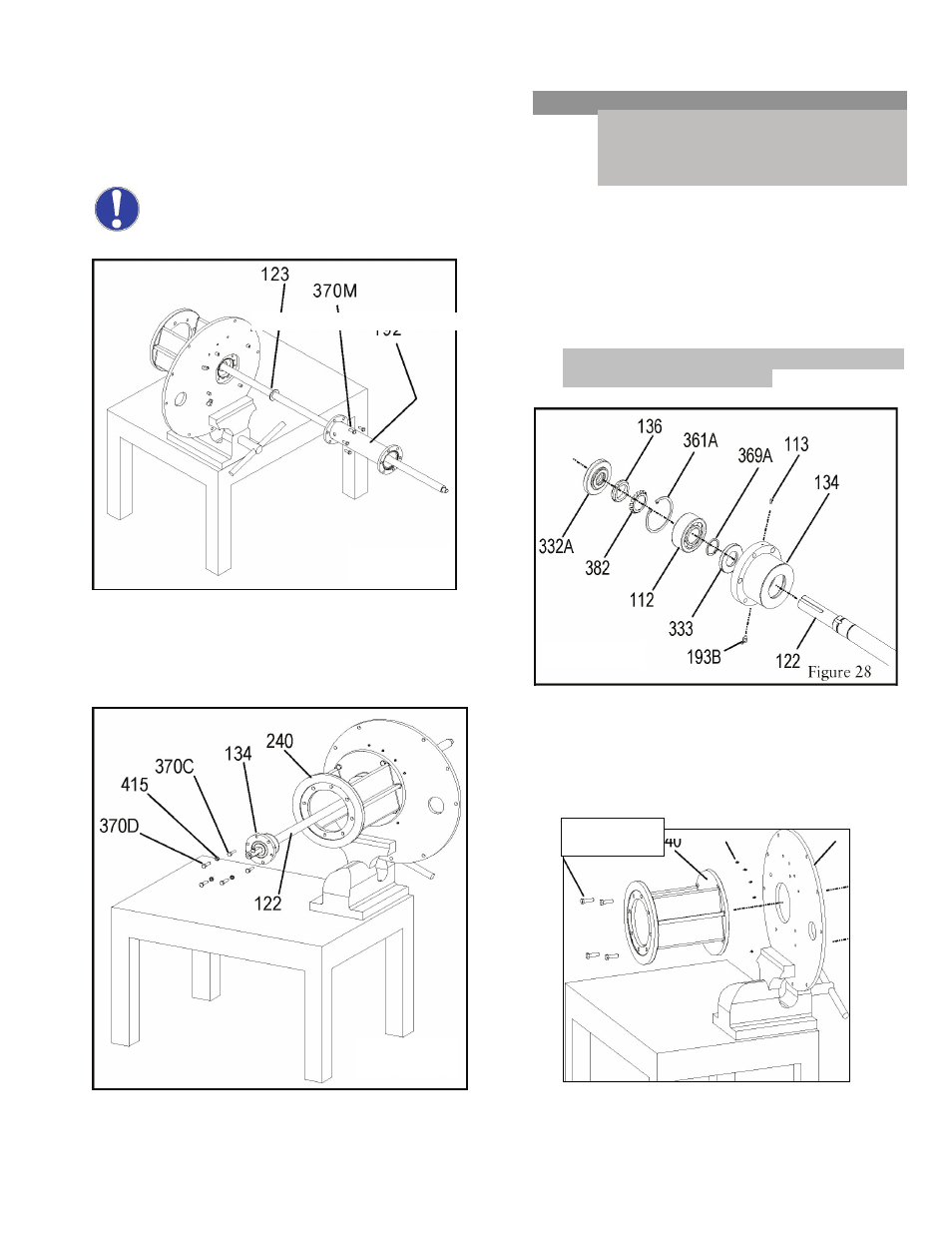

24. Удалить стопорные болты (370C) и снять
скользящим движением кожух подшипника (134) в
сборе с валом через опору двигателя (240)
(Рисунок 27).
.
25. Удалить лабиринтное уплотнение (332A).
Поддеть подшипник, чтобы вытащить его из
кожуха подшипника (134), можно с помощью
отвёртка (Рис 28).
26. Удалить стопорное кольцо подшипника
(361A). Скользящим движением снять кожух
(134) с подшипника и вал.
27. Вытащить контргайку (136) и стопорную
шайбу (382).
28. С помощью специального съёмника для
подшипников демонтировать подшипник (112).
ПРИМЕЧАНИЕ:
Сохранить подшипник
для технического осмотра.
29. Расположить вал на столе и установить на
опоры.
30. Обычно нет необходимости полностью
демонтировать насос, пока вы не убедитесь,
что все детали неисправны. Если необходимо
демонтировать смотрите Рис 29:
ВНИМАНИЕ
Для перемещения любого вала длиной
более 2.7 м требуется два человек, так
как неправильное обращение может
привести к его деформации
Рис 28
Рис 27
Рис 26
Рис 13
