РЕГУЛИРОВКА ЗАЗОРА РАБОЧЕГО КОЛЕСА– LF3171
РАЗМЕРЫ: LF 1 x 1.5-8; LF 1 x 2-10; LF 1.5 x 3-13
МЕТОД
С
ИСПОЛЬЗОВАНИЕМ
ИНДИКАТОРА СО ШКАЛОЙ
1. Снять защитный кожух муфты.
2. При необходимости удалить муфту.
3. Установить индикатор так, чтобы его кнопка
соприкасалась либо с торцом вала, либо с
передней поверхностью ступицы муфты насоса
(Рисунок 12).
4. Ослабить контргайки (415) на перекидных
болтах (370D). Отвернуть перекидные болты на
несколько оборотов.
5. На несколько оборотов повернуть стопорные
болты (370C), чтобы
рабочее
колесо
соприкоснулось с корпусом (100). Повернуть
вал,
чтобы
убедиться,
что
есть
соприкосновение.
6. Установить индикатор со шкалой на ноль.
7. Ослабить стопорные болты (370C) и затянуть
перекидные болты (370D), чтобы отодвинуть
рабочее колесо от крышки всасывающей
стороны, чтобы индикатор показал, что
достигнут зазор 0.4 мм.
8. Равномерно затянуть все болты и контргайки
(415).
9. Проверить, свободно ли вращается вал.
10. Заменить муфту.
11. Заменить защитный кожух муфты.
МЕТОД
С
ИСПОЛЬЗОВАНИЕМ
ТОЛЩИНОМЕРА
1. Снять защитный кожух муфты.
2. При необходимости удалить муфту.
3. Ослабить контргайки (415) на перекидных
болтах (370D). Отвернуть перекидные болты на
несколько оборотов (Рис 13).
4. На несколько оборотов ввернуть все стопорные
болты (370C), чтобы
рабочее
колесо
соприкоснулось с корпусом (100). Повернуть
вал,
чтобы
убедиться,
что
есть
соприкосновение.
5. Ослабить стопорные болты (370C), чтобы
между нижней поверхностью головки болта и
кожухом подшипника (134) можно было
установить 0.4 мм. толщиномер.
6. Равномерно
затянуть
перекидные
болты
(370D), чтобы кожух подшипника (134) плотно
прилегал
к
стопорным
болтам (370C).
Убедитесь, что все болты крепко затянуты.
Затянуть контргайки (415).
7. Проверить, свободно ли вращается вал.
8. Заменить муфту.
9. Заменить защитный кожух муфты.
В обоих методах рабочее колесо устанавливается
на расстоянии 0.4 мм. от переходника, таким
образом
получается
требуемый
зазор
для
температуры окружающей среды. Для более
высоких температур рекомендуется повторить эту
процедуру после того, как насос достигнет рабочей
температуры.
ПРЕДУПРЕЖДЕНИЕ
Отключите питание привода, чтобы
предотвратить случайный пуск и
травмы.

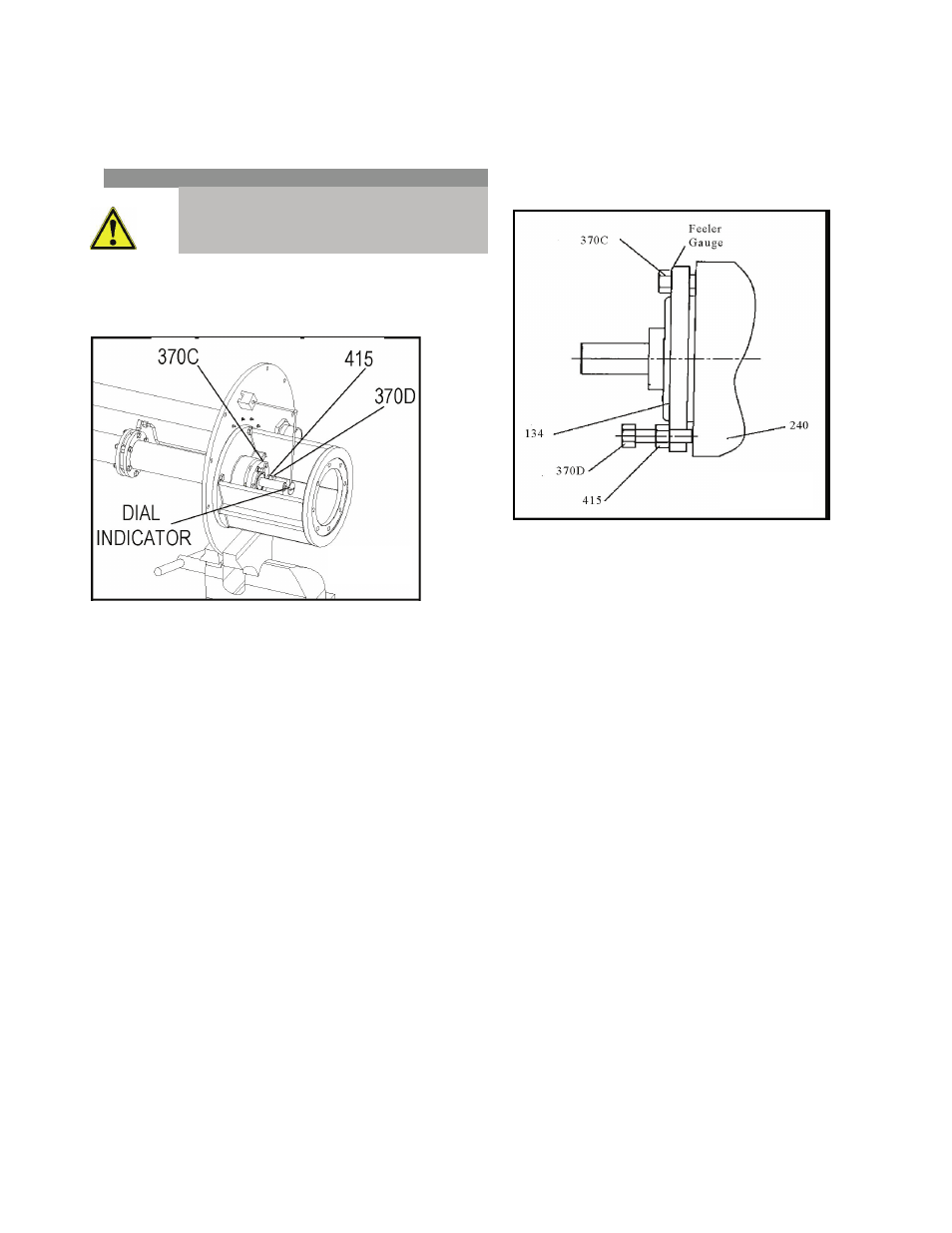

Рис 12
Рис 13
