CV 3171 11/06 17
Стандартные опорные плиты
1. Осторожно опустите насос и опорную плиту на
фундаментные болты.
2. Выровняйте положение опорной плиты по
всем направлениям с помощью тонких
прокладок или клиньев.
3. Вручную затяните анкерные болты, проверьте
равномерность затяжки и, при необходимости,
поставьте дополнительные тонкие прокладки.
4. Затяните все анкерные болты один за другим
по диагонали, чтобы избежать перекоса
опорной плиты.
5. Убедитесь, что опорная плита лежит ровно.
Паронепроницаемое исполнение
Соединение меду опорной плитой и фундаментом
- уплотнённое. Опорная плита крепится болтами к
металлической
фундаментной плите с
поверхностью, обработанной специально для
создания воздухонепроницаемого уплотнения.

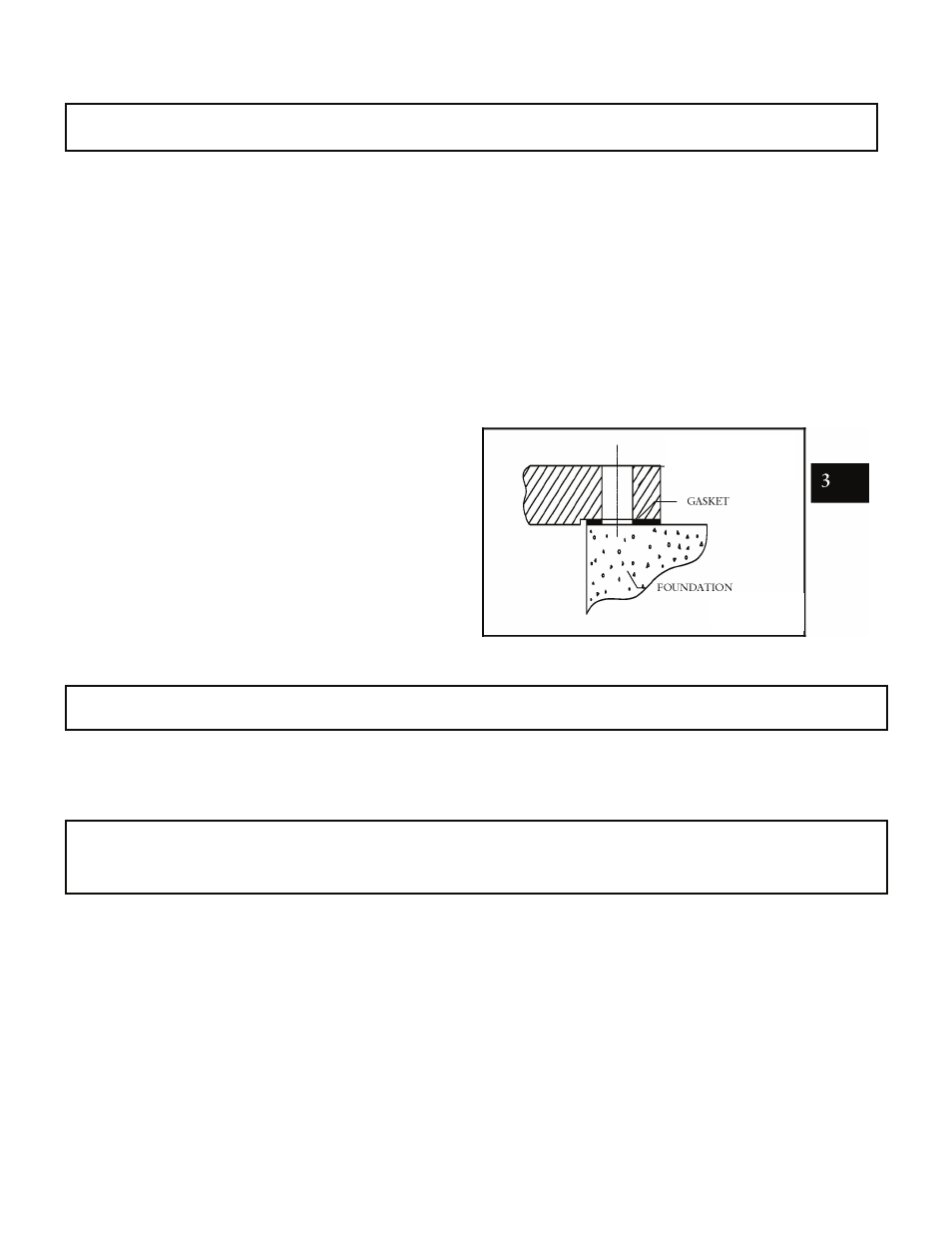

Смотрите Рисунок 6, на котором представлен
стандартный чертёж. Прокладка устанавливается
между
двумя фланцами для создания
воздухонепроницаемого уплотнения.
Опорные плиты с фланцем бака
1. Фланец должен быть установлен на баке
ровно, в горизонтальном положении. С
помощью уплотняющего материала между
двух фланцев можно выполнить лишь
небольшую регулировку.
2. Установите все болты и затяните их вручную.
3. Затяните все болты один за другим по
диагонали, чтобы избежать перекоса опорной
плиты.
.
,
.
5, «
».
CV3171 LF3171
C- NEMA.
P
IEC.
1.
,
.
2.
.
3.
.
4. ,
МОНТАЖ ЭЛЕКТРОДВИГАТЕЛЯ И ВЫРАВНИВАНИЕ
ПОЛОЖЕНИЯ МУФТЫ
РЕГУЛИРОВКА ЗАЗОРА РАБОЧЕГО КОЛЕСА
БЕЗ КРЫШКИ ЕМКОСТИ
Рис 6
Анкерный
болт
