19. Снять рабочее колесо (101) и уплотнительное
кольцо (412A) (Рис23).
20.
,
,
,
.
.
21.
(370G),
(108A)
.
(122).
,
,
.
все неровности или коррозию
(
24).
22. Если в вашем насосе нет промежуточных
опорных подшипников (только одна секция
колонны), удлинитель колонны (306) или корпус
опорного подшипника (213) не поставляются.
Перейти к этапу 24.
23. Начиная с торца корпуса насоса (Рис 25),
сместить колонну на болты опорного подшипника
корпуса (372B) и один за другим демонтировать
удлинители колонны (306), корпусы опорных
подшипников (213) и отражатели (123). В
процессе снятия секций колонны установить
опоры под вал, чтобы он не деформировался.
Обычно нет необходимости демонтировать
головную
колонну (192) (Рис 26).
Не
демонтировать опорные подшипники в то же
время. Перед демонтажём изучите методику
технического осмотра.

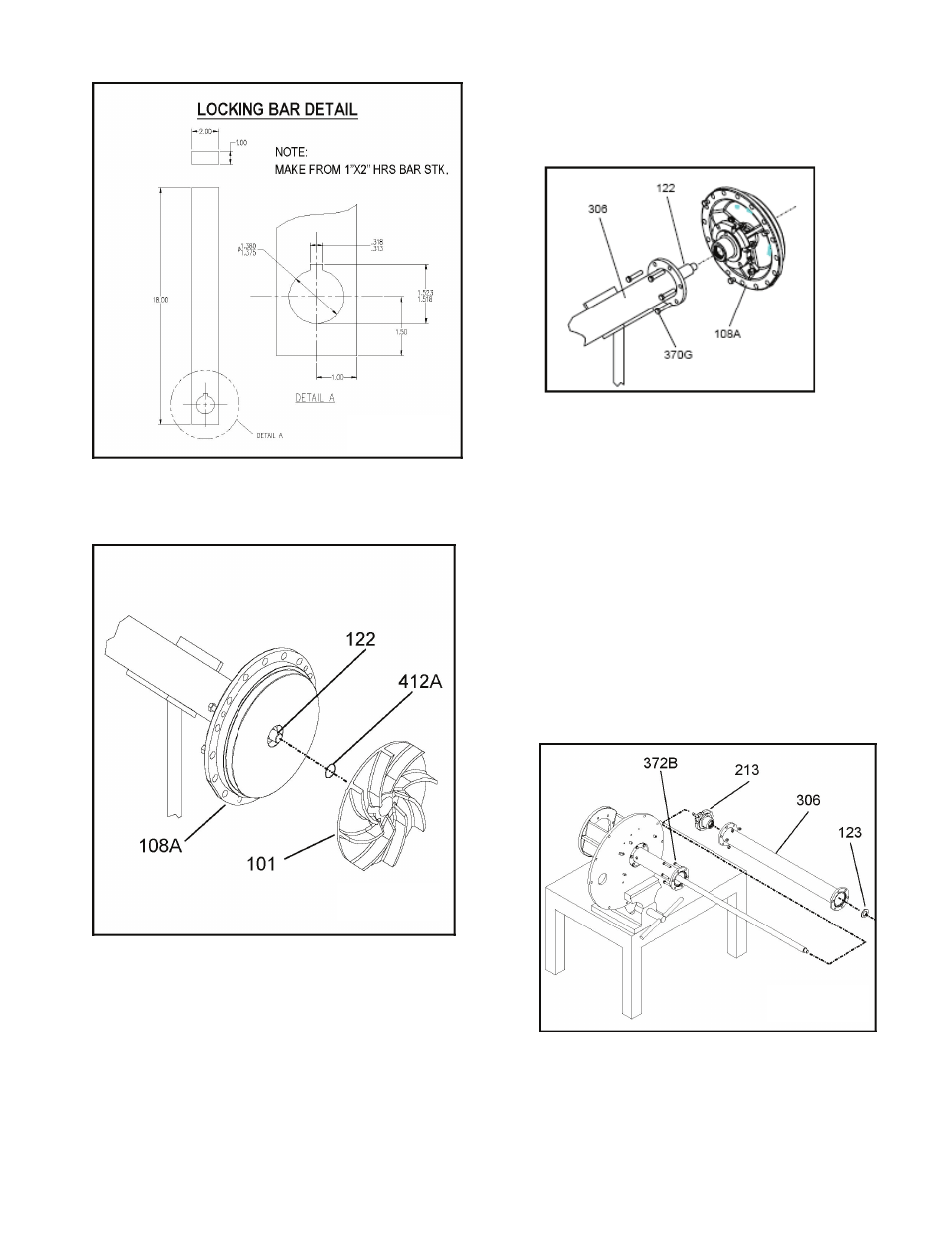

Рис 22
Рис 24
Рис 23
Рис 25
