СБОРКА ПРОТОЧНОЙ ЧАСТИ
1. Нажатием установить соединительную муфту
(155) на переходник (108A).
2. Подготовить переходник (108A), если требуется.
Запрессовать
новый
опорный
подшипник.
Установить стопорное кольцо и уплотнения на
подшипники с уплотнениями (Рис 30). Уплотнения
монтируются
с
наружными
кромками,
направленными от опорного подшипника.
ПРИМЕЧАНИЕ:
Опорный
подшипник
не
обязательно должен быть точно отцентрован, и
отверстия в подшипнике не обязательно должны
лежать на одной линии с отверстиями в кожухе.
Внутри переходника (108A) имеется углублённый
участок,
что
позволяет
смазке
находить
отверстие в подшипнике.
4. Скользящим движением установить переходник
на вал. Зафиксировать фланец переходника
вплотную к фланцу колонны. Проверить, чтобы
совпали отметки, сделанные во время разборки.
Установить болты (371G) (Рис 36).
4. Установить уплотнительное кольцо в канавку
рабочего колеса. Для удержания уплотнительного
кольца на месте можно использовать небольшое
количество консистентной смазки. Установить
рабочее колесо на вал и затянуть. Если рабочее
колесо задевает переходник во время затягивания,
отрегулировать положение рабочего колеса у
упорной
шайбы – отодвинуть
его
от
переходника.Убедитесь, что после затягивания
рабочего колеса вал свободно вращается (Рис 37).
5. Подвинуть рабочее колесо (101) ближе к
переходнику с помощью перекидных болтов (370D),
чтобы рабочее колесо едва касалось переходника
(108A). Установить прокладку корпуса (351) на
гнездо в корпусе (100). Установить корпус вплотную
к переходнику. Проверить, чтобы совпали отметки,
сделанные во время разборки. Установить корпус
под болты переходника (370) и затянуть. Отвернуть
перекидные болты (370D) так, чтобы вал свободно
вращался (Рис 38).
6. Ввернуть нагнетательный патрубок (195) в колено
(315) с герметиком для резьбовых соединений и
затянуть. Ввернуть нижнюю трубную гайку (242) в
нагнетательный патрубок всё время вниз по резьбе
(Рисунок 39).
7. Установить нагнетательный патрубок/колено в
сборе по опорной плите (189). Установить прокладку
колена (351A), соединить колено с корпусом
болтами (370H) и затянуть (Рис 39).

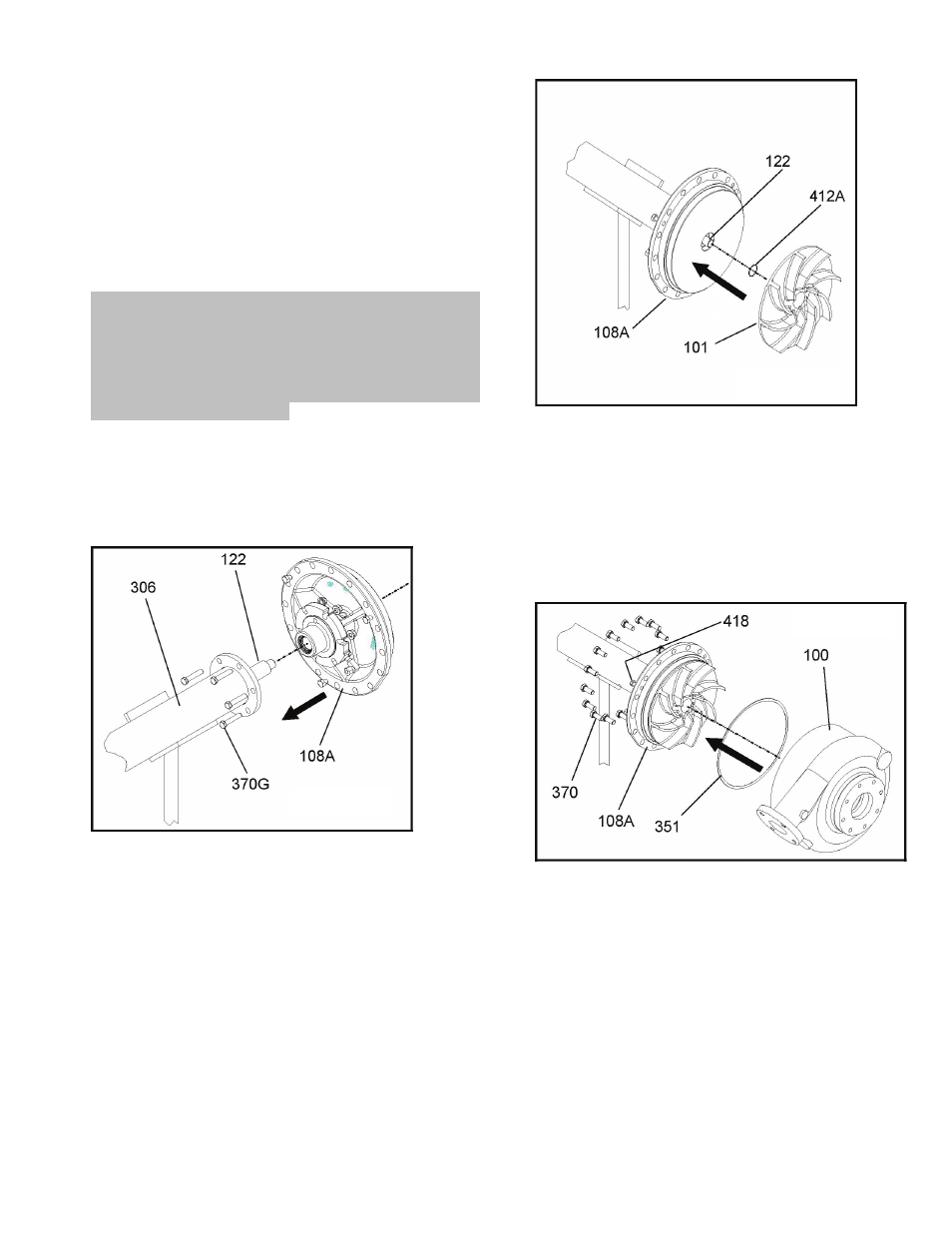

Рис 37
Рис 36
Рис 38
