CV 3171 11/06 48
ПРИЛОЖЕНИЕ I
Квадратный одинарный D 9036
Simplex и двойной 9038 Duplex.
Сборка с одним поплавком и стержнем
используется с поплавковым выключателем
9036 на одинарном устройстве или же
используется двойной генератор 9038 Duplex.
Для правильного подключения выключателя
смотрите схему электрических соединений от
производителя.
1. Если крышка ёмкости поставляется компанией
Goulds вместе с насосами, расположение
отверстий для опорной трубки поплавкового
выключателя (435) и верхней направляющей
стержня (337) будет определено и сами
отверстия будут сделаны на заводе. Если
крышка
ёмкости поставляется другими
изготовителями, отверстия необходимо
определить и посверлить перед установкой
выключателя. Размер и расположение отверстий
можно найти на Рис 45.
2. Прикрепить нижнюю направляющую (366) и
направляющую поплавкового стержня (336) к
соответствующему болту крышки на линии
всасывания (на основании проекта), прежде чем
монтировать насос в отстойнике.
3. Вкрутить опорную трубку поплавкового
выключателя (435) и верхнюю направляющую
стержня (337) в крышку ёмкости.
4. Прикрепить кронштейн поплавкового
выключателя (398) к опорной трубке
поплавкового выключателя.

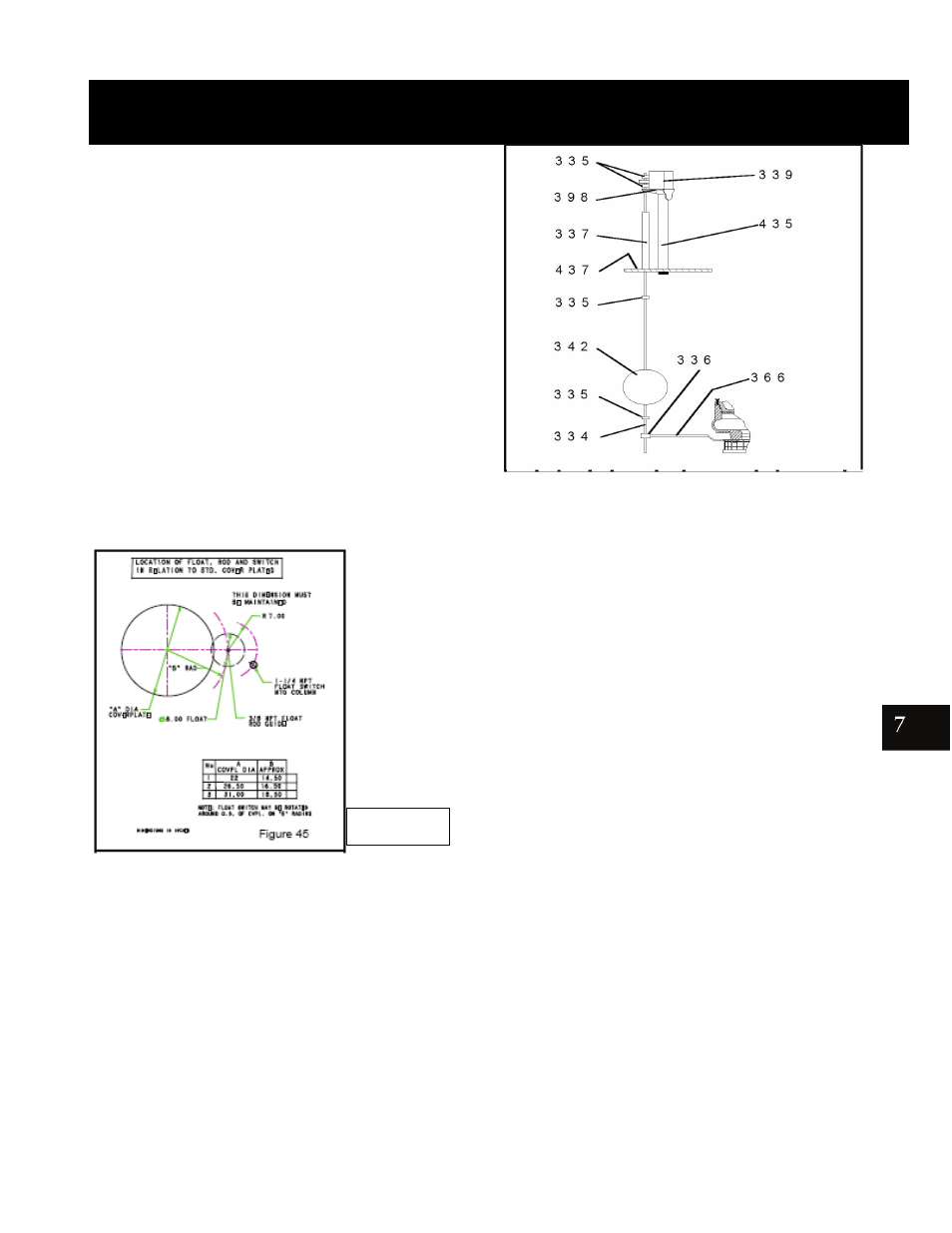

5. Установить поплавковый стержень (334),
манжеты (335) и поплавок (342), как показано на
рисунке 46.
Уровни включения и выключения
контролируются регулированием манжет (335).
При
подъёме уровня жидкости поплавок
поднимается до соприкосновения с верхней
манжетой, движение поплавкового стержня вверх
вызывает механическое переключение внутри
регулятора на закрытие, замыкая цепь к
пускателю. Работа продолжается до тех пор,
пока уровень жидкости не упадёт достаточно,
чтобы поплавок коснулся нижней манжеты.
Таким
образом, стержень опускается,
открывается переключатель и отключается
насос.
Квадратный двойной генератор D 9038
устанавливается так же, как описано выше.
Разница в последовательности срабатывания.
Первый насос включается, когда уровень воды
поднимается и поплавок касается верхней
манжеты. Когда вода опускается и отключает
первый
насос, рычаг внутри регулятора
механически переключается на второй насос и
начинается следующий цикл.
7
Если насос не выполняет требования или не
запускается вообще, непрерывный подъём
уровня приведёт к включению обоих насосов.
Оба насоса работают, пока не будет достигнут
низкий уровень воды. Если оба насоса не
выполняют требования, в генератор можно
установить
дополнительный аварийный
выключатель высокого уровня воды, чтобы
замыкать переключатель, если уровень воды
поднимется выше второго уровня включения
насосов. Выключатель может быть подключен к
устройствам от заказчика, подающим звуковой
или световой аварийный сигнал.
Рис 40
Рис 46
