10_ ыдыс жуғыш машинаны орнату

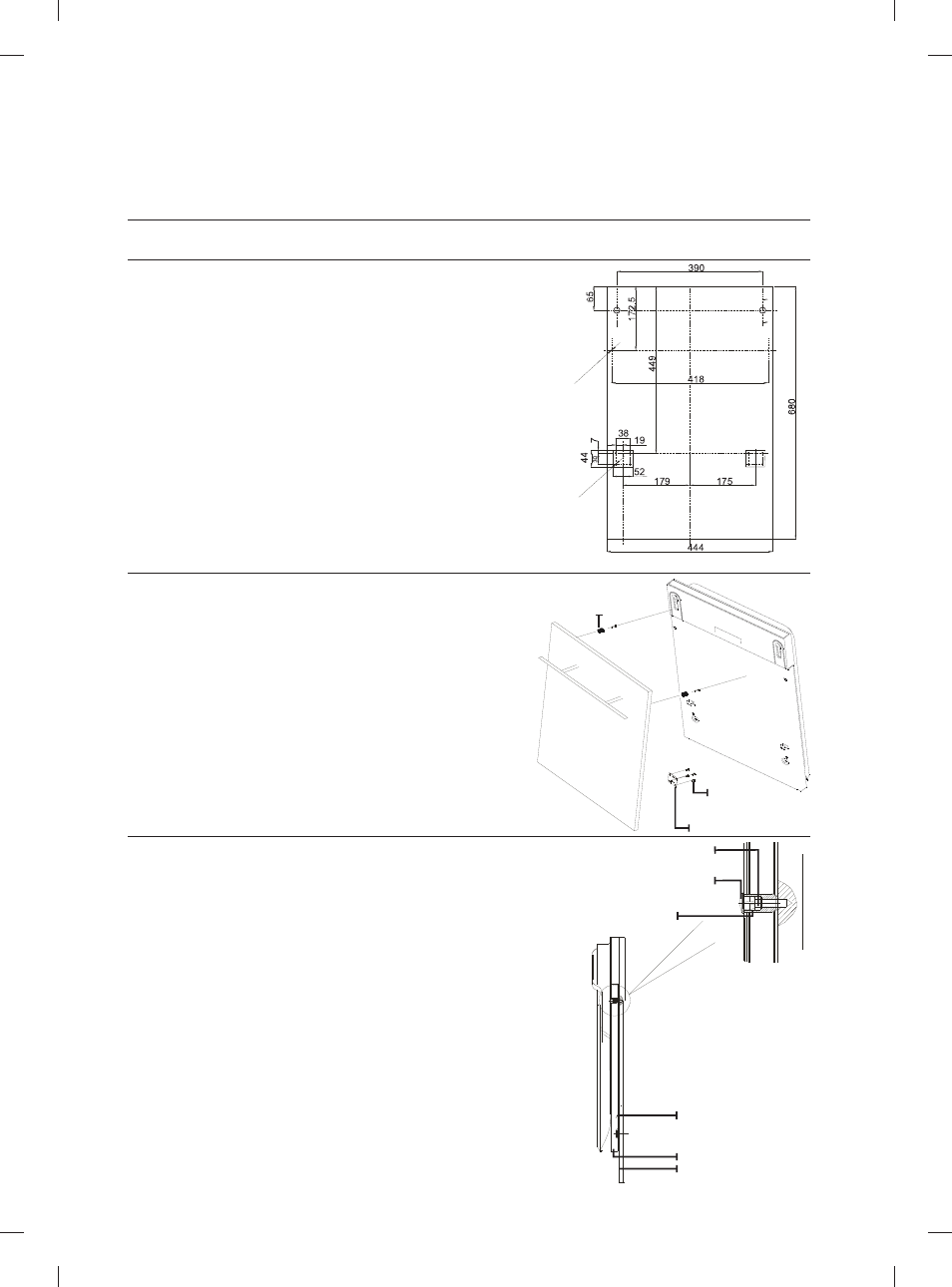

ПАНЕЛЬДІ ОРНАТУ ЖƏНЕ ОНЫҢ ӨЛШЕМДЕРІ
1. Панельді суретте көрсетілген өлшемдерге сай орнату
керек
2. Ағаш панельдің ілгегін орнатыңыз да, ілгекті ыдыс
жуғыш машинаның сыртқы есігіндегі саңылауға
салыңыз).
3. Панельді орнатып болғаннан кейін, оны сыртқы есікке
бұранда жəне болттардың көмегімен бекітіңіз.
1) қақпағын алыңыз
2) бұранданы бұраңыз
3) қақпақты орнына қойыңыз
ыдыс жуғыш машинаны
орнату
(Құрылғы: мм)
2 : ø 2
Са
ңы
ла
уд
ы ң
Саңылау
дың
те
ре
ңд
ігі
1
0
тереңдігі
10
8 : ø 2
Са
ңы
ла
уд
ы ң
Саңылау
дың
те
ре
ңд
ігі
1
0
тереңдігі
10
Үстіңгі ілгек Үстіңгі ілгек
St4 раковинаға St4 раковинаға
арналған бұранда
арналған бұранда
Астыңғы ілгек Астыңғы ілгек
4 X 18 бұранда 4 X 18 бұранда
Панельге арналған ілгек Панельге арналған ілгек
Қақпақ Қақпақ
Панельге арналған Панельге арналған
тетік тетік
Панель Панель
Ыдыс жуғыш машинаның Ыдыс жуғыш машинаның
сыртқы есігі
сыртқы есігі
