Ввод в эксплуатацию
После включения преобразователь частоты готов к эксплуатации через несколько секунд. Это
значит, что настройки (параметры) преобразователя частоты отвечают требованиям
оборудования, в составе которого он работает.
Параметризация преобразователя должна производиться только квалифицированными
специалистами. Если параметры заданы правильно, можно включить подключенный к
преобразователю двигатель.
ОПАСНО Опасно для жизни!
Преобразователь частоты не оборудован силовым выключателем, поэтому он всегда находится под
напряжением, когда подключен к источнику питания. Даже если двигатель не работает, части
преобразователя могут находиться под напряжением.
Pos : 91 /Anl eitungen/ 4. Inbetriebnahme [ BU 0500]/ 4. 1 Werksei nst ellungen @ 0\ mod_1327569750609_3166. doc x @ 7210 @ 2 @ 1
4.1
Заводские настройки
Все преобразователи частоты, поставляемые компанией Getriebebau NORD,
запрограммированы для работы с четырехполюсными двигателями IE1 (с таким же, как у
преобразователя, напряжением и мощностью). Для использования преобразователя с
двигателями с другой мощностью или с другим количеством полюсов, необходимо изменить
параметры P201...P207 в меню >Motor data< (>Данные двигателя<), указав данные с
паспортной таблички двигателя.
ПРИМЕЧАНИЕ: Параметр P200 позволяет восстановить данные двигателя типа IE1.
После успешного использования данной функции выполняется сброс
данного параметра — параметру присваивается значение 0 = без
изменений! Данные двигателя типа IE1 автоматически загружаются в
параметры P201...P209, после чего можно сравнить их с данными,
указанными на паспортной табличке двигателя.
3~ Mot
IEC 56
IM B3
cos 0,74 cosj 0,74
IP55 Rot. KL 16 Th.Cl.F
EN60034
60 Hz 460 V Y
5,2 A
2,5 kW
1765 /min 1440 /min
P206
P201
P204
P203 P202
P200
9,0 / 5,2 A
50 Hz
2,2 kW
P207
P200
Список двигателей:
0 = без изменений 8 = 0.37kW 400V
1 = двигатель отсутствует 9 = 0.50PS 460V
2 = 0.25kW 230V 10 = 0.55kW 230V
3 = 0.33PS 230V 11 = 0.75PS 230V
4 = 0.25kW 400V 12 = 0.55kW 400V
5 = 0.33PS 460V 13 = 0.75PS 460V
6 = 0.37kW 230V 14 = 0.75kW 230V
7 = 0.50PS 230V ....
230 / 400 V D/Y

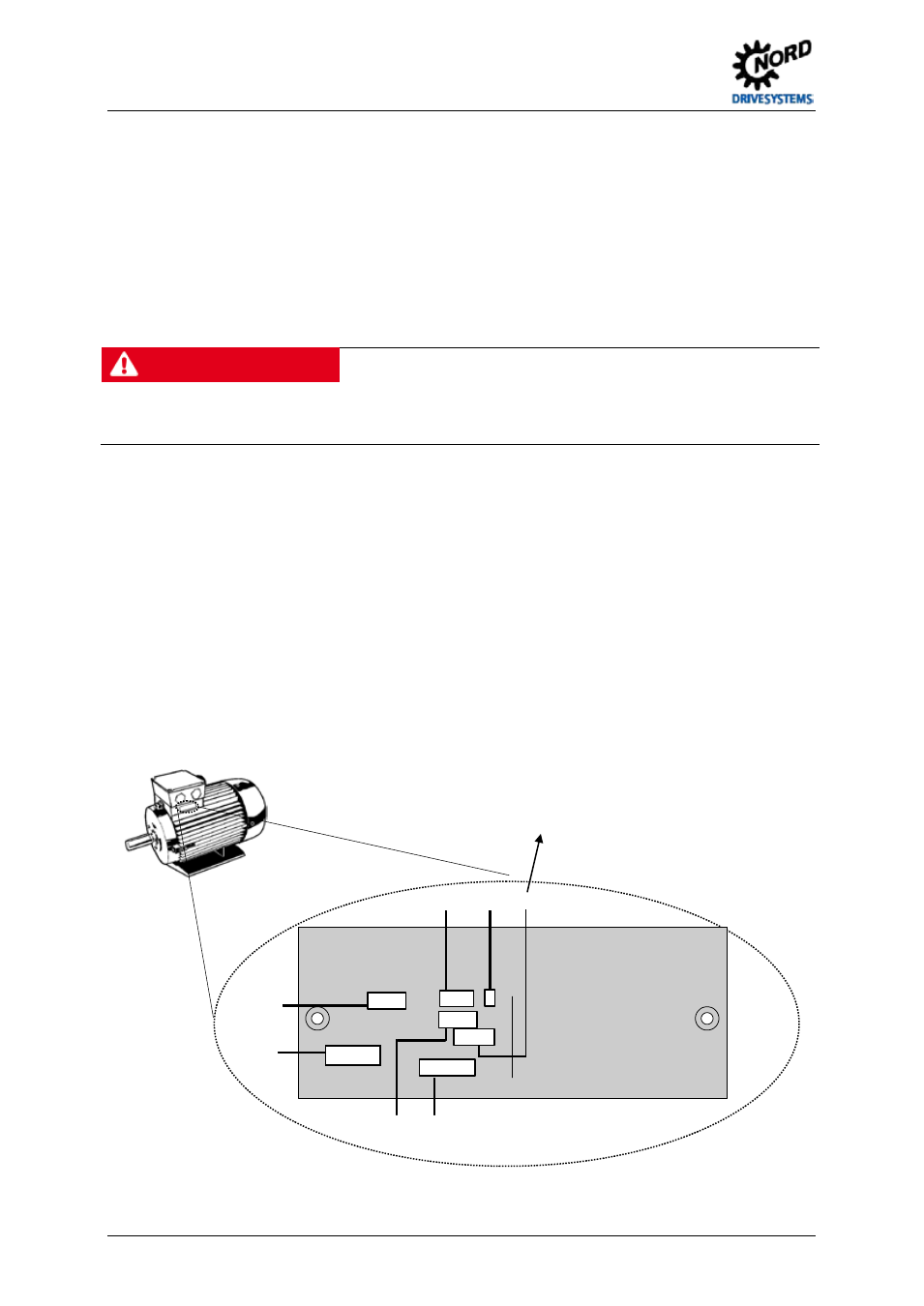

Рис. 3: Паспортная табличка двигателя
