Конфигурирование аналогового сигнала

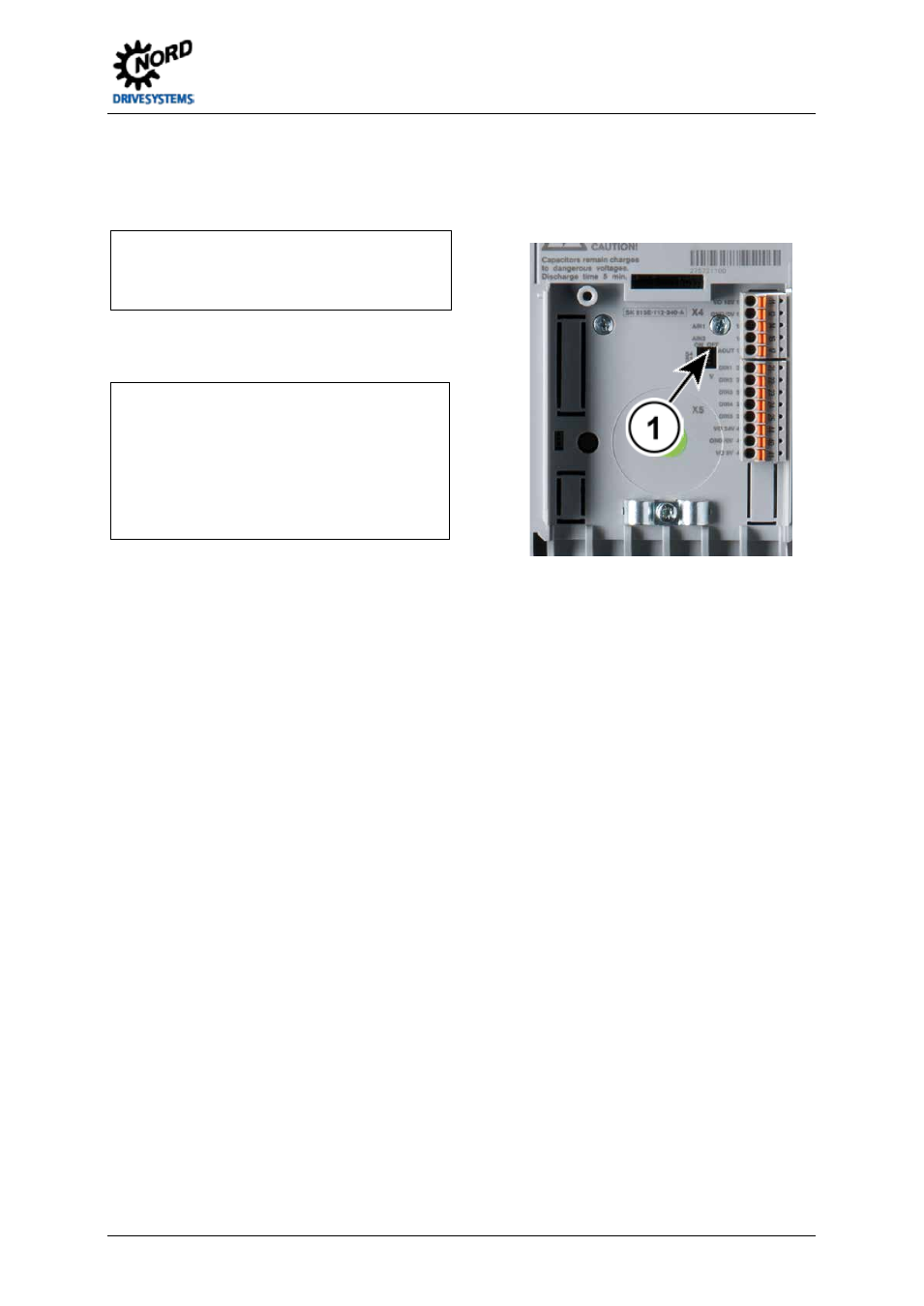

ТР 1 … 4:
1 = DIP-
переключатель: слева = I / справа = V
AIN2:
I
= ток 0/4 … 20 мА
В
= Напряжение
AIN1:
I
= ток 0/4 … 20 мА
В
= Напряжение
типоразмер 5 и больше:
1 = DIP-
переключатель: слева = ON / справа = OFF
S4:
AIN2:
ON
= ± 10
В
OFF
= 0 … 10
В
S3:
AIN1:
ON
= ± 10
В
OFF
= 0 … 10
В
S2:
AIN2:
I
= ON =
ток 0/4 … 20 мА
В
= OFF =
напряжение
S1:
AIN1:
I
= ON =
ток 0/4 … 20 мА
В
= OFF =
напряжение
Примечание
Если S2 = ON (AIN2 = токовый вход), должно быть S4 = OFF.
Если S1 = ON (AIN1 = токовый вход), должно быть S3 = OFF.
