SK 500E –

кра́ткое описа́ние по Частотный преобразователь

14

BU 0540 RU-1013

Pos : 47 /Anl eitungen/ Elektroni k/FU und Start er/ 2. M ont age und Ins tall ati on/ 2. 10 Elektrischer Ansc hl uss [ BU 0500] @ 0\ mod_1325863603644_3166. doc x @ 6069 @ 2 @ 1

2.2

Электрическое подключение

ПРЕДУПРЕЖДЕНИЕ

ЭТИ УСТРОЙСТВА ДОЛЖНЫ БЫТЬ ЗАЗЕМЛЕНЫ.

Для обеспечения безопасной работы устройств требуется, чтобы их установка и ввод в эксплуатацию

проводились квалифицированными специалистами в соответствии с инструкциями, приведенными в

данном руководстве.
В частности, необходимо соблюдать общие и региональные нормы по установке и технике безопасности

при работе с высоковольтными системами (к примеру, VDE), а также правила, относящиеся к

надлежащему использованию инструментов и средств персональной защиты.
На контактах подключения источника питания и двигателя может сохраняться опасное напряжение, даже

если преобразователь частоты выключен. При работе с этими контактами всегда использовать отвертки с

изоляцией.
Перед выполнением работ по подключению или настройке убедиться, что в источнике входного

напряжения отсутствует напряжение.
Убедиться, что преобразователь и двигатель подходят для работы с источником питания.

Информация

Позистор

Кабель позистора, как и другие сигнальные провода, необходимо проложить, изолировав от кабелей

двигателя.

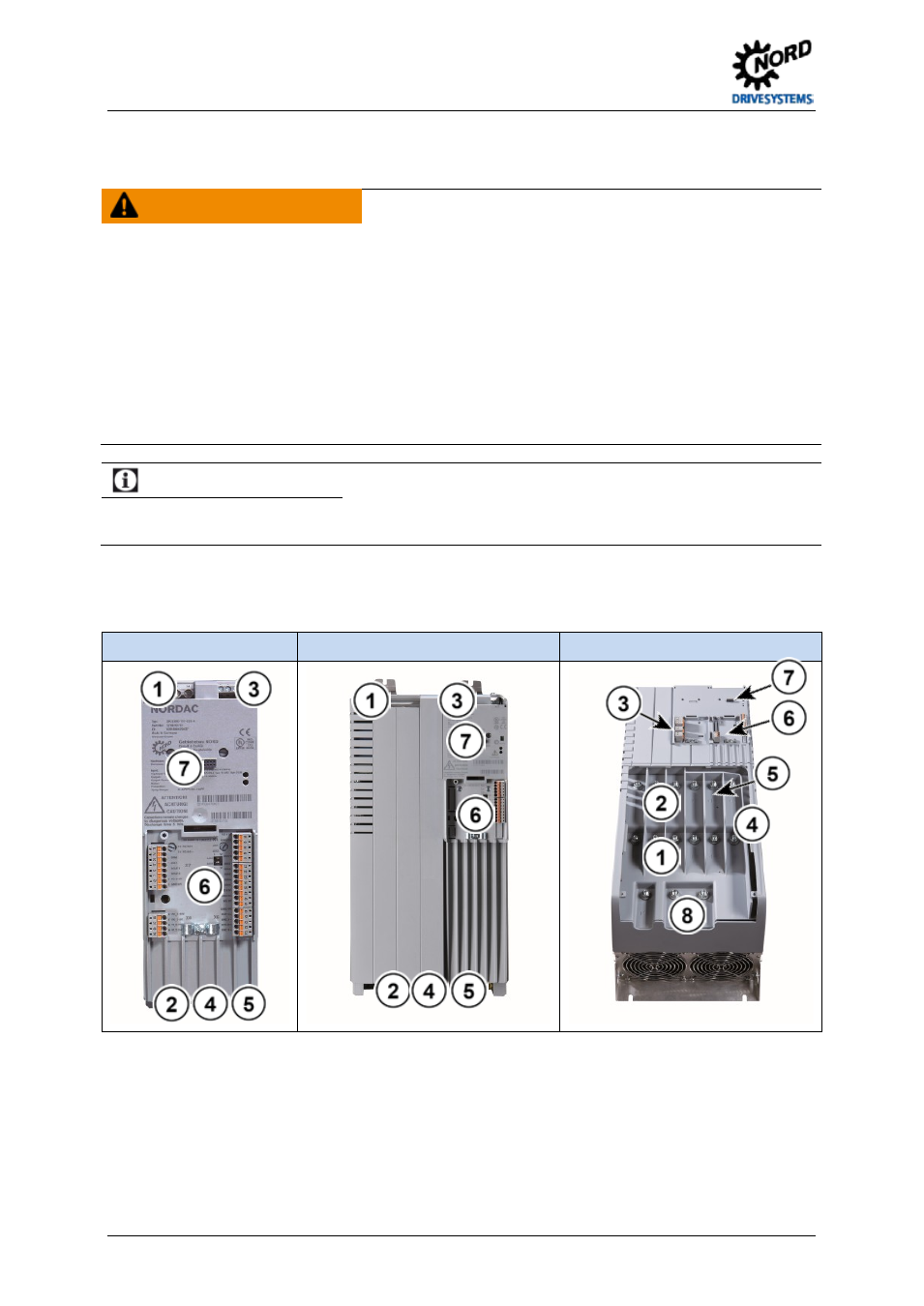

Контакты подключения источника питания и управляющей цепи в устройствах разных

типоразмеров расположены по-разному. Некоторые контакты отсутствуют в устройствах

определенных конфигураций.

Типоразмер 1 - 4

Типоразмер 5 - 7

Типоразмер выше 8

1 =

Источник питания

L1, L2/N, L3, PE

X1

2 =

Подключение двигателя

U, V, W, PE

X2

3 =

Многофункциональное реле

1 - 4

X3

4 =

Тормозной резистор

+B, -B

X2

5 =

промежуточная

цепь

постоянного тока

-DC

X2

типоразмер 8 и больше + DC, - DC

6 =

Клеммы цепи управления

ввод/вывод, GND, 24 В

вых, IG, DIP для AIN

à

X4, X5, X6, X7, X14

7 =

Технологический модуль

8 =

Дроссель промежуточной цепи -DC, CP, PE

типоразмер выше 8
