Страница 18
SK 500E –
кра́ткое описа́ние по Частотный преобразователь
18
BU 0540 RU-1013

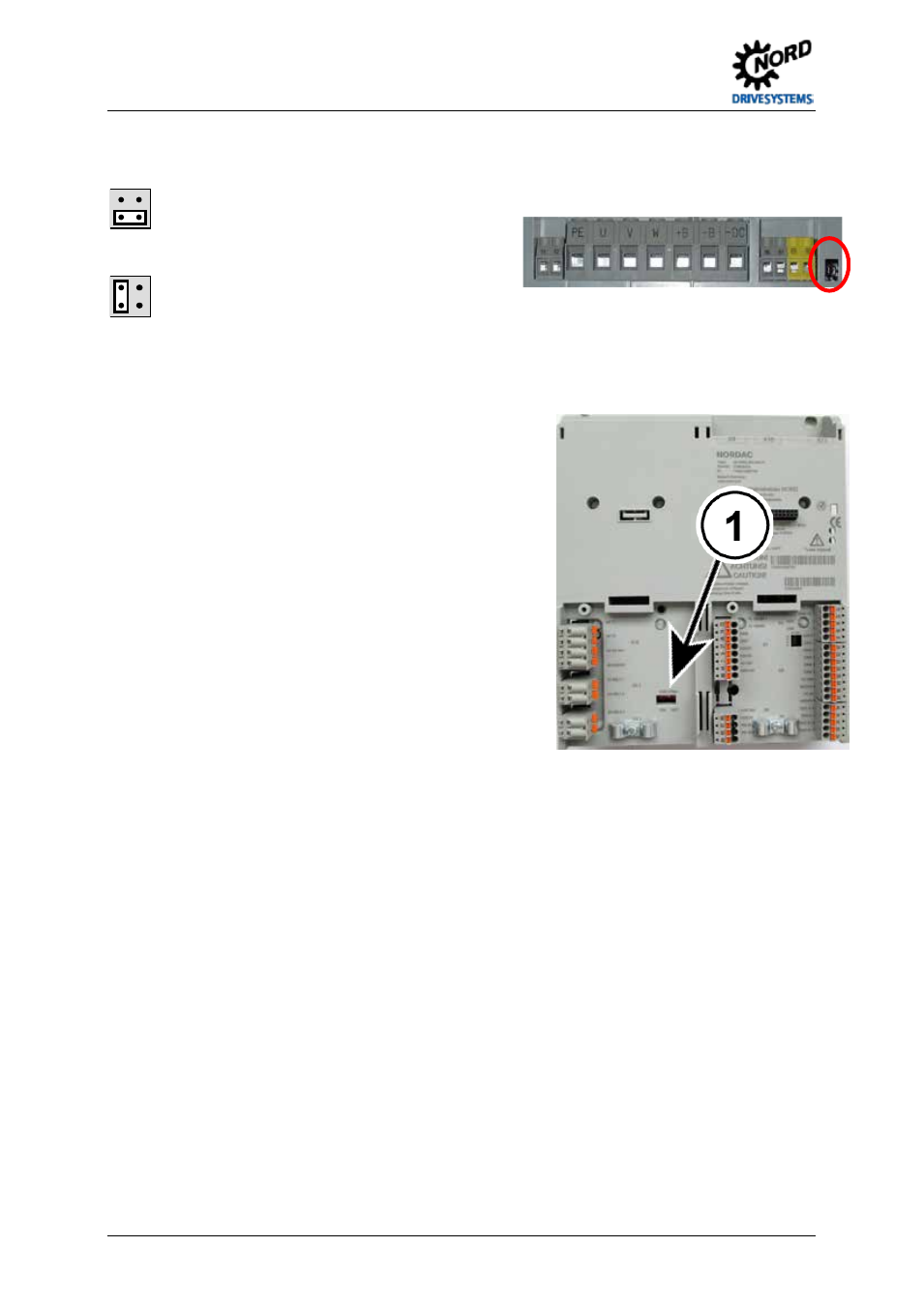

Типоразмер 5 - 7
=
Подключение по схеме IT = положение 1
(уменьшение тока утечки)
= стандартное положение = положение 2
Регулировка преобразователей с типоразмером 8 и более
Регулировка для подключения по схеме IT производится
посредством DIP-переключателя EMC – Filter (1). В новых
устройствах этот переключатель находится в положении
ON.
Для эксплуатации устройства в сетях IT необходимо
перевести переключатель в положение OFF. В этой
конфигурации уменьшение тока утечки производится за
счет ухудшения электромагнитной совместимости.
Pos : 51 /Anl eitungen/ Elektroni k/FU und Start er/ 2. M ont age und Ins tall ati on/ 2. 10. 4 Elektrischer Ansc hluss Leis tungst eil [ BU 0500] @ 0\ mod_1325863684752_3166. doc x @ 6092 @ 3 @ 1
2.2.3
Электрическое подключение блока питания
Прежде чем подключить устройство, выполнить следующее:
1.
Убедиться, что напряжение источника питания соответствует характеристикам
оборудования.
2.
Убедиться, что между источником напряжения и преобразователем частоты установлены
устройства защитного отключения установленного номинала.
3.
Подключить сетевое напряжение к контактам L1-L2/N-L3-PE (в зависимости от устройства).
4.
Использовать для подсоединения двигателя четырехжильный кабель. Этот кабель
подключить к контактам PE-U-V-W двигателя.
5.
Если для подсоединения двигателя используется экранированный кабель (рекомендуется),
экран проложить по хорошо проводящей монтажной панели распределительного шкафа, а
также по возможности по поверхности металлического экранирующего уголка из
электромагнитного набора.
6.
Для устройства типоразмера 8 и выше использовать прилагаемые гильзовые наконечники.
После обжатия изолировать их с помощью усадочного шланга.
Нижняя часть устройства
