Сборка и установка
Модельный ряд преобразователей частоты SK 5xxE включает устройства разных мощностей и
типоразмеров. Установить преобразователь в монтажном положении, предусмотренном его
конструкцией.
Для защиты от перегрева обеспечить достаточную вентиляцию. Для этого необходимо
обеспечить минимальное расстояние между верхней частью (основанием) преобразователя и
соседними предметами, которые могут препятствовать движению воздуха (сверху > 100 мм, снизу
> 100 мм)
Расстояние до соседних предметов: Можно установить несколько преобразователей,
расположив их рядом друг с другом. Если тормозные резисторы установлены снизу
(невозможно в устройствах -CP) и если снабжены температурными датчиками, необходимо
предусмотреть больше места по ширине.
Монтажное положение: Основное монтажное положение — вертикальное. Убедиться, что
охлаждающие ребра, расположенные сзади устройства, закрыты плоской поверхностью, так как
в этом случае обеспечивается оптимальная конвекция воздуха.
Необходимо предусмотреть отвод теплого воздуха над устройством!

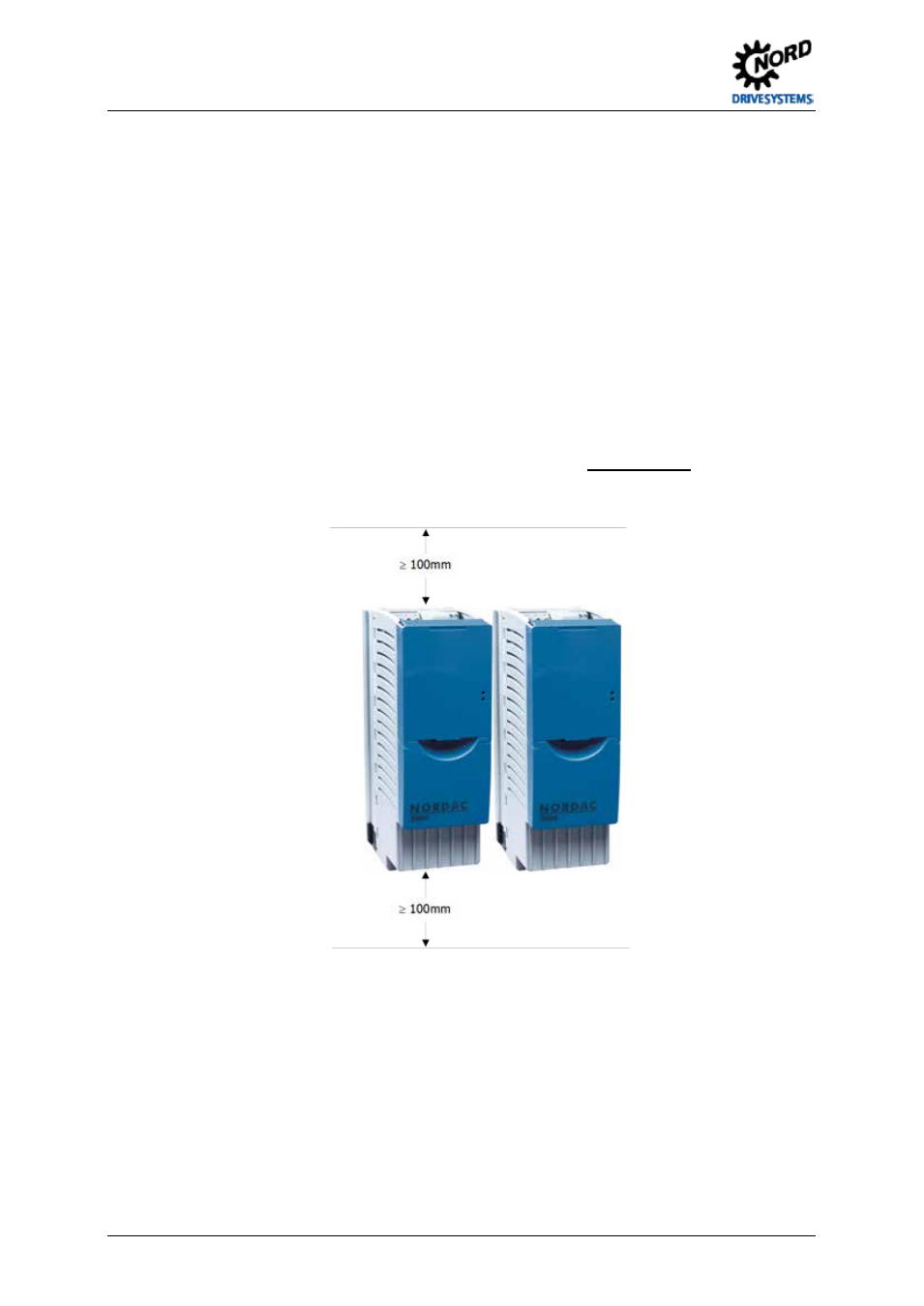

Рис. 1: Монтажные расстояния SK 5xxE
Если несколько преобразователей установлены один над другим, убедиться, что поступающий
охлаждающий воздух имеет температуру ниже максимально допустимой величины. (См. также
раздел 7). Если поступает слишком горячий охлаждающий воздух, между преобразователями
необходимо предусмотреть некоторое «заграждение» (например, кабельный канал), который
бы разделял прямой поток нагревающегося воздуха.
Теплопотеря: Необходимо предусмотреть достаточную вентиляцию для преобразователей,
установленных внутри распределительного шкафа. Во время эксплуатации величина
теплопотери составляет около 5 % для номинальной мощности преобразователя (в
зависимости от размера устройства и его конфигурации).
