3
Отображение данных и обслуживание
BU 0540 RU-1013 35
Информация USS и Modbus RTU
Для использования протоколов USS и Modbus RTU не требуются дополнительные модули.
Протокол USS поддерживается всеми устройствами серии SK 5xxE. Для подключения используется
клемма X11 или клемма X7:73/74 (если имеется).
Протокол Modbus RTU поддерживается только в моделях SK 54xE и выше. Т.е. этот протокол
обеспечивает такие же интерфейсы, что и USS
Подробное описание обоих протоколов содержится в руководстве BU 0050.
Другие вспомогательные модули
Модуль Интерфейс: Технические характеристики Номер по
каталогу
Документ
SK EBGR-1
Электронный
тормозной
выпрямитель
Дополнительный модуль для
управления электромеханическим
тормозом, IP20, установка на
монтажную шину
19140990 TI 19140990
SK EBIOE-2
Модуль
расширения
Дополнительные вводы и выводы:
4
цифровых входа, 2 аналоговых входа,
2
цифровых выхода, 1 аналоговый
выход, IP20, установка на монтажную
шину, в моделях SK 54xE и выше
275900210 TI 275900210
Табл. 9: Обзор технологических модулей, дополнительные модули
Pos : 88 /Anl eitungen/ 3. /4. Anz eige und Bedienung [ BU 0500 / BU 0200] /SK 5xxE/ 3. 2 Übersic ht der Technologieboxen - 2- Mont age @ 1\ mod_1340712929975_3166.doc x @ 28353 @ 5 @ 1

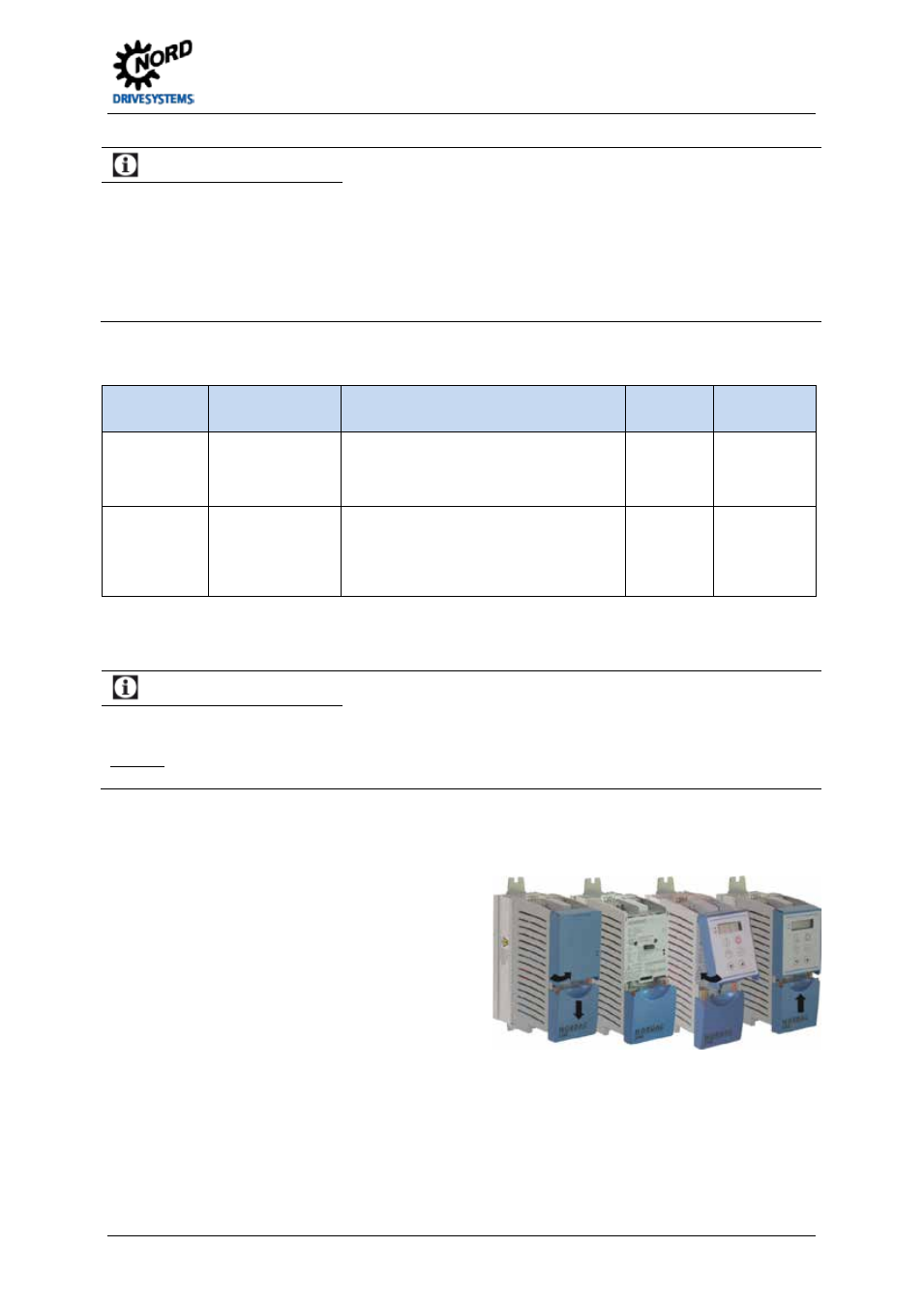

Монтаж
Информация Монтаж технологических модулей SK TU3-…
Прежде чем устанавливать или снимать модули, отключить их от источника питания. Разъем
использовать только для подключения модуля, для которого разъем предназначен.
Нельзя подключить технологические модули
дистанционно, технологические модули устанавливаются
непосредственно на преобразователь частоты.
Монтаж технологических модулей необходимо производить следующим образом:
1.
Отключить электропитание от сети,
выждать положенное время.
2.
Немного сдвинуть вниз или снять крышку,
закрывающую управляющие клеммы.
3.
Снять заглушку, открыв замок в ее
нижней части и выкрутив заглушку вверх.
4.
Зацепить технологический модуль у верхнего края и слегка надавить не него, чтобы он
защелкнулся. Убедиться, что модуль имеет контакт с колодкой штекерных разъемов, при
необходимости закрепить его с помощью подходящего болта.
5.
Установить крышку, закрывающую управляющие клеммы.
