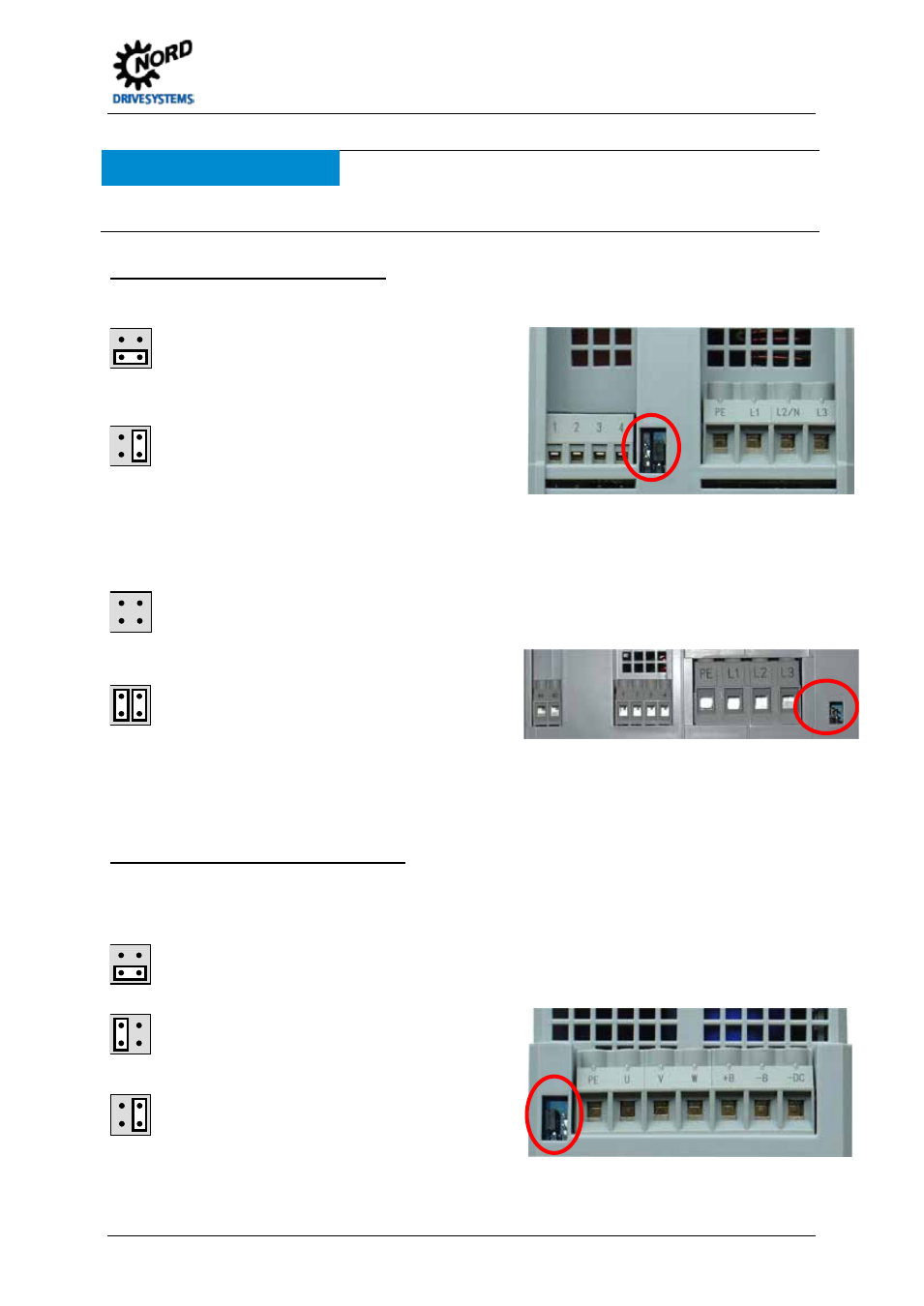

Регулировка преобразователей с типоразмерами 1 – 7
ВНИМАНИЕ
Положение перемычек
После завершения регулировки не разрешается менять положение перемычек, так как это может
привести к повреждению преобразователя частоты.
Перемычка A – вход питающей сети
Типоразмер 1 – 4
=
Подключение по схеме IT = положение 1
(уменьшение тока утечки)
= стандартное положение = положение 3
Типоразмер 5 – 7
=
Подключение по схеме IT = положение 0
(уменьшение тока утечки)
= стандартное положение = положение 4
Перемычка B – подключение двигателя
Типоразмер 1 – 4
=
Подключение по схеме IT = положение 1
= стандартное положение = положение 2
= уменьшение тока утечки = положение 3
(Заданная в (P504) частота импульсов оказывает
незначительное влияние на ток утечки)
Верхняя часть устройства
Верхняя часть устройства
Нижняя часть устройства
