Сборка и установка
BU 0540 RU-1013 15

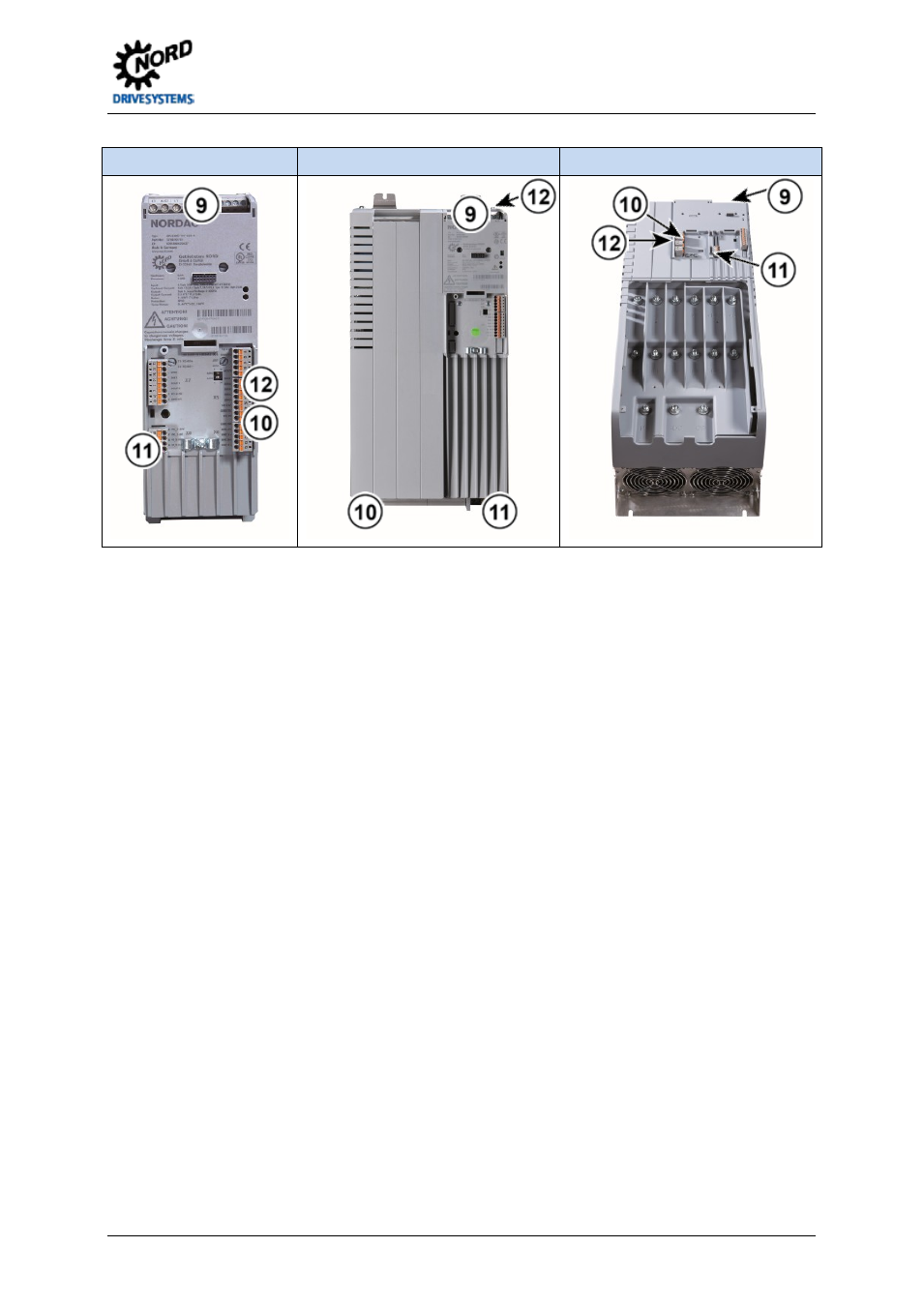

Типоразмер 1 - 4 Типоразмер 5 - 7 Типоразмер выше 8
9 =
Передача данных
CAN/CANopen; RS232/RS485 à X9/X10; X11
10 = Позистор T1/2 или TF+/-
X13
до типоразмера 4 (за исключением
SK
54xE): к DIN 5
11 =
Безопасная
блокировка импульса
86, 87, 88, 89 X8
12 =
Управляющее
напряжение VI 24 В
40, 44 X12
за исключением SK 5x0E и SK 511E
Pos : 48 /Anl eitungen/ Elektroni k/FU und Start er/ 2. M ont age und Ins tall ati on/ 2. 10. 1 Ver draht ungsrichtlini en [Allg.] @ 0\ mod_1325863475147_3166. doc x @ 6046 @ 3 @ 1
2.2.1
Указания по электромонтажу
Устройства предназначены для эксплуатации в промышленной среде, в которой сильные
электромагнитные помехи могут влиять на его работу. Как правило, правильная прокладка
кабеля позволяет обеспечить надлежащую и безопасную работу устройства. Для соблюдения
ограничений, установленных директивами по ЭМС, необходимо выполнить следующее.
1.
Убедиться, что все устройства, установленные в электрическом шкафу и на производстве,
подключены к общей точке заземления и хорошо заземлены. Для подключения
использовать короткий провод с большим сечением Все управляющие устройства
(например, контроллеры) приводного оборудования также должны быть подключены к той
же точке заземления, что и преобразователь частоты. Для подключения использовать
короткий провод с большим сечением. Лучше всего использовать плоские провода
(например, металлические скобы), так как они обладают меньшим полным сопротивлением
при высокой частоте тока.
2.
Проводник защитного заземления двигателя, управляемого устройством, по возможности
подсоединить прямо к разъему заземления регулятора. Главная заземляющая шина и
защитные проводники, подключенные к этой шине, как правило, обеспечивают безопасную и
безотказную работу устройств.
3.
Для подключения управляющей цепи по возможности использовать экранированный кабель.
Экранирующий слой аккуратно обрезать на концах кабеля. Не применять кабель с жилами,
на которых имеются обширные неэкранированные участки.
Экран кабеля аналоговых задающих устройств заземлить только с одной стороны – на
устройстве.
4.
Кабели цепи управления прокладывать как можно дальше от силовых кабелей, в отдельных
кабельных каналах. В местах пересечения по возможности прокладывать провода под углом
90°.
