5. Инструкции по Сборке Зачистных Шнеков 10" (254 мм)
PNEG-1020RU Зачистные Шнеки 6", 8" и 10"
31
Установите Вал Опорного Колеса
1. Вставьте вал колеса в трубу винта шнека. Закрепите вал колеса к трубе винта шнека при
помощи болта 7/16" x 2-1/4" (11 х 57 мм) и стопорной гайки. Затяните гаечным ключом.
2. Установите последнюю секцию защитного экрана на подвесной опорный подшипник и
закрепите при помощи двух (2) болтов 3/8" x 3" (9.5 х 76 мм) плоских шайб и стопорных гаек.

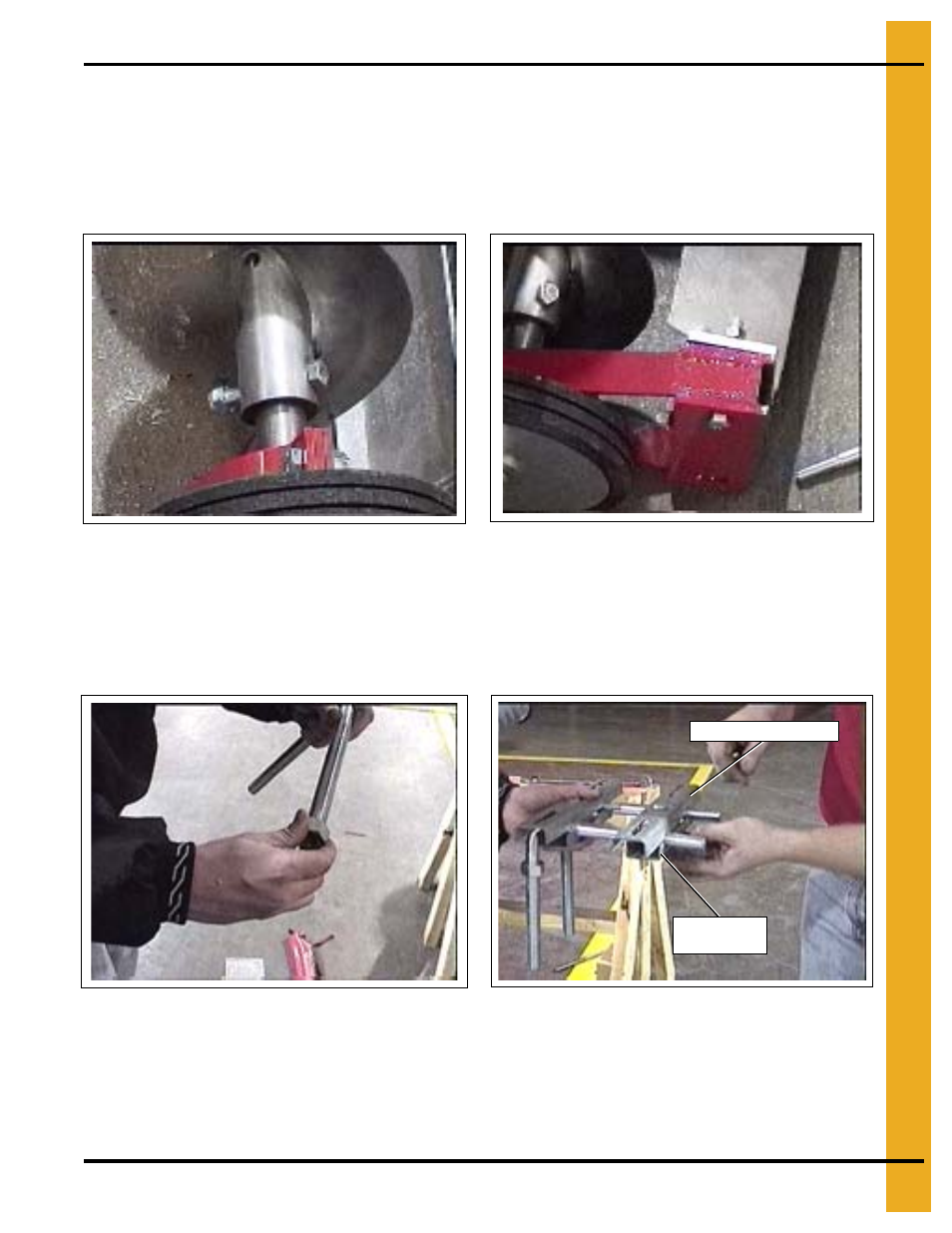

Рисунок 5T
Рисунок 5S
Установите Крепёжные Стержни
1. Наденьте по одной гайке 3/4" (19 мм) на каждый крепёжный стержень.
2. Закрепите верхние и нижние фиксаторы монтажной рамы на крепёжные стержни при помощи
двух (2) болтов с квадр. подголовком 3/8" x 2-1/2" (9.5 х 63.5 мм), стопорных шайб и гаек.
Рисунок 5U
Рисунок 5V
Верхний фиксатор
Нижний
фиксатор
