5. Инструкции по Сборке Зачистных Шнеков 10" (254 мм)
PNEG-1020RU Зачистные Шнеки 6", 8" и 10" 27
Выровняйте Монтажную Раму и Затяните Зажимные Муфты
(продолжение)
2.

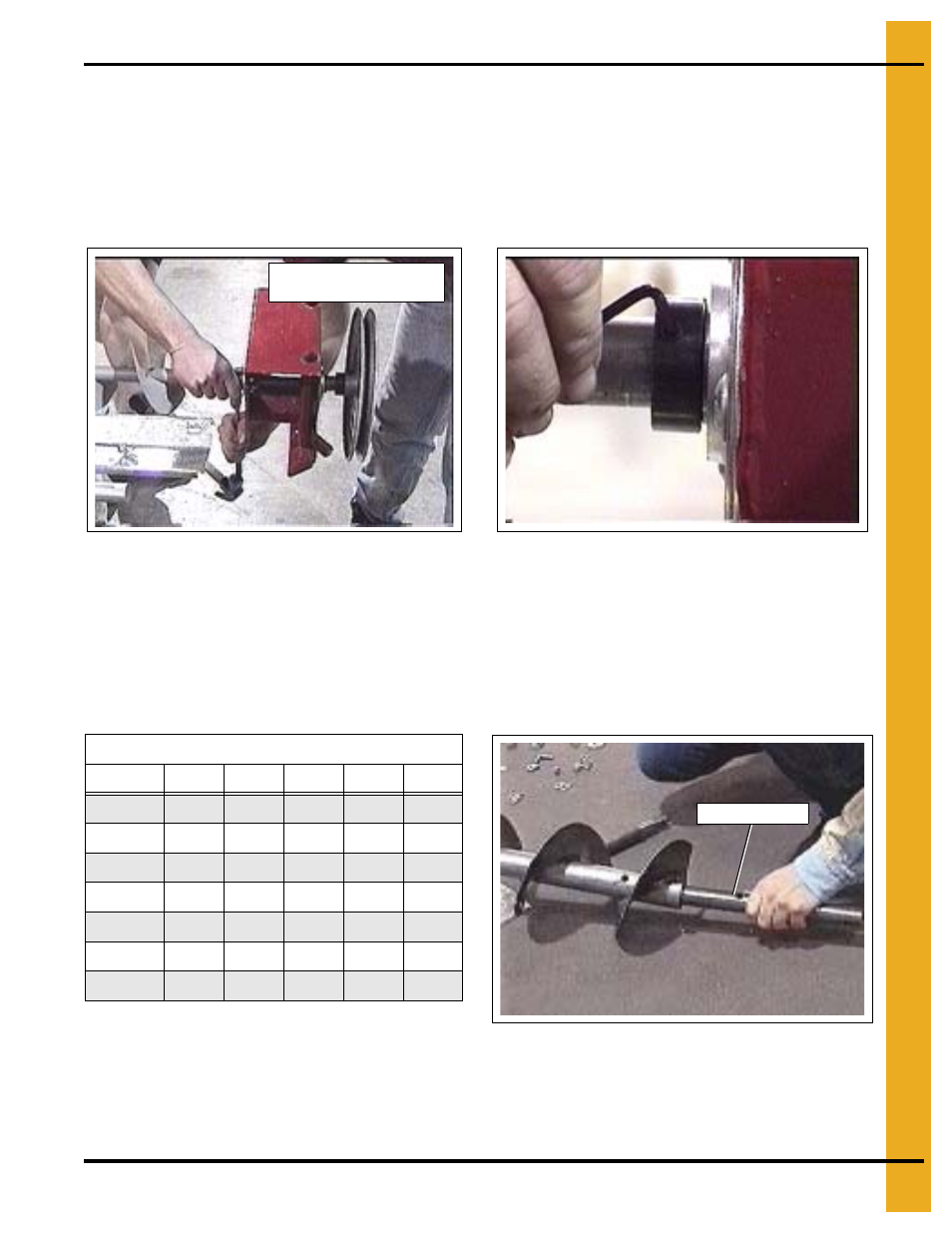

Рисунок 5K Рисунок 5J
Установите Винт Шнека
1. Вставьте соединительный вал в трубу винта шнека с другой стороны монтажной рамы
(где труба без навивки короче). Закрепите её болтами, шайбами и гайками.
Примечание: Смотрите Таблицу ниже для определения количества секций шнека и
защитного экрана в зависимости от длины зачистного шнека.
Рисунок 5L
Затяниту муфту к шнеку
по часовой стрелке
Комбинации секций Шнека/Экрана для 10''
Ø силоса 3' 9" 5' 3" 6' 9" 8' 3" 9' 9"
24' (7.3 м) 2
27' (8.2 м) 1 1
30' (9.1 м) 2
33' (10 м) 1 1
36' (11 м) 2
39' (11.8 м) 1 1
42' (12.8 м) 2
Соединит. вал
Как только вы правильно выровняли монтажную раму, затяните зажимные муфты. Для
затягивания используйте молоток и направляющую. Зажимную муфту со стороны шнека
надо затягивать по часовой стрелке, а зажимную муфту со стороны шкива - против часовой
стрелки (смотрите Рисунок 5J ). Далее затяните до упора при помощи ключа-шестигранника
1/8" (3.2 мм). (См. Рисунок 5K .)
3' 9'' = 1143 мм
5' 3'' = 1600 мм
6' 9'' = 2057 мм
8' 3'' = 2515 мм
9' 9'' = 2972 мм
