4. Инструкции по Сборке Зачистных Шнеков 6" (152 мм) и 8" (203 мм)
20 PNEG-1020RU Зачистные Шнеки 6", 8" и 10"
Установите Опорные Хомуты
1. Установите бронзовую муфту на вал шнека на противоположном конце от монтажной
рамы. Промежуточная муфта уже установлена на более длинных моделях.
2. Установите опорные хомуты над обеими бронзовыми муфтами, используя один болт 8 мм,
стопорную шайбу и гайку для каждого хомута. Затягивайте болты.

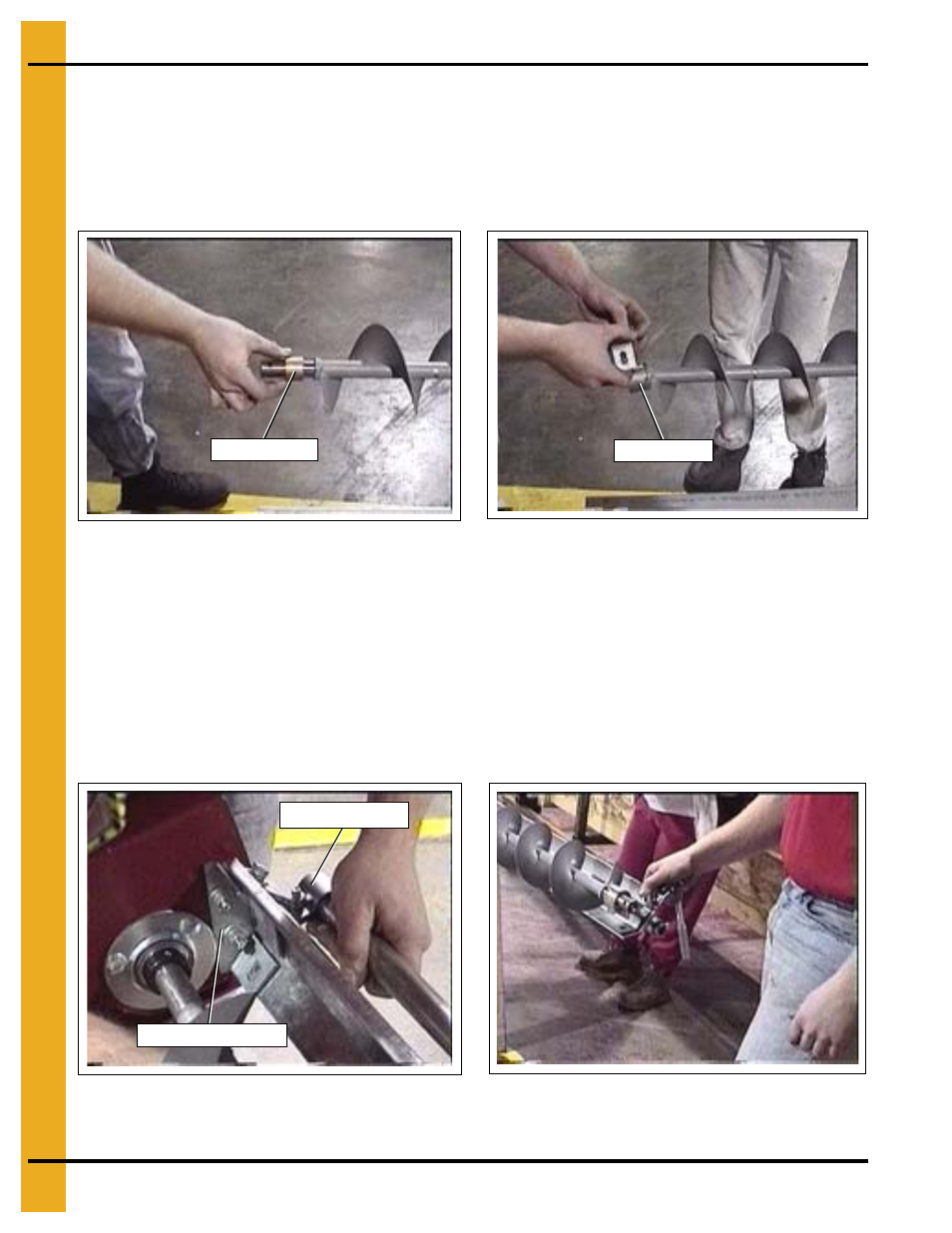

Рисунок 4R Рисунок 4Q
1. Соедините опорный кронштейн экрана и зажимы карданной трубы с экраном при помощи двух
(2) болтов 5/16" x 1" (8 х 25.4 мм), стопорных шайб и гаек, как показано на Рисунке 4S .
2. Соедините опорные хомуты и зажимы карданной трубы с экраном при помощи четырёх (4)
болтов 5/16" x 1" (8 х 25.4 мм), шайб и гаек для каждого соединения, как показано на Рисунке 4T .
Примечание: Устанавливайте болты так, чтобы головка болта находилась с внутренней
стороны экрана, а резьбовой конец был наружу.
Рисунок 4S Рисунок 4T
Бронз. муфта Опорн. хомут
Опорный кронштейн
Зажим кард.трубы
Установите Винт Шнека к Защитному Экрану
