4. Инструкции по Сборке Зачистных Шнеков 6" (152 мм) и 8" (203 мм)
22 PNEG-1020RU Зачистные Шнеки 6", 8" и 10"
Соберите Опорное Колесо (продолжение)

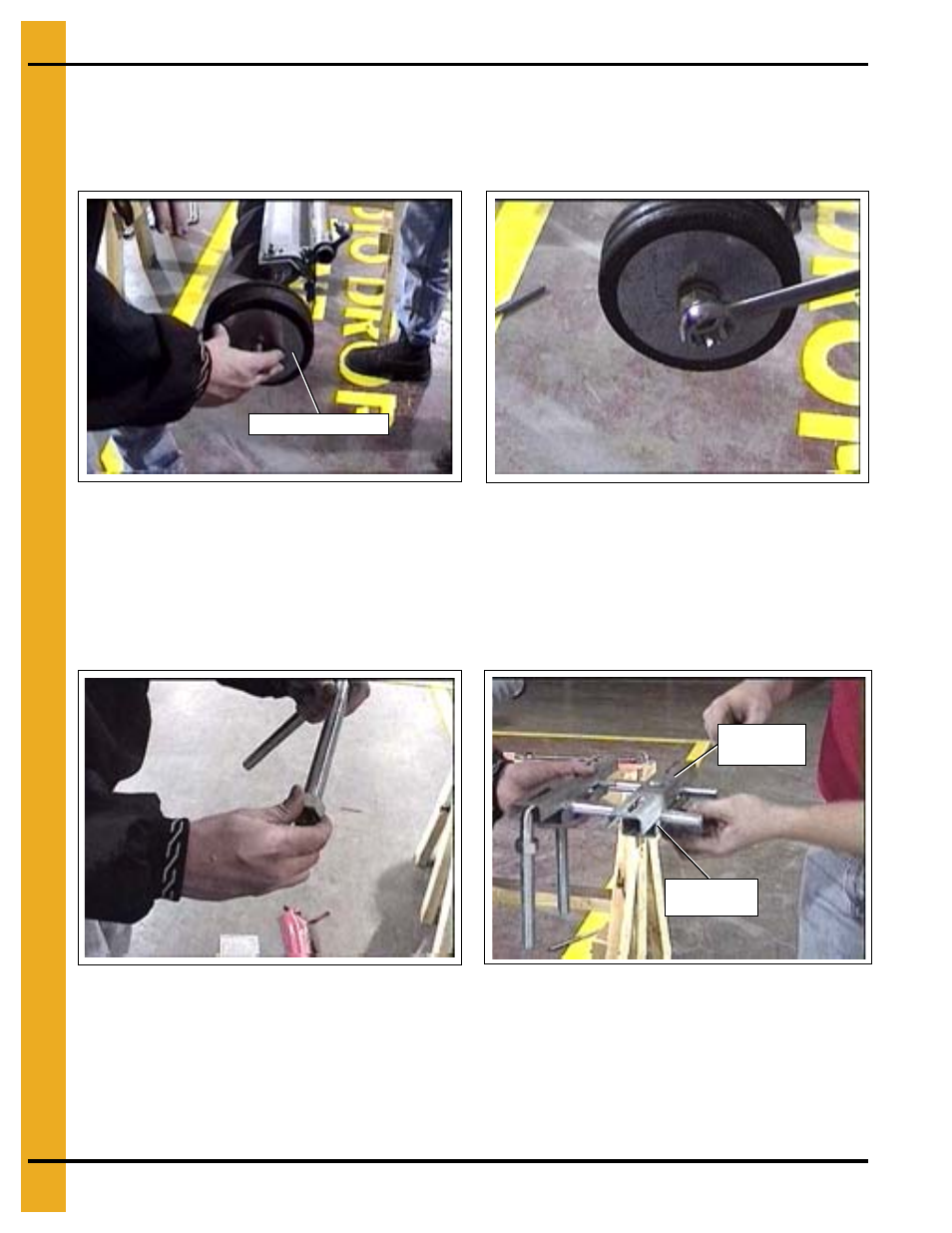

4. По окончании сборки колеса, узел должен выглядеть как на Рисунке 4X .
5. Установите на вал одну (1) стопорную шайбу 3/4" (19 мм) и одну (1) гайку 3/4" (19 мм) и затяните.
Рисунок 4Y Рисунок 4X
1. Наденьте по одной гайке 3/4" (19 мм) на каждый крепёжный стержень.
2. Закрепите верхние и нижние фиксаторы монтажной рамы на крепёжные стержни при помощи
двух (2) болтов с квадратным подголовком 3/8" x 2-1/2" (9.5 х 63.5 мм), стопорных шайб и гаек.
Рисунок 4Z Рисунок 4AA
Колесо в сборе
Нижн.фикс.
монт. рамы
Верх.фикс.
монт. рамы
Установите Крепёжные Стержни
