4. Инструкции по Сборке Зачистных Шнеков 6" (152 мм) и 8" (203 мм)
PNEG-1020RU Зачистные Шнеки 6", 8" и 10" 21
Соберите Опорное Колесо
1. Вставьте вал колеса гладким концом в трубу винтового шнека, закрепите вал при помощи
цилиндрического штифта 5/16" x 2" (8 х 50.8 мм), установив его в отверстие на трубе шнека.
Примечание: Убедитесь, что вы устанавливаетe штифт 5/16" x 2" в отверстие,
расположенное внутри на валу колеса, оставляя одно отверстие свободным.
Используйте молоток, и если надо, направляющую, для отцентровки штифта.
2. Вставьте штифт 5/16" x 1" (8 х 25.4 мм) в свободное отверстие на валу колеса. Забивайте
штифт внутрь до его отцентровки внутри вала.

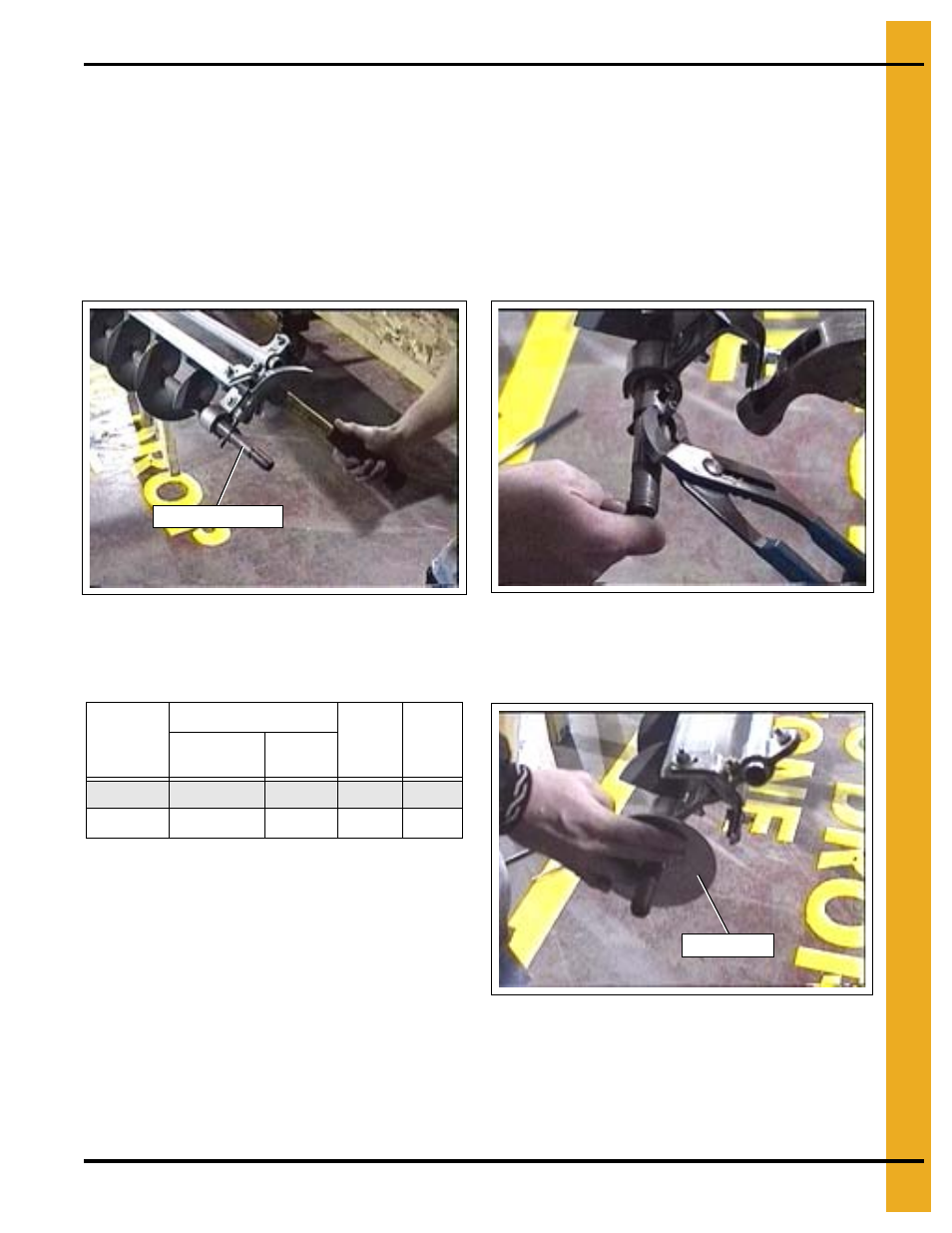

Рисунок 4U Рисунок 4V
3. Установите на вал колеса два (2) стальных диска, за ними пять (5) резиновых дисков, и за
ними еще два (2) стальных диска. Размеры дисков даны в Таблице ниже.
Рисунок 4W
Вал колеса
Шнек 6" (152 мм) Шнек 8''
(203 мм)
К-во
4-1/4" (*)
Винт шнека
5" (**)
Винт шнека
Стальн. диск 4" (102 мм) 5" (127) 5" (127) 4
Резин. диск 5" (127 мм) 6" (152)
6" (152) 5
Стал. диск 4"
* 108 мм наружный диаметр
** 127 мм наружный диаметр
