24 PNEG-1020RU Зачистные Шнеки 6", 8" и 10"
5. Инструкции по Сборке Зачистных Шнеков 10" (254 мм)
Установите Монтажную Раму Двигателя на Ведущем Конце Шнека
1. Соберите фланцевые подшипники с каждой стороны монтажной рамы, используя болты
с квадратным подголовком 5/16" x 3/4" (8 х 19 мм) со стопорными шайбами и гайками.
2. Затяните болты и гайки.

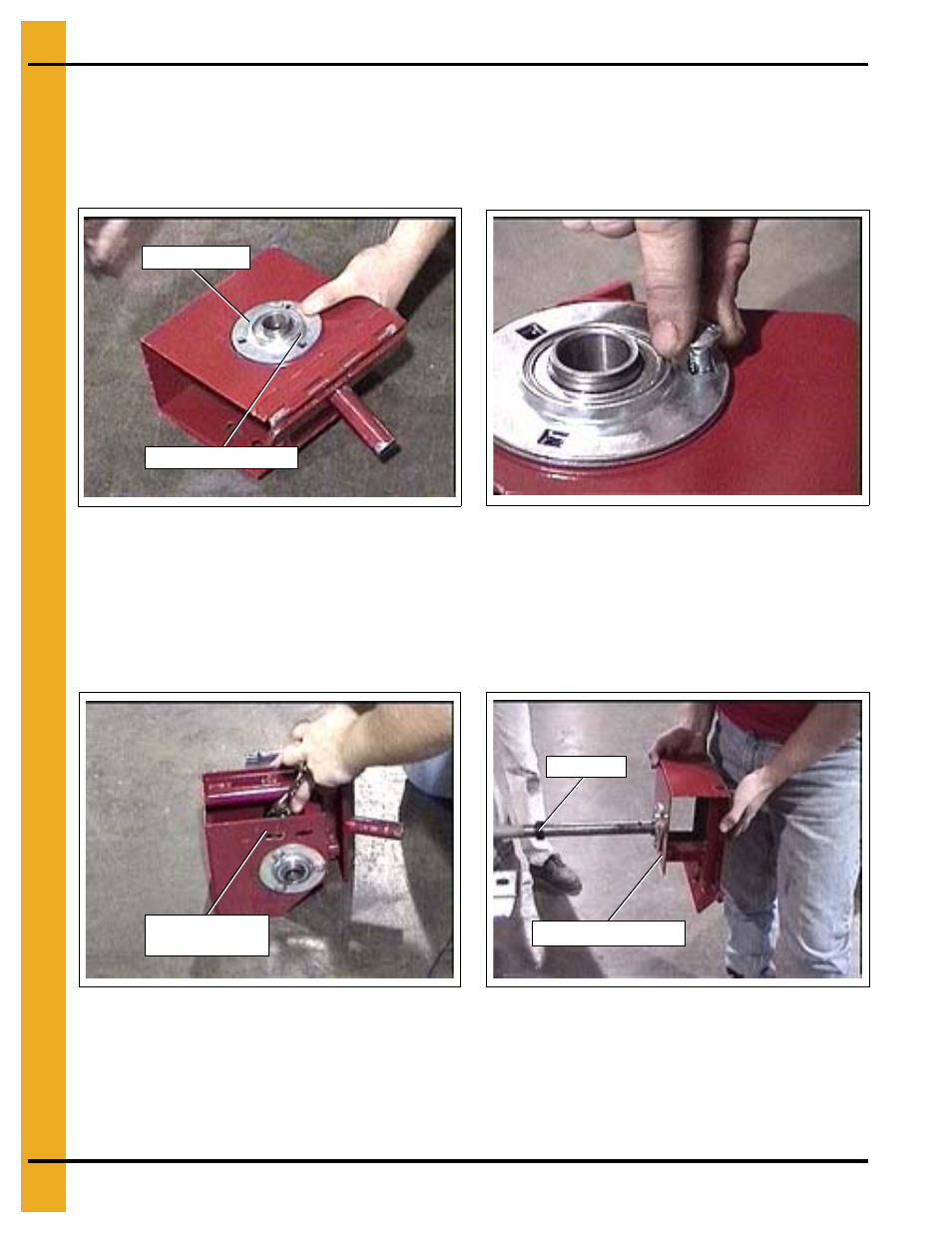

Рисунок 5A Рисунок 5B
3. Установите зажимную муфту на вал. Не затягивайте.
4. Установите монтажную раму на вал со стороны, где вал без спирали длиннее, и
так, чтобы шарнир на монтажной раме был повёрнут наружу.
Примечание: Узел монтажной рамы с подшипниками устанавливается на тот конец
вала, где его участок без навивки длиннее.
Рисунок 5C Рисунок 5D
Фл. подшипник
Монтажная рама
Затяните
гаечным ключом
Заж.муфта
Монтажная рама
