5. Инструкции по Сборке Зачистных Шнеков 10" (254 мм)
PNEG-1020RU Зачистные Шнеки 6", 8" и 10"
29
Установите Защитный Экран

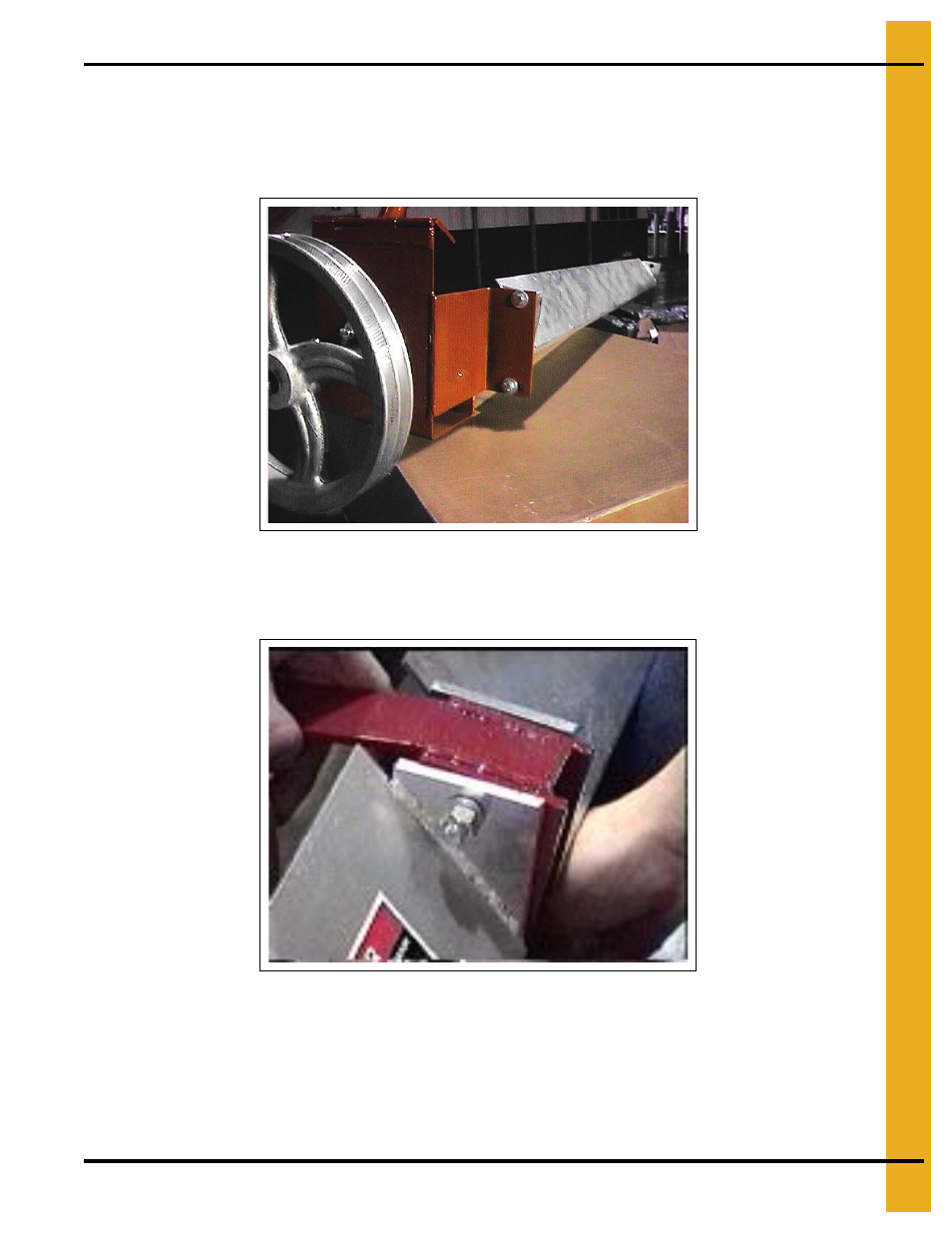

1. Установите самую маленькую секцию защитного экрана на опорный кронштейн на монтажной
раме. Закрепите при помощи двух (2) болтов 3/8" x 3" (9.5 х 76 мм) и стопорных гаек.
Убедитесь, что гайка находится со стороны щелевого отверстия для возможности регулировки.
Рисунок 5O
2. Установите первую и вторую секции защитного экрана на подвесной опорный подшипник
(если применимо). Для крепления используйте два (2) болта 3/8" x 3" (9.5 х 76 мм),
стопорные шайбы и гайки.
Рисунок 5P
