5. Инструкции по Сборке Зачистных Шнеков 10" (254 мм)
30
PNEG-1020RU Зачистные Шнеки 6", 8" и 10"

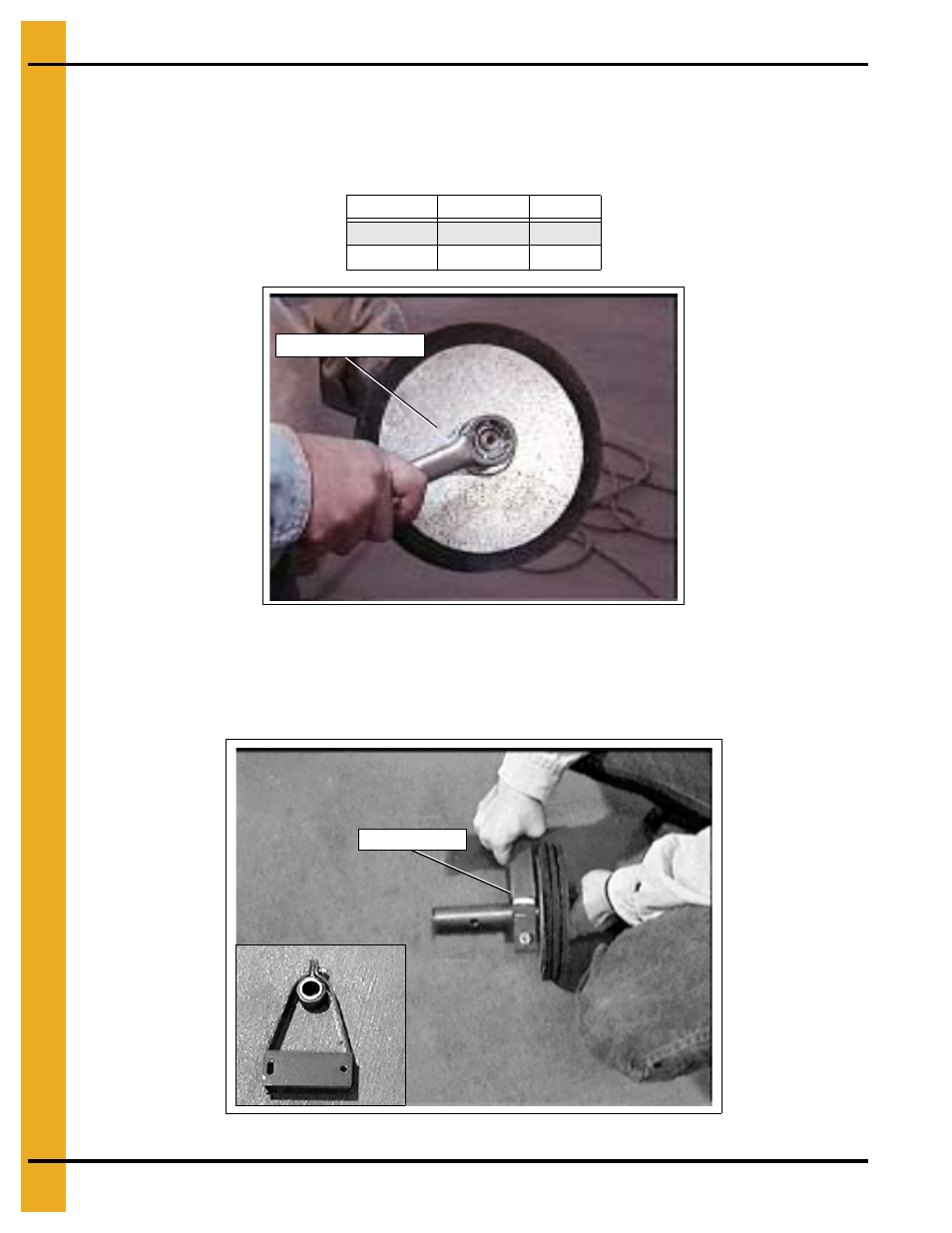

Соберите Опорное Колесо
1. Установите два (2) стальных диска на вал колеса. Затем установите пять (5) резиновых
дисков на вал колеса, а за ними еще два (2) стальных диска. Закрепите собранный узел при
помощи стопорной шайбы 3/4" (19 мм) и левосторонней гайки. Затяните гайку ключом.
Рисунок 5Q
Установите Подвесной Опорный Подшипник
1. Установите подвесной опорный подшипник на вал колеса.
Рисунок 5R
Шнек 10"
К-во
Стальн. диск
6" (152 мм)
4
Резин. диск
7" (178 мм)
5
Вал колеса в сборе
Опорн. подшип.
