4. Инструкции по Сборке Зачистных Шнеков 6" (152 мм) и 8" (203 мм)
18 PNEG-1020RU Зачистные Шнеки 6", 8" и 10"
Установите Опорный Кронштейн Экрана
1. Установите опорный кронштейн экрана на монтажную раму, используя два (2) болта 5/16" x 1" (8 х
25.4 мм), четыре (4) плоские шайбы, две (2) стопорные шайбы и две (2) гайки. Прикрепите опорный
кронштейн с внутренней стороны монтажной рамы (со стороны винта шнека).
Примечание: Не затягивайте болты на опорном кронштейне до конца. Их надо будет
затянуть позже.

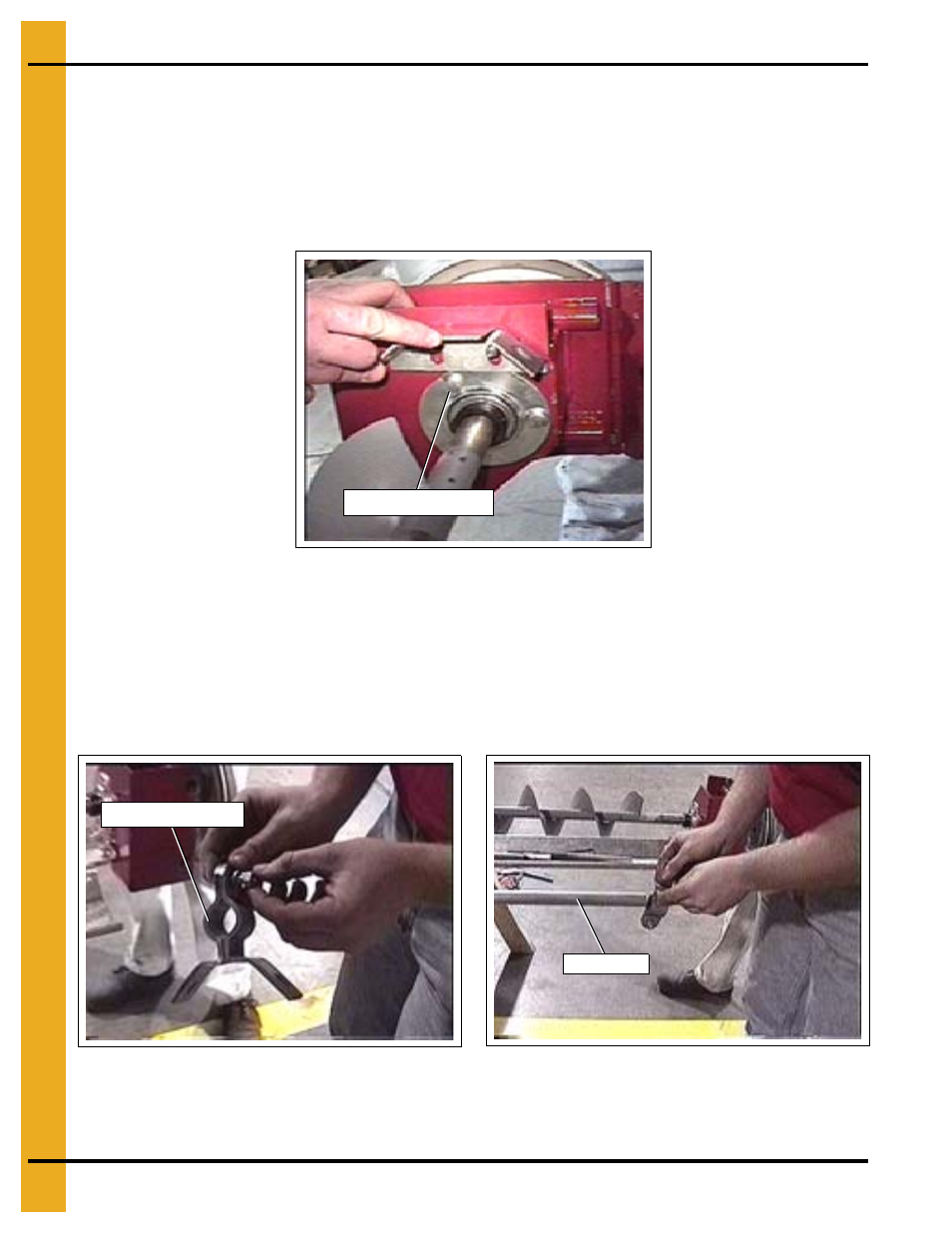

Рисунок 4L
Установите Зажимы Карданной Трубы
1. При помощи четырёх (4) болтов 5/16" x 1" (8 х 25.4 мм), стопорных шайб и гаек, установите
зажимы-полухомуты на карданную трубу. Сначала соедините их вместе и скрепите при
помощи среднего болта. Карданная труба соответствует длине зачистного шнека.
2. Оденьте собранные зажимы на карданную трубу. Не затягивайте болты полностью.
Рисунок 4M Рисунок 4N
Опорный кронштейн
Зажим кард. трубы
Кард. труба
