5. Инструкции по Сборке Зачистных Шнеков 10" (254 мм)
26
PNEG-1020RU Зачистные Шнеки 6", 8" и 10"
Установите Шкив (продолжение)
2. Поверните колесо шкива так, чтобы отверстие для цилиндрического штифта на головке
шкива сравнялось с отверстием на трубе вала.
3.

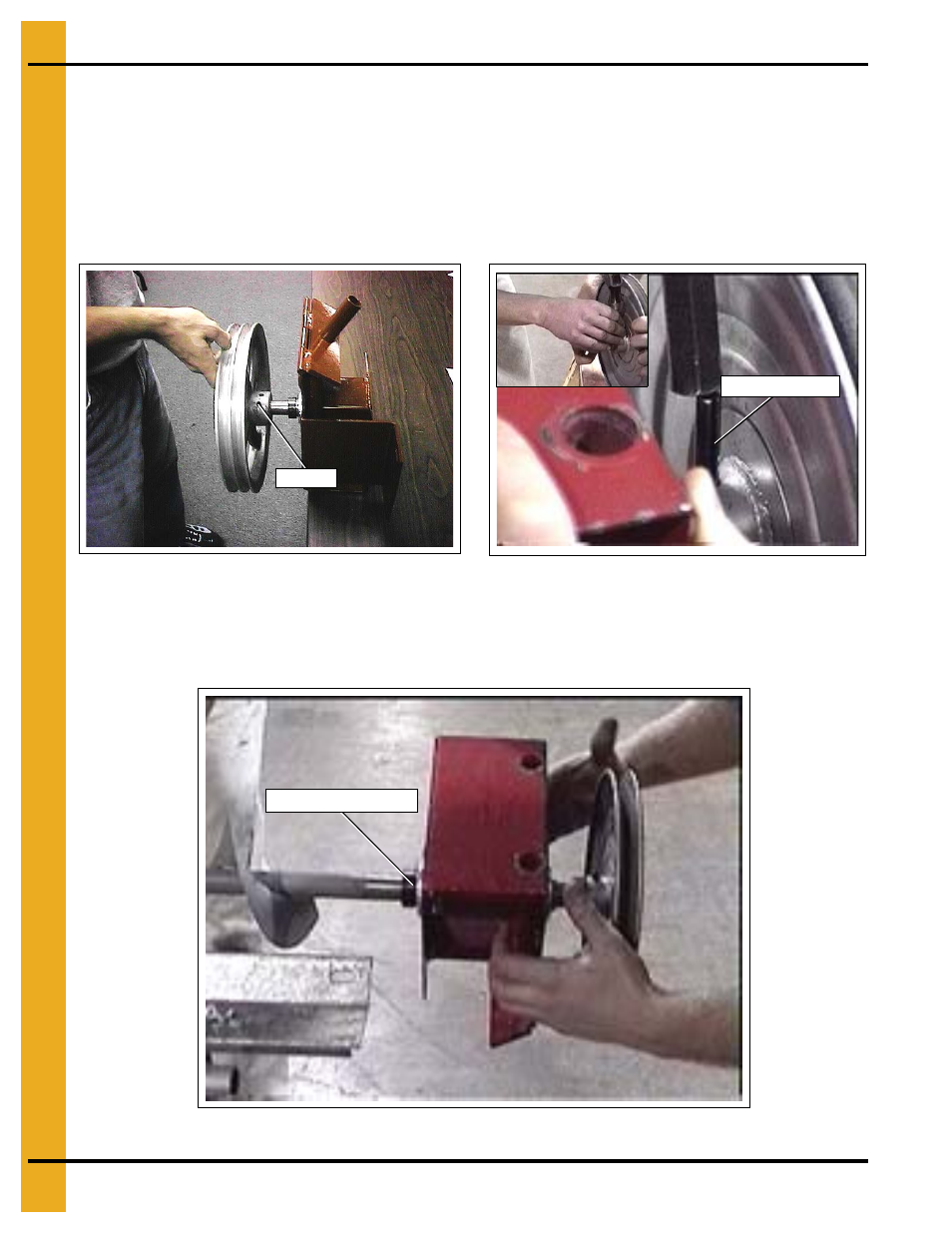

Рисунок 5G Рисунок 5H
Выровняйте Монтажную Раму и Затяните Зажимные Муфты
1. Потяните монтажную раму к шкиву, пока между ними не будет расстояние от 1/8" до 1/4" (от 3.2
мм до 6.4 мм).
Рисунок 5I
Отверст.
Штифт 5/16" x 2"
Монтажная рама
̀
Вставьте цилиндрический штифт 5/16" x 2" (8 х 50.8 мм) в отверстие на головке шкива. При
помощи молотка и направляющей продвиньте штифт равномерно через обе стороны шкива.
Примечание: Может возникнуть необходимость сделать предзапуск. Шкив отделён от вала,
как можно видеть на изображении в углу
Рисунка 5H
.
