14 PNEG-1020RU Зачистные Шнеки 6", 8" и 10"
4. Инструкции по Сборке Зачистных Шнеков 6" (152 мм) и 8" (203 мм)
Установите Монтажную Раму Двигателя на Ведущем Конце Шнека
1. Соберите фланцевые подшипники с каждой стороны монтажной рамы, используя болты
с квадратным подголовком 5/16" x 3/4" (8 х 19 мм) со стопорными шайбами и гайками.
2. Затяните болты и гайки.

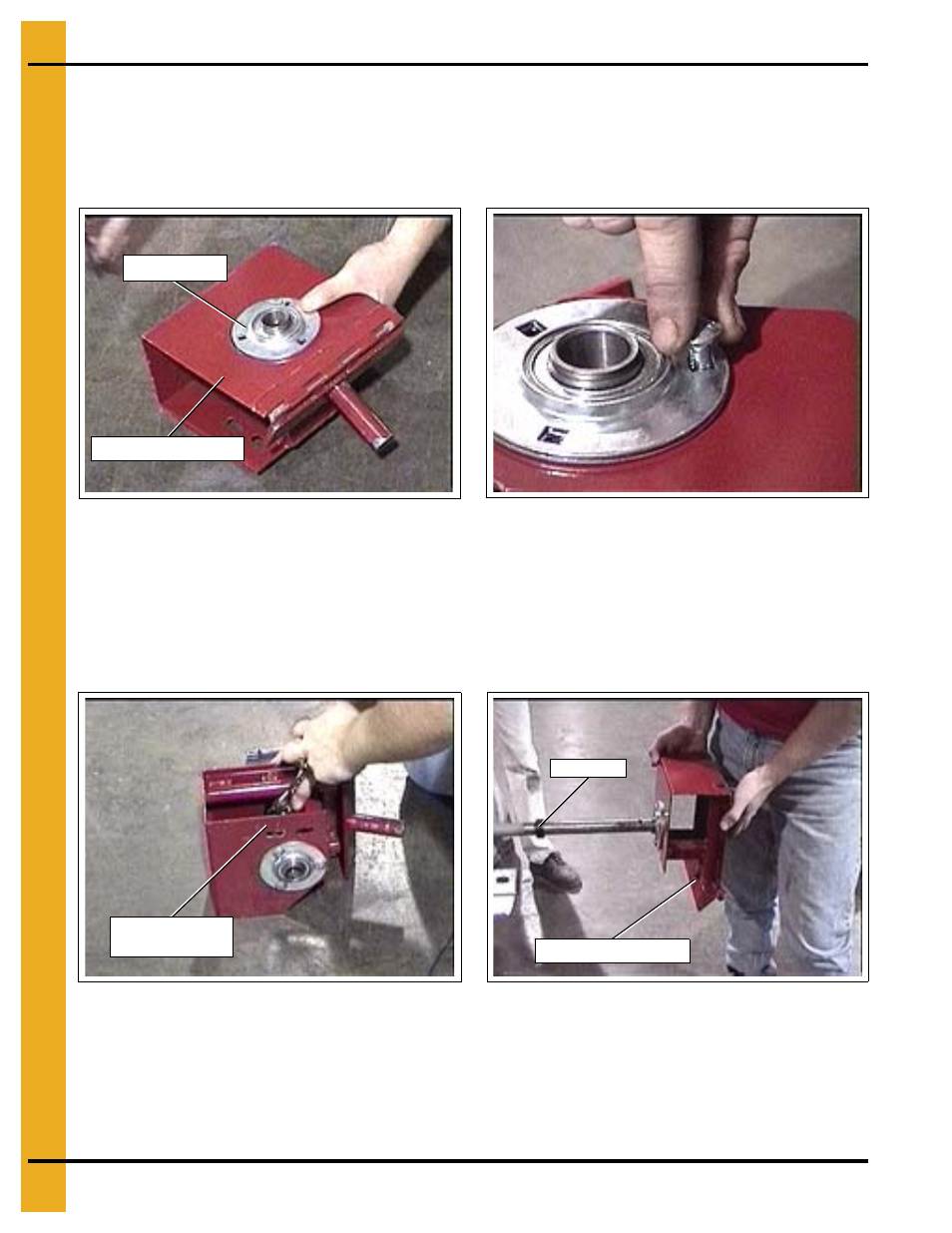

Рисунок 4A Рисунок 4B
3. Установите зажимную муфту на вал. Не затягивайте.
4. Установите монтажную раму на вал так, чтобы шарнир на раме был повёрнут наружу.
Примечание: Узел монтажной рамы с подшипниками устанавливается на тот
конец вала, где его участок без навивки длиннее.
Рисунок 4C Рисунок 4D
Монтажная рама
Фл. подшипник
Затяните
гаечным ключом
Монтажная рама
Заж.муфта
