инструкция по установке

37

монтажного блока, блока управления кузовным оборудованием (BCM)

или замку зажигания.

Желтый провод — Вход контроля зажигания подключите через диод к

цепи зажигания автомобиля для контроля состояния (см. рисунок далее).

Зеленый провод — не подключать.

Синий провод — подключите к педали тормоза (программируемая

функция 8, таблицы №2, запрограммируйте режим 3).

Черно-желтый толстый провод — подключите к цепям кнопки

запуска (при необходимости изменения полярности импульса

управления используйте дополнительное реле, см. рисунок ниже).

Черно-желтый тонкий провод — не подключать.

18-контактный разъем «Х3» центрального блока

Серо-черный провод — универсальный вход контроля работы

двигателя. Входное сопротивление входа не менее 200 кОм. Контроль

может осуществляться по сигналу таходатчика или генератора.

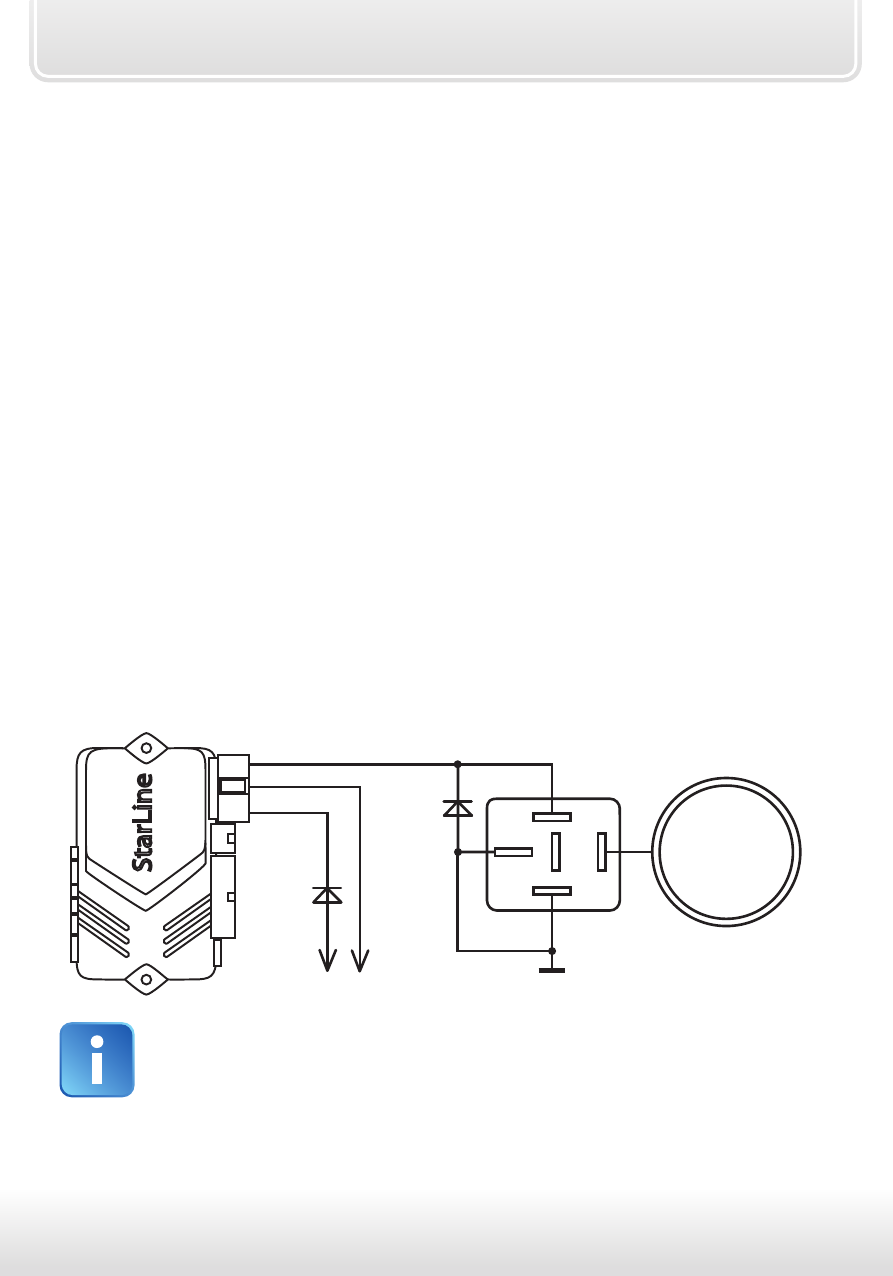

Схема подключения:

86

30

85

87

87а

VD2

VD1

черно-желтый толстый
синий
желтый

на кнопку

педали

тормоза

к цепи

зажигания

START

STOP

ENGINE

StarLine

штатная кнопка запуска и

остановки двигателя

Примечание: Диод VD1 в цепи зажигания необходим для того,

чтобы сигнализация только получала информацию о

включении зажигания; синий провод должен быть

запрограммирован для системы «Старт/Стоп», в этом случае на

черно-желтом проводе (выход на стартер) формируются

импульсы запуска и глушения.
