инструкция по установке
21

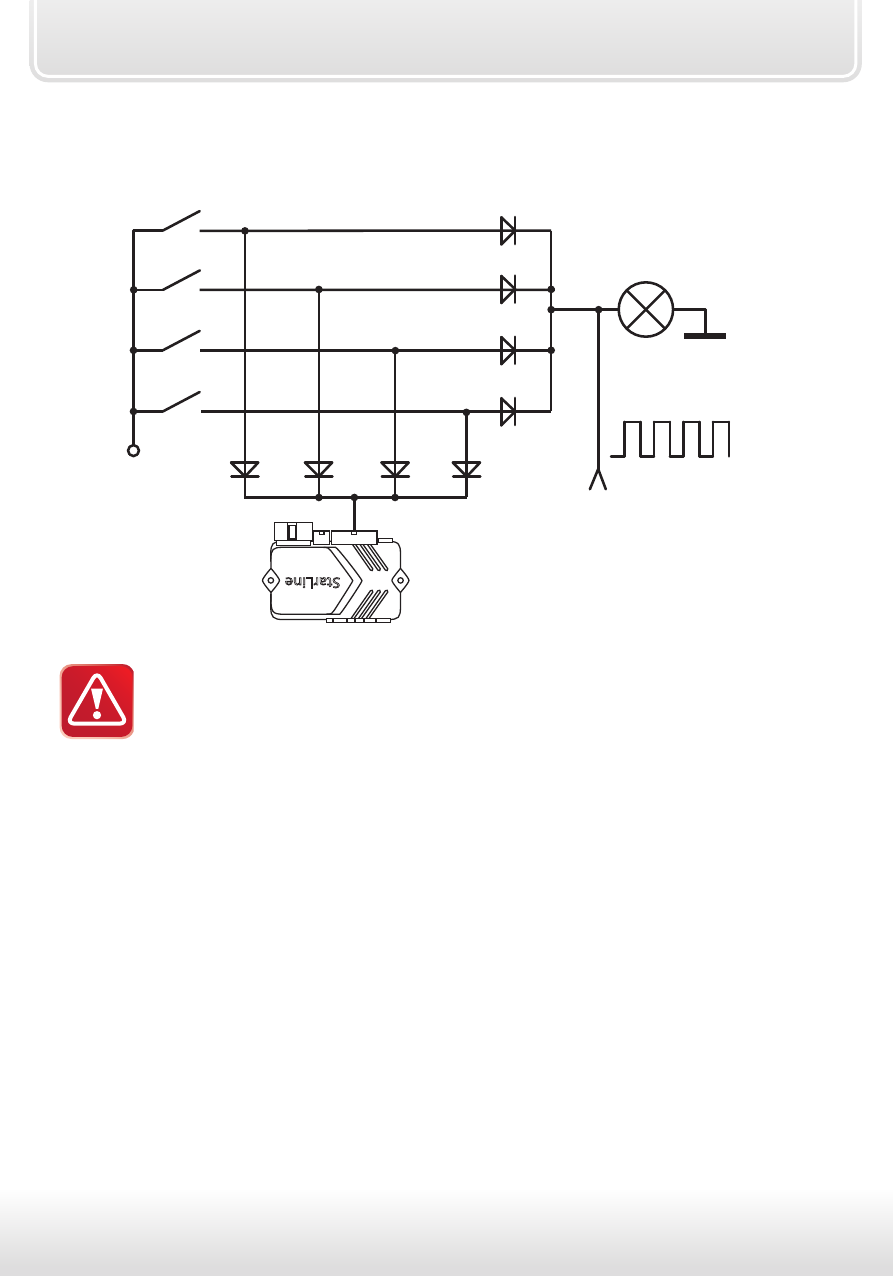

Схема диодной развязки для положительной полярности
вежливая подсветка
плафон освещения
салона
VD1
VD2
VD3
VD4
VD5
VD6
VD7
VD8
+12В
сине-красный
StarLine
разъем Х3
концевые
выключатели дверей
В качестве VD1–VD4 рекомендуем использовать диоды типа
1N4007 или подобные.
Диоды VD5–VD8 должны быть рассчитаны на соответствующий
ток, который определяется количеством и мощностью ламп
освещения салона.
Концевой выключатель капота
Оранжево-серый провод 18-ти контактного разъема «X3» подключите
к концевому выключателю капота, замыкающегося на массу при
открывании капота. При отсутствии штатного концевого выключателя
необходимо его установить (входит в комплект поставки).
Концевой выключатель багажника
Оранжево-белый провод 18-ти контактного разъема «X3» подключите к
концевому выключателю багажника, замыкающегося на корпус при его
открывании.
