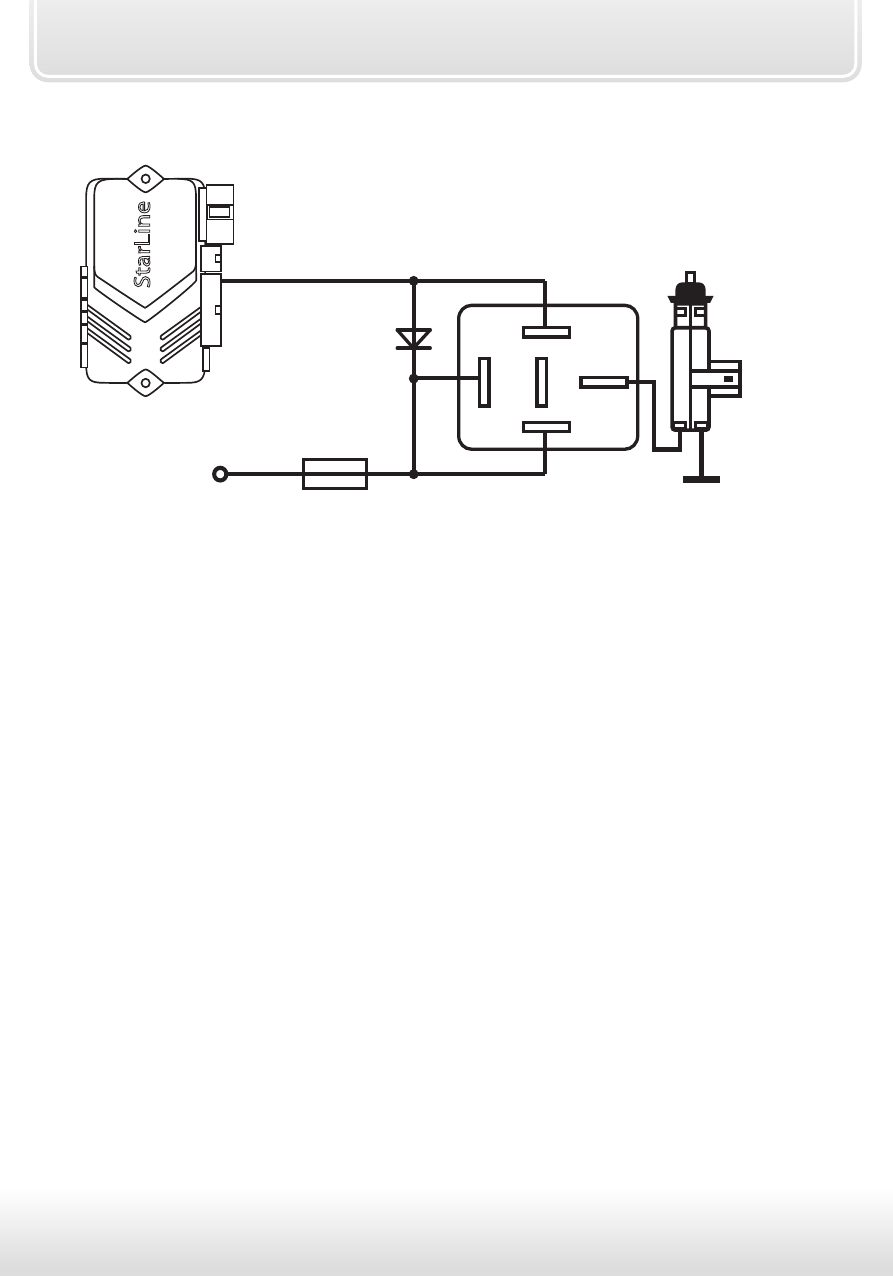

Схема подключения электропривода отпирания багажника:
86
30
85
87
87а
желто-черный
провод
электромеханический
замок багажника
+12В
разъем Х3
7,5A
VD1
StarLine
Дополнительный канал 2 — двухшаговое отпирание
дверей
Для реализации двухшагового отпирания дверей необходимо
подключить выход дополнительного канала 2 (желто-красный провод
18-контактного разъема «Х3») согласно схеме, приведенной на стр. 17.
Дополнительный канал 3 — имитация открытия двери и
дублирование сигнала на указатели поворота
Дополнительный канал 3 может быть использован для:
Режим 1,2 - имитирование сигнала от концевого выключателя двери
(открывание) после окончания работы двигателя для отключения
зажигания.
Режим 3,4 - дублирование выхода на указатели поворотов.
Подсоедините к кнопке аварийной сигнализации автомобиля. Такое
подключение позволяет упростить схему подключения.
Дополнительный канал 4 — подключение к салонному
освещению и реализация функции «световая дорожка»
Автосигнализация имеет выход, который может быть использован
для подключения к салонному освещению и реализации функции
