Подключение датчика удара и дополнительных
датчиков
Двухуровневый датчик удара, входящий в комплект поставки,
подключается к 4-х контактному разъему «X10» центрального блока.
Дополнительный датчик подключается к 4-х контактному разъему
«X4», центрального блока. После подключения дополнительного (ых)
датчика (ов) необходимо запрограммировать функцию 4 таблицы
№1 согласно требуемому алгоритму обработки сигналов (как
запрограммировать режим: см. стр. 53). В качестве дополнительного
датчика можно использовать микроволновый датчик, или датчик
наклона и перемещения. Они просигнализируют при проникновении
в салон автомобиля через окно или при наклоне автомобиля (в случае
поддомкрачивания или погрузки на эвакуатор) соответственно.

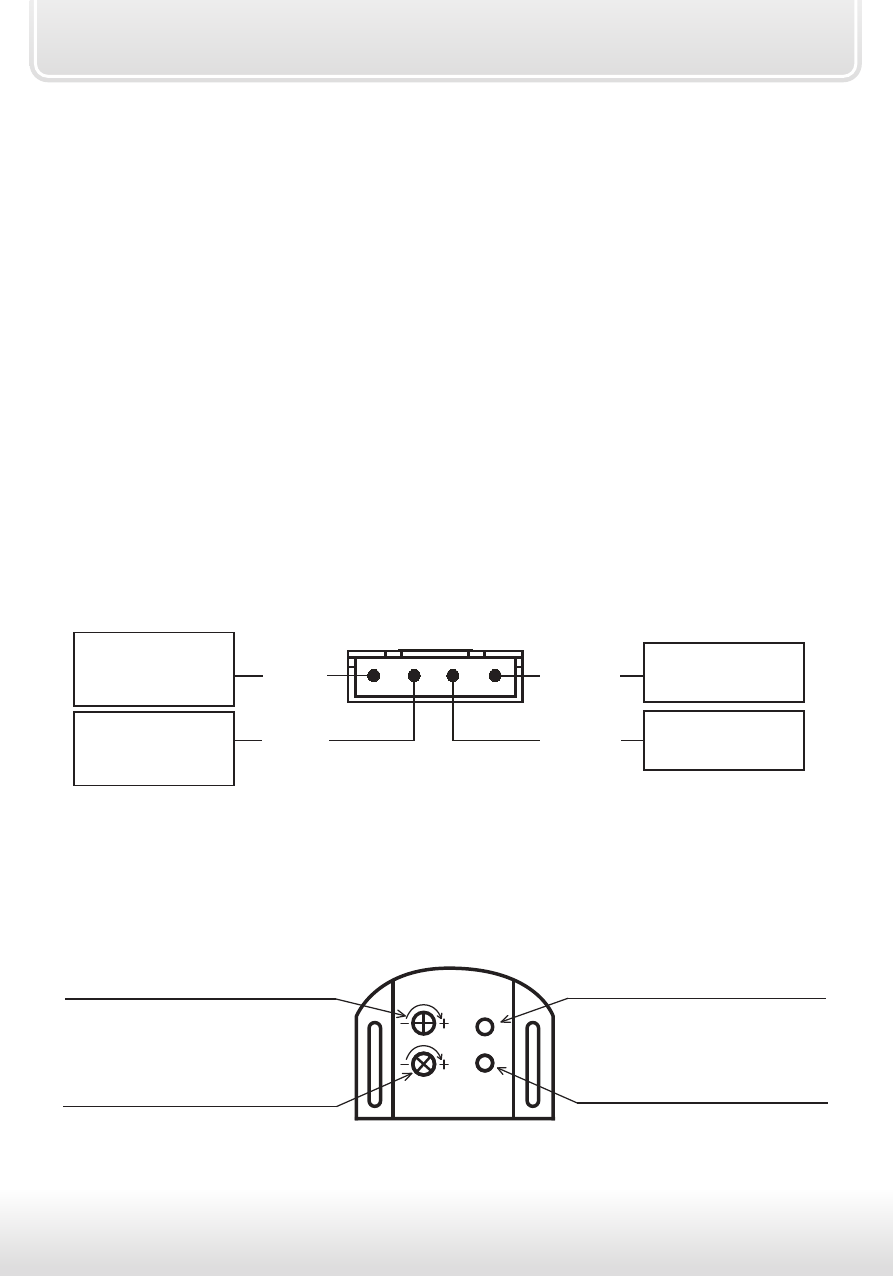

Назначение контактов разъемов «Х4» и «Х10»:
Oɬɪɢɰɚɬɟɥɶɧɵɣ
ɜɯɨɞɬɪɟɜɨɠɧɨɝɨ
ɭɪɨɜɧɹ ɞɚɬɱɢɤɚ
Oɬɪɢɰɚɬɟɥɶɧɵɣ
ɜɯɨɞɩɪɟɞɭɩɪɟɞ
ɭɪɨɜɧɹ ɞɚɬɱɢɤɚ
ɉɢɬɚɧɢɟ ɞɚɬɱɢɤɚ
+12ȼ
Ʉɨɪɩɭɫ (-)
белый
синий черный
красный
Настройка датчика удара:
Для начала необходимо уменьшить чувствительность обоих уровней
датчика, повернув регуляторы чувствительности против часовой
стрелки до упора.
регулировка чувствительности
предупредительного уровня
регулировка чувствительности
тревожного уровня
индикатор срабатывания
тревожного уровня датчика
индикатор срабатывания
предупред. уровня датчика
