Страница 19: Концевые выключатели дверей
инструкция по установке
19

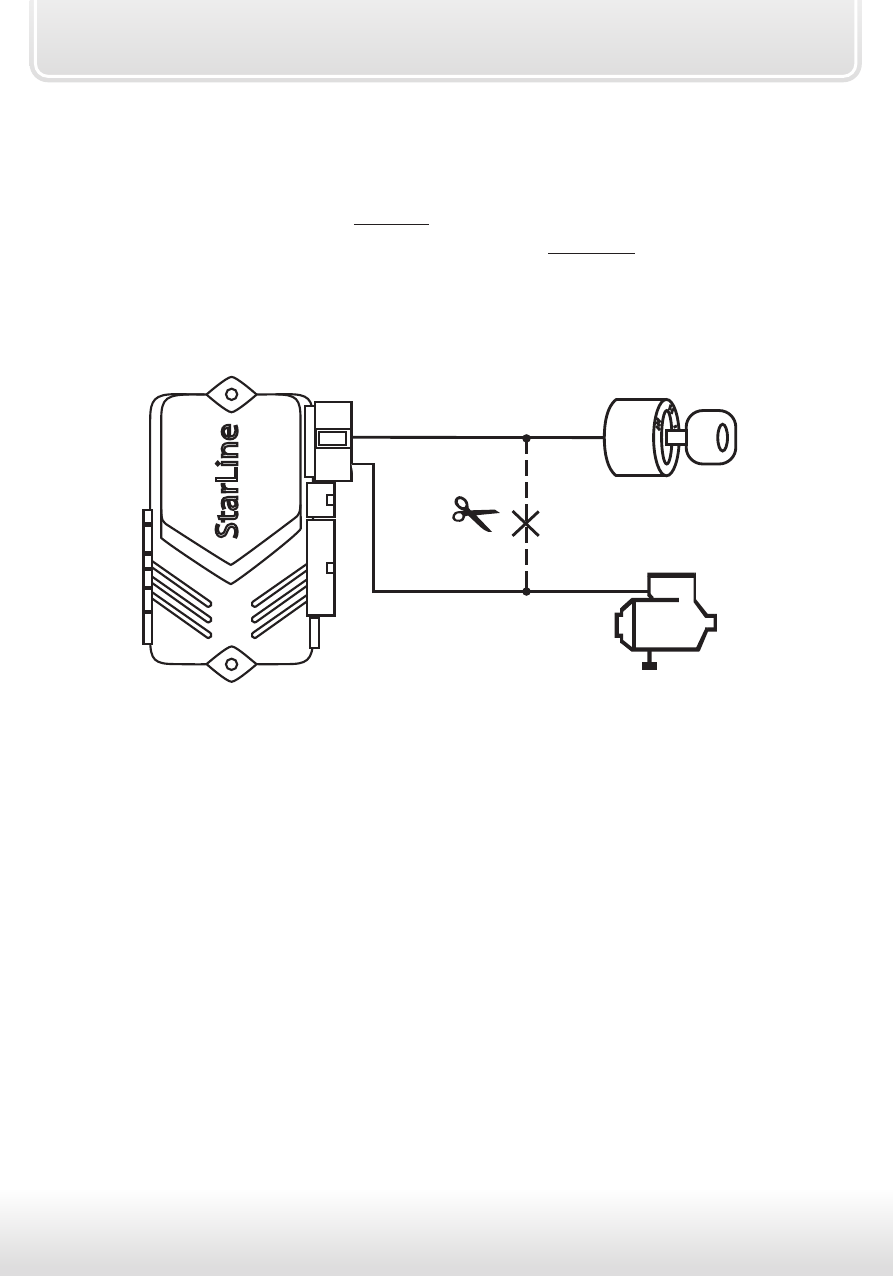

Подключение встроенной цепи блокировки двигателя
Разорвите цепь между замком зажигания и стартером. В разрыв цепи
подключите черно-желтый тонкий провод 6-контактного разъема
со стороны замка зажигания и черно-желтый толстый провод
6-контактного разъема со стороны стартера. Максимальный ток
встроенного реле блокировки — 25А. Обратите внимание, что тип
данной блокировки - НР.
черно-желтый
(тонкий) провод
контакт 50
замка зажигания
стартер или
реле стартера
черно-желтый
(толстый) провод
Разъем Х1
StarLine
Подключение концевых выключателей
Концевые выключатели дверей
При монтаже автосигнализации можно подключать входы сигнализации
непосредственно к концевым выключателям дверей или к плафону
освещения салона следующим образом:
Сине-черный провод 18-ти контактного разъема «X3» подключите
к кнопочным выключателям дверей, замыкающимся на корпус при
открывании дверей.
Сине-красный провод 18-ти контактного разъема «X3» подключите
к кнопочным выключателям дверей, замыкающимся на +12В при
открывании дверей.
