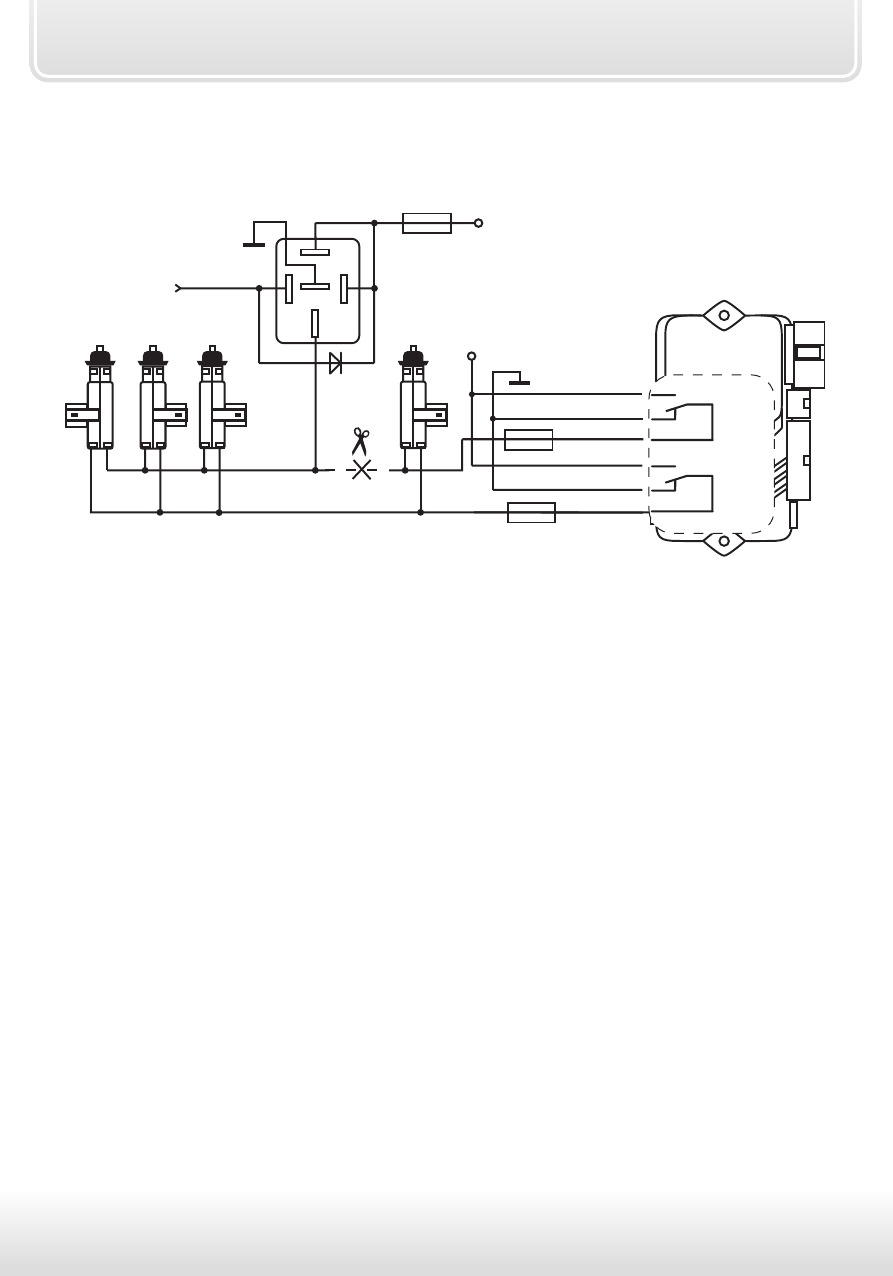

Схема подключения к двухпроводным приводама системы
запирания для двухшагового отпирания дверей
86
30
85
87
ɚ
активаторы
пассажирских дверей
желто-красный провод
центрального блока StarLine
(Разъем Х3)
+12В
активатор в
двери водителя
VD1
красно-черный
красно-черный
зелено-черный
зеленый
сине-черный
синий
10А
10А
+12В
разъем Х2
контакты
реле
отпирания
контакты
реле
запирания
15А
Для реализации этой функции необходимо запрограммировать
функцию двухшагового отпирания дверей (функция №14, таблица №1,
режим 1, см. стр. 57).
Подключение цепей блокировки двигателя
Подключение внешней цепи блокировки двигателя
с использованием обычных реле
Разорвите одну из штатных цепей обеспечения работы двигателя
и в разрыв цепи подключите дополнительное реле. Тип контактов
реле блокировки НР (нормально разомкнутые) или НЗ (нормально
замкнутые) программируется (функция 10, таблица №1). Заводская
установка — НЗ тип контактов реле. Пример подключения показан на
рисунке:
