инструкция по установке
15
Подключение к системе центрального запирания
Автоcигнализация имеет встроенные реле управления центральным
замком. Цепи контактов реле выведены на 6-контактный разъем
«Х2». Нагрузочная способность встроенных реле 15А. Длительность
управляющих импульсов программируется (функция 1, таблицы №1, см.
стр. 51).
Назначение контактов разъема «Х2»:
ɡɟɥɟɧɨ-
ɱɟɪɧɵɣ
ɫɢɧɟ-ɱɟɪɧɵɣ
ɇɊ ɤɨɧɬɚɤɬ ɪɟɥɟ
ɡɚɩɢɪɚɧɢɹ
ɇɁ ɤɨɧɬɚɤɬ ɪɟɥɟ
ɡɚɩɢɪɚɧɢɹ
ɇɁ ɤɨɧɬɚɤɬ ɪɟɥɟ
ɨɬɩɢɪɚɧɢɹ
ɡɟɥɟɧɵɣ
ɫɢɧɢɣ
ɤɪɚɫɧɨ-
ɱɟɪɧɵɣ
ɉɟɪɟɤɥɸɱɚɸɳɢɣɫɹ
ɤɨɧɬɚɤɬ ɪɟɥɟ
ɡɚɩɢɪɚɧɢɹ
ɉɟɪɟɤɥɸɱɚɸɳɢɣɫɹ
ɤɨɧɬɚɤɬ ɪɟɥɟ
ɨɬɩɢɪɚɧɢɹ
ɇɊ ɤɨɧɬɚɤɬ ɪɟɥɟ
ɨɬɩɢɪɚɧɢɹ

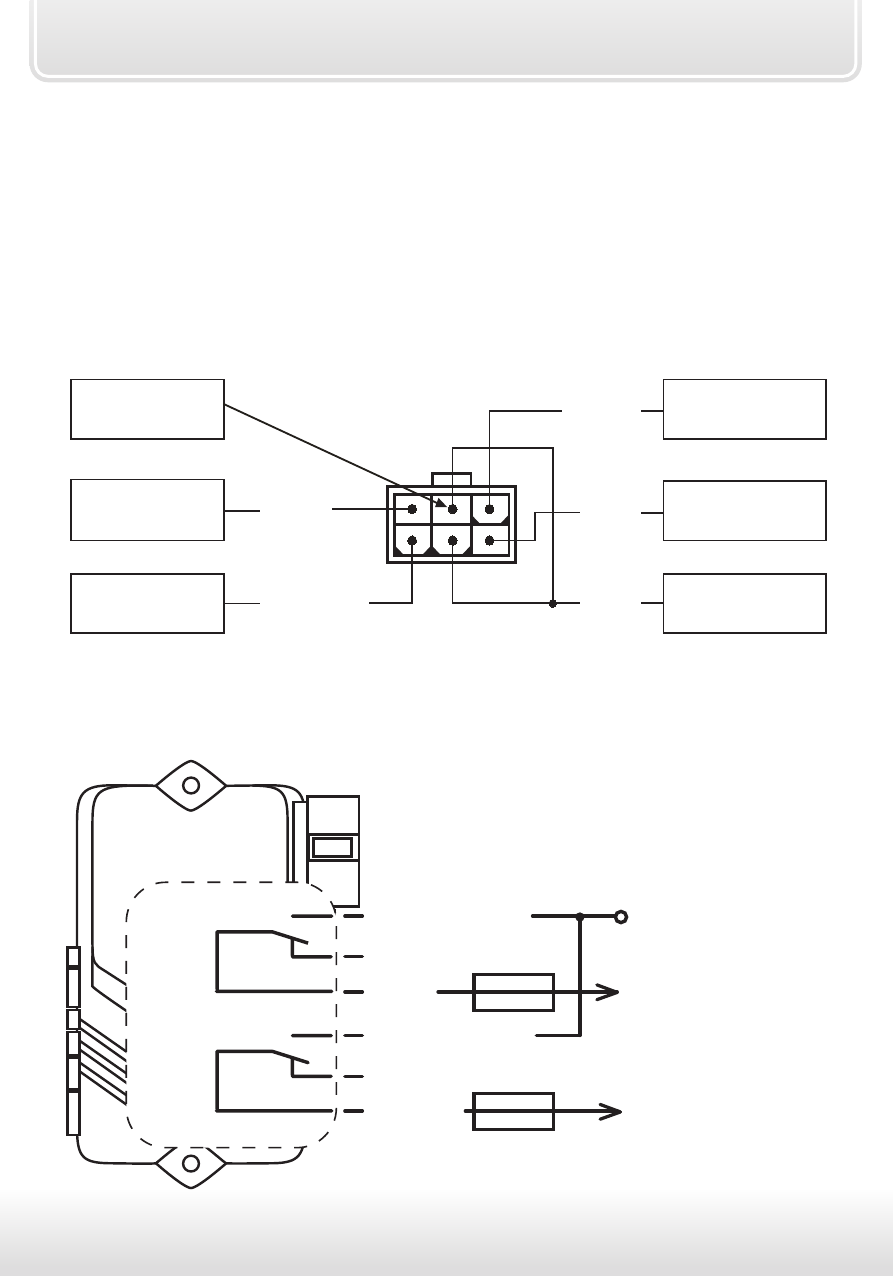

Схема подключения к системе запирания
с положительным или отрицательным управлением
красно-черный
+12В или корпус
команда „Открыть”
команда
красно-черный
зелено-черный
зеленый
сине-черный
синий
10А
10А
разъем Х2
контакты
реле
отпирания
контакты
реле
запирания
„Закрыть”
