инструкция по установке
27
«вежливой подсветки салона» (синий провод, 18-контактный разъем
«Х3»). При подключении необходимо использовать дополнительное
реле.

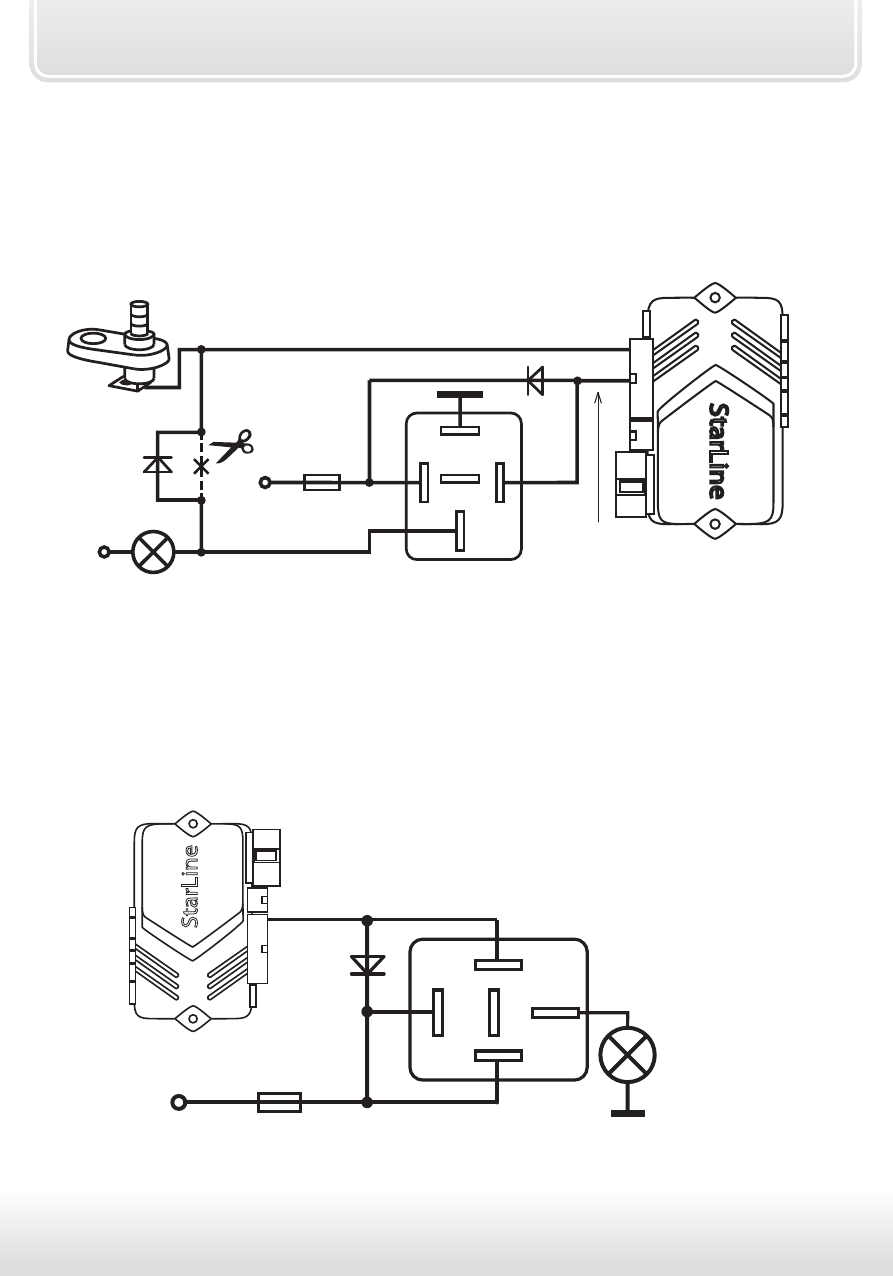

Схема реализации функции «вежливая подсветка салона»:
86
30
85
87
ɚ
+12В
+12В
концевые выключатели
дверей
сине-черный
разъем Х3
синий
(выход доп.
канала 4)
лампа
салонного
света
1А
VD1
VD2
StarLine
Дополнительный канал 4 также может быть использован для
подключения к ближнему свету фар и реализации функции
«световая дорожка». При подключении необходимо использовать
дополнительное реле. Пример схемы подключения:
Схема реализации «световая дорожка»
синий
провод
+12В 15А
лампы
ближнего
света
VD1
86
30
85
87
87а
StarLine
