Подключение световой сигнализации
В автомобилях, у которых в штатном электрооборудовании автомобиля
для указателей поворота используются только два провода, возможно
прямое подключение выходов автосигнализации:
Зелено-черный провод 18-ти контактного разъема «X3» подключите к
лампам указателей поворота (один борт). Максимальный ток нагрузки
7,5 А.
Зелено-желтый провод 18-ти контактного разъема «X3» подключите к
лампам указателей поворота (другой борт). Максимальный ток нагрузки
7,5 А.

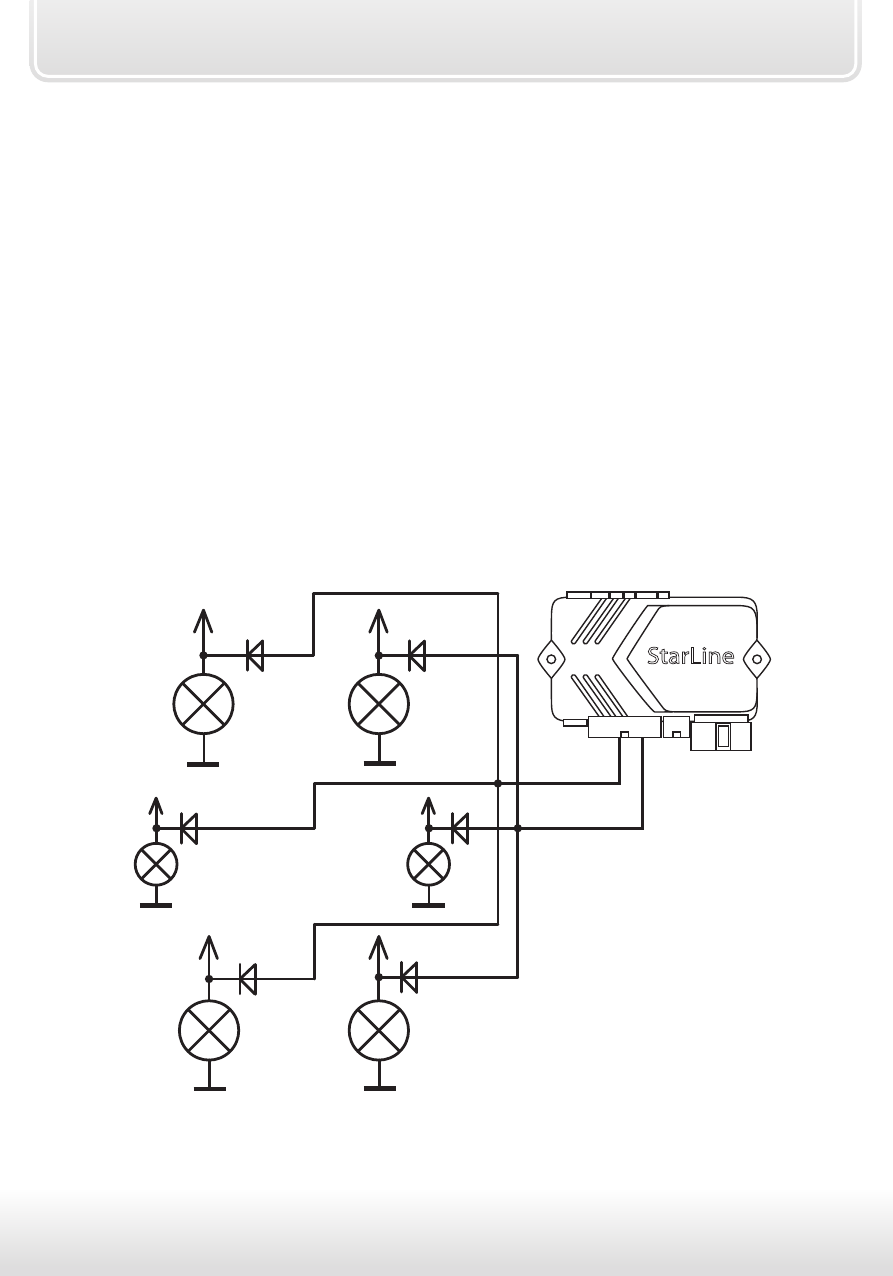

Если в штатной проводке автомобиля для указателей поворота
задействовано больше проводов (4 или 6), то необходимо использовать
диодную развязку:
VD1
VD2
VD3
VD4
VD6
VD5
зелено-
черный
зелено-
желтый
StarLine
разъем Х3
Диоды VD1–VD6 должны быть рассчитаны на соответствующий
ток, который определяется мощностью ламп указателей поворота
(рекомендуется не менее 3 А, например 1N5401).
