StarLine B92 Dialog CAN - Инструкция (Страница 16)

StarLine B92 Dialog
16

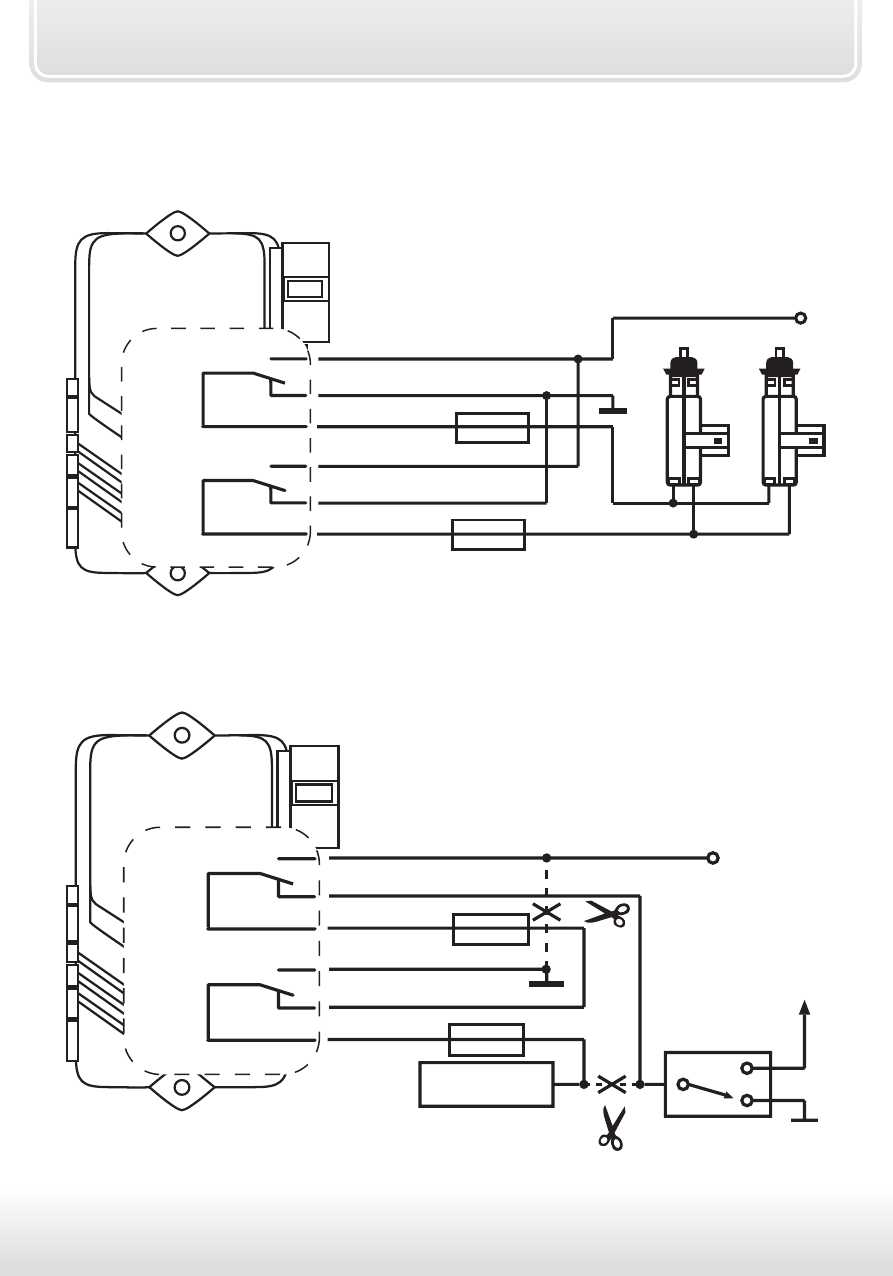

Схема подключения к двухпроводным приводам системы
запирания
красно-черный
+12В
красно-черный
зелено-черный
зеленый
сине-черный
синий
10А
10А
разъем Х2
контакты
реле
отпирания
контакты
реле
запирания
Схема подключения к пневматической системе запирания
красно-черный
+12В
красно-черный
зелено-черный
зеленый
компрессор
откр.
закр.
сине-черный
синий 10А
10А
переключатель
в двери водителя
разъем Х2
контакты
реле
отпирания
контакты
реле
запирания
