Конструкция прибора ZWC ...

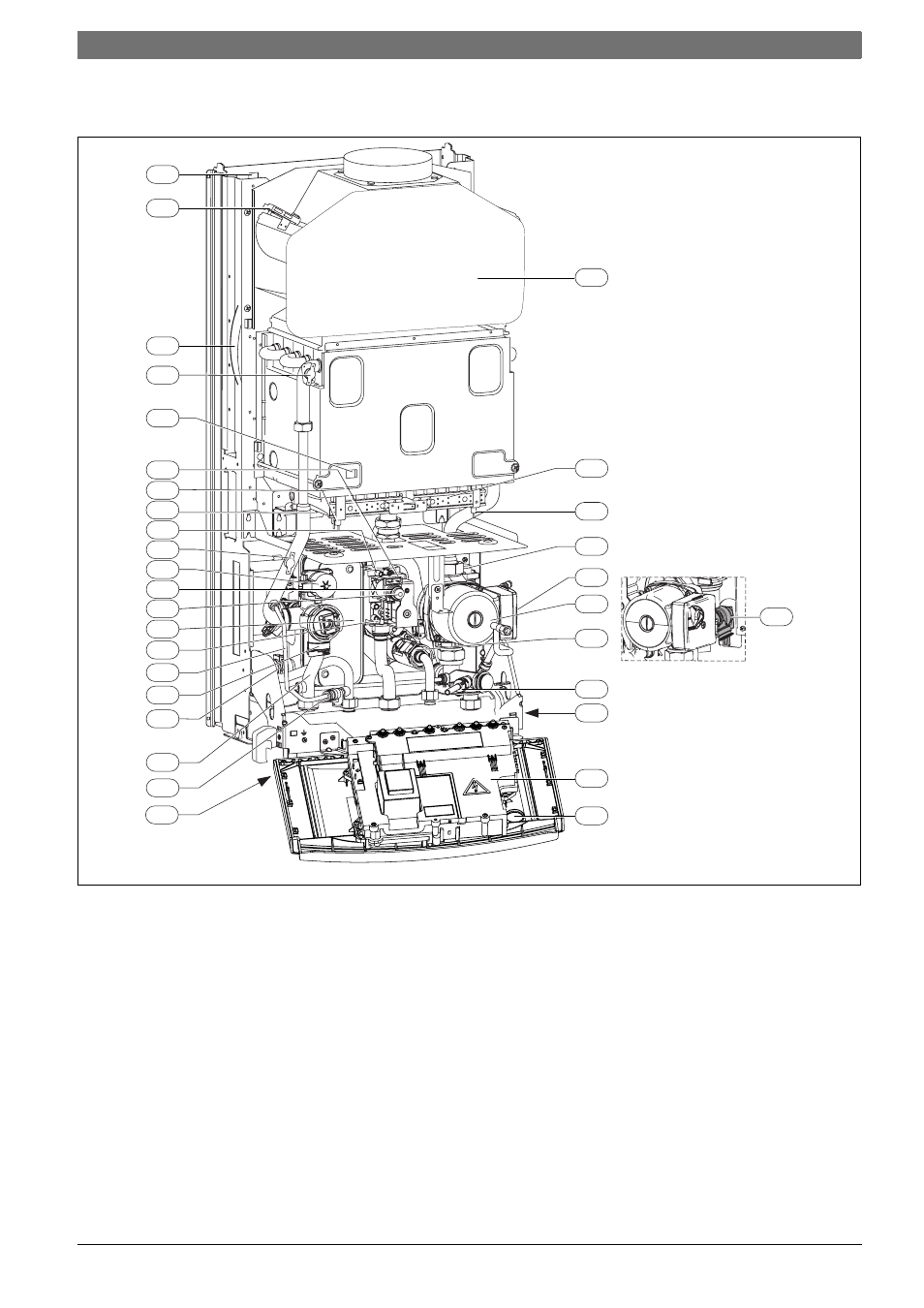

Рис 3
3
Измерительный патрубок (давление газа перед
форсункой)
4
Heatronic 3
6
Ограничитель температуры
6.1
Контроль тяги (предохранитель потока)
6.2
Контроль тяги (камера сгорания)
6.3
Датчик температуры горячей воды
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
11
Байпас
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
18.1 Переключатель частоты вращения насоса
20
Расширительный бак
27
Автоматический воздушный клапан
29
Поддон горелки с коллектором форсунок
32
Ионизационный контроль пламени
33
Запальный электрод
36
Датчик температуры в подающей магистрали
38
Kран подпитки
39
Предохранитель потока
43
Подающая магистраль отопительного контура
56
Газовая арматура
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
84
Двигатель 3-ходового клапана
88
3-ходовой клапан
102
Контрольное окно
120
Петли для навески
295
Наклейка с типом приборa
355
Пластинчатый теплообменник
361.1 Сливной кран
413
Расходомер (турбина)
418
Фирменная табличка
