28 | Ввод в эксплуатацию
ru
6 720 613 217 (2007/10)
7.7.2
Объем/температура горячей воды
Температура горячей воды может быть
отрегулирована в диапазоне от 40
°C до 60 °C. При
большом объёме горячей воды её температура падает
в соответствие с рисунком.

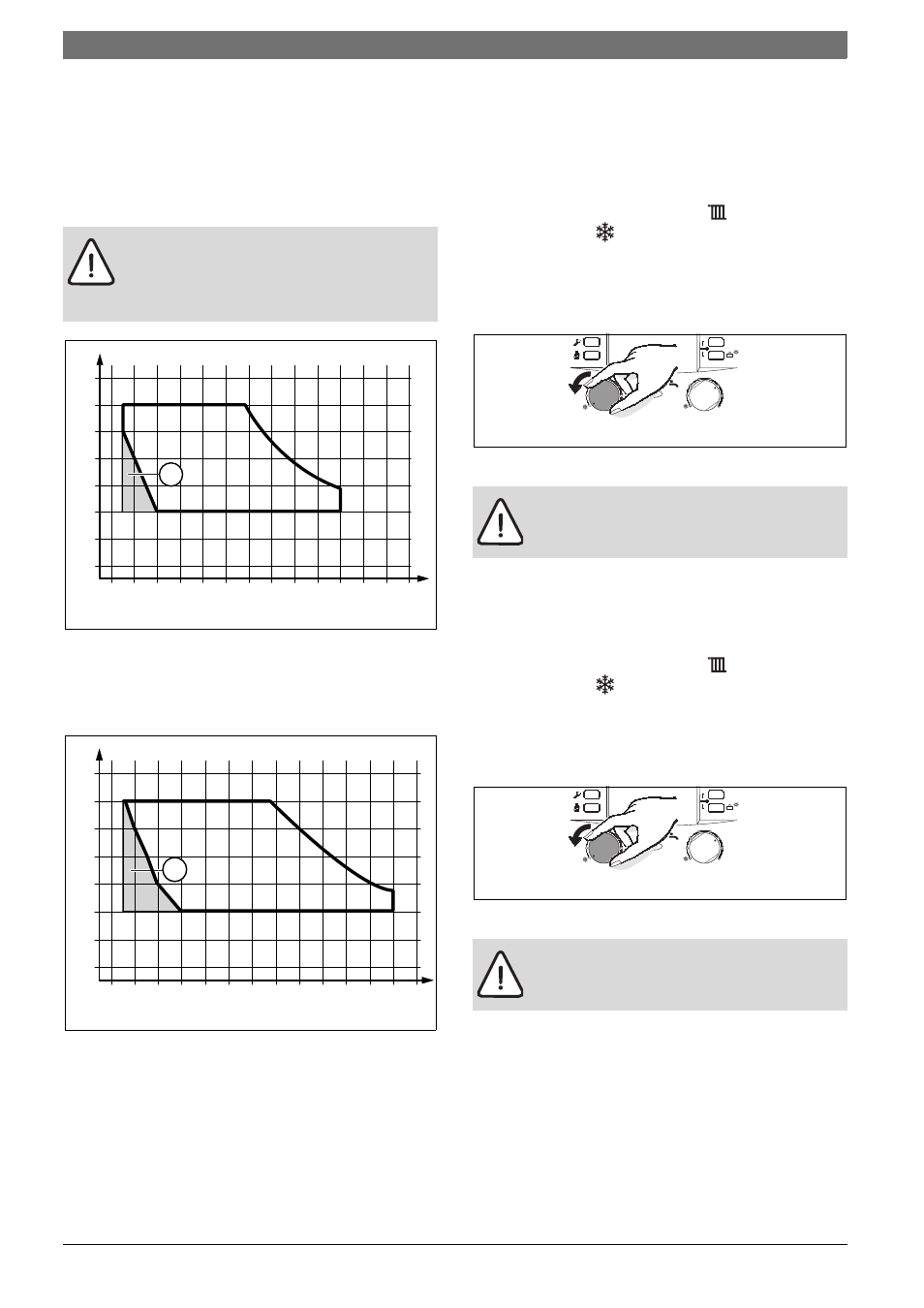

Рис 30 Диаграмма температуры подаваемой холодной
воды от +15
°C (ZWC 24-3)
1
Прибор осуществляет шаговое перемещение
(переключение между ВКЛ./ВЫКЛ.)
Рис 31 Диаграмма температуры подаваемой холодной
воды от +15
°C (ZWC 28-3)
1
Прибор осуществляет шаговое перемещение
(переключение между ВКЛ./ВЫКЛ.)
7.8
Летний режим (без функции
отопления, только функция нагрева
воды)
B Оставить отопление включенным.
B Регулятор температуры подачи
повернуть в
крайнее левое
положение.
Отопительный насос и, тем самым, отопление
выключается. Система снабжения горячей водой и
электропитание для регулятора отопления и
таймера остаются включены.
Рис 32
7.9
Защита от замерзания
Защита от замерзания для системы отопления:
B Оставить отопление включенным.
B Регулятор температуры подачи
повернуть в
крайнее левое
положение.
Отопительный насос и, тем самым, отопление
выключается. Система снабжения горячей водой и
электропитание для регулятора отопления и
таймера остаются включены.
Рис 33
B При отключённом приборе добавить антифриз в
воду для обогрева (
Æ страница 15) и опорожнить
контур горячей воды.
Дополнительные указания приведены в инструкции по
эксплуатации регулятора отопления.
ВHИMAHИE: Опасность ошпаривания!
При малых объёмах горячей воды (серая
область) вода может быть нагрета до
80
°C!
30
2
35
40
45
50
55
60
65
3
4
5
6
7
8
9
10
11
12
13
14
Q[l/min]
T[
°C]
6 720 613 085-15.1O
1
30
2
35
40
45
50
55
60
65
3
4
5
6
7
8
9
10
11
12
13
14
Q[l/min]
T[
°C]
6 720 613 085-16.1O
1
ВHИMAHИE: Опасность замерзания
отопительной системы. Обеспечивается
только защита приборов от замерзания.
ВHИMAHИE: Опасность замерзания
отопительной системы. Обеспечивается
только защита приборов от замерзания.
6 720 613 303-50.1O
eco
max
1
2
3
5
6
max
1
2
3
4
e
6
6 720 613 303-50.1O
eco
max
1
2
3
5
6
max
1
2
3
4
e
6
